Устройство трасспоиска DS Systems

  • Прибор для трасспоиска Digi System Leica

    /images/all/3/1876/big/img_5.jpg

    jijijij

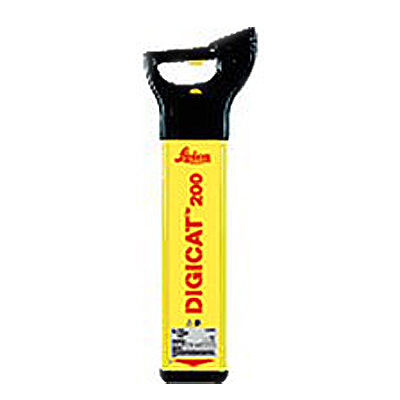

    Устройство трасспоиска DS Systems

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Leica


Страна производитель: Швейцария Швейцария

Гарантия: 1 год
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Сделано для Европы, европейский контроль качества.

Тип оборудования: кабелеискатель, трассоискатель

Производитель: Leica, Швейцария
Серия: Digi System
Модель: DS Systems

Описание: прибор для поиска кабелей и коммуникаций

Гарантия на кабелеискатель DS Systems: 12 месяцев.

Назначение прибора:

Устройство трасспоиска DS Systems - это система поиска скрытых кабелей, проводки, трубопроводов производства компании Leica. Система обеспечивает повышение безопасности при работе на стройплощадке и сохраняет силы и средства.

Трассопоисковый прибор DS Systems является эффективной системой поиска скрытых кабелей, проводки, трубопроводов. Система обеспечивает повышение безопасности при работе на стройплощадке и сохраняет силы и средства.

Система может состоять из трех взаимодополняющих компонентов:

  • Трубокабелеискатель DS Scat 100
  • Двухчастотный генератор сигналов DS Itex 8/33
  • Трассировщик коммуникаций DS Trace 30, 50 и 80

Каждый прибор из состава данной системы можно использовать для решения задач трасспоиска самостоятельно.

Особенности компонентов трассопоискового устройства:

Трубокабелеискатель используется автономно для поиска силовых кабелей, находящихся под напряжением. При поиске металлических труб дополнительно используется генератор DS Itex 8/33, при этом сгенерированные сигналы, отраженные от коммуникации, будут приняты трубокабелеискателем.

Для поиска керамических, пластиковых, бетонных, деревянных других неметаллических коммуникаций используется трассировщик коммуникаций DS Trace с проводом длиной 30, 50 или 80 метров .

Уникальные преимущества системы в целом

  • цифровая обработка сигнала уменьшает возможность возникновения ошибок в определении местоположения коммуникации;
  • простота в использовании - необходим минимальный тренинг персонала;
  • крупные кнопки управления предоставляют удобство при работе в полевых условиях;
  • звуковая и визуальная индикация;
  • конкурентноспособная цена.

Преимущества каждого компонента системы

DS Scat 100:

  • всегда начинает работу в режиме максимальной интенсивности, гарантируя безопасность работы;
  • максимальная гибкость обеспечивается возможностью приема сигналов двух частот;
  • компактность и небольшой вес;
  • возможность пошагового поиска для максимально точного определения положения коммуникации.

DS Itex 8/33

  • компактный с большим отсеком для принадлежностей;
  • две рабочие частоты - 8 и 33 кГц;
  • индикаторы уровня выходного сигнала и уровня зарядки батарей;
  • противоударный полипропиленовый корпус.

DS Trace 30, 50 и 80

  • легкий и простой в управлении,
  • единственный способ для трассировки неметаллических трубопроводов.

Трубокабелеискатель DS Scat 100 - имеет три режима работы:

Поиск силовых электрокабелей (высокого и низкого напряжения)- пассивный режим без использования генератора. Позволяет обнаружить электрокабель, вокруг которого создается собственное электромагнитное поле с частотой 50-60 Кгц. На застроенной территории, где много блуждающих токов, металлические трубопроводы неглубокого заложения (например, водопровод), также создают вокруг себя магнитные поля и могут быть обнаружены пассивным способам.

Поиск слаботочных коммуникаций (кабели связи, телефон, сигнализация и пр.)- пассивный режим. Позволяет обнаружить действующие подземные коммуникации, вокруг которых создается собственное электромагнитное поле с частотой 15-30 Кгц. Используется для поиска металлических коммуникаций.

Поиск с использованием генератора электромагнитных колебаний - активный режим. Сигнал, принимаемый DS Scat, должен излучаться в направлении коммуникации генератором, например DS Itex 8/33. Используется для поиска металлических коммуникаций за счет приема отраженного сигнала.
Двухчастотный генератор DS Itex предназначен для работы в двух режимах контактном и индуктивном.

Прямое подключение - подключение генератора к любой доступной точке на коммуникации. Наиболее эффективный и предпочтительный способ везде, где это возможно.

Подключение с помощью сигнальной клеммы - используется для подключения генератора к трубе или кабелю под напряжением.

Индуктивный метод - сигнал излучается в направлении подземной коммуникации, отраженный сигнал принимается DS Scat. Это простой и удобный способ, когда первые два невозможны.

Технические характеристики трубокабелеискателя DS Scat 100:

Наименование

Описание

Частоты принимаемых сигналов

Режим поиска силовых кабелей - 50-60 Кгц. Режим поиска кабелей связи - 15-30 Кгц. Активный поиск -8.192 (8) Кгц или 32.768 (33) Кгц

Глубина поиска

Режим поиска силовых кабелей - до 3 м ; Режим поиска кабелей связи - до 2 м Активный поиск (с использованием генератора) - до 3 м

Расстояние поиска вдоль коммуникации

Пассивный режим поиска- длина кабеля Активный поиск (с использованием генератора) - в зависимости от генератора

Дисплей

30 светодиодных сегментов; 4 светодиода индикации режима поиска 1 светодиод индикатора уровня зарядки батареек

Клавиатура

3 сенсорные кнопки

Герметичность

Соответствует IP57

Громкость динамиков (разъем для подключения наушников)

72 дБ. Непрерывные сигналы в режимах поиска силовых кабелей (каждый сигнал имеет свою тональность); Прерывистый сигнал в режиме активного поиска (сигналы при работе с разными частотами имеют разную тональность)

Срок службы батареек

40 часов

Количество и тип батареек

6 алкалиновых батареек типа АА (в комплекте поставки)

Температурный диапазон

При хранении: от -40°С до +70°С. При работе: от -20°С до +50°С

Габариты

Прибора: 760 мм х 250 мм х 85 мм

Вес

Прибора: 2,83 кг . Транспортировочного ящика: 0,75 кг

Технические характеристики генератора DS Itex 8/33

Наименование

Описание

Предельное расстояние передачи

Индуктивный режим - 150 м ; Контактный режим - 250 м

Дисплей

10 светодиодных сегментов - индикатор уровня сигнала; 4 светодиода индикации режима поиска; 1 светодиод индикатора уровня зарядки батареек

Клавиатура

3 сенсорные кнопки

Частоты генерируемых сигналов

8.192 (8) Кгц или 32.768 (33) Кгц

Герметичность

Соответствует IP57

Громкость динамиков (разъем для подключения наушников)

51 дБ. Частота 8 Кгц - низкий тон сигнала. Частота 33 Кгц - высокий тон сигнала. Индуктивный режим - непрерывные сигналы. Контактный режим - прерывистый сигнал если соединение не установлено, непрерывный сигнал при качественном соединении

Срок службы батареек

40 часов непрерывного использования

Количество и тип батареек

4 алкалиновых батареек типа АА (в комплекте поставки)

Температурный диапазон

При хранении: от -40°С до +70°С. При работе: от -20°С до +50°С

Габариты

Прибора: 180 мм х 280 мм х 260 мм

Стандартные принадлежности

Колышек, комплект соединительных кабелей с зажимами-крокодильчиками

Дополнительные принадлежности

Специальный набор соединительных кабелей, и различные зажимы

Вес

Прибора: 2,95 кг . Транспортировочного ящика: 0,25 кг

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по кабелеискателям можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для поиска кабелей и трасс по всей России курьерскими службами и транспортными компаниями.
