Лазерный дальномер Dimetix DLS B 30

  • Промышленный лазерный дальномер Dimetix DLS B 30

    /images/all/3/1910/big/img_5.jpg

    jijijij

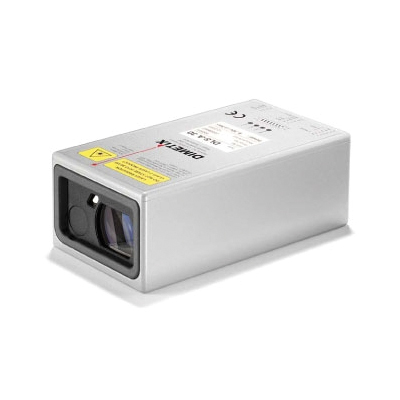

    Лазерный дальномер Dimetix DLS B 30

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Dimetix AG


Страна производитель: Швейцария Швейцария

Гарантия: 3 года
Внесен в Госреестр СИ.
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем тахеометры, нивелиры, теодолиты, дальномеры и геодезическое оборудование по всей России курьерскими службами и транспортными компаниями.

Лазерный дальномер Dimetrix DLS B 30

Изготовлен для Европы, европейский контроль качества.



Тип оборудования: лазерный дальномер, лазерная рулетка, геодезический прибор, стационарный дальномер



Производитель дальномеров:Dimetix AG, Швейцария

Серия: Dimetix DLS

Модель дальномера:
Dimetrix DLS B 30



Описание: стационарный лазерный прибор для измерения расстояния



Гарантия на дальномер: 36 месяцев.

Гарантируется метрологическое обслуживание дальномеров DIMETIX в течение всего срока эксплуатации.



Промышленный лазерный дальномер Dimetrix DLS B 30 используется для измерения расстояний, удаления до объекта и сканирования объектов в промышленности. С помощью данного прибора вы можете проводить измерения уровня заполнения бункеров, определять позицию подвижных объектов и конструкций, толщину валов и роликов и передавать все полученные данные на компьютер для организации автоматического управления процессами или для прямого подключения к блокам SPS. Области применения данной лазерной системы многообразны.

Лазер закрепляется стационарно с помощью 4-х болтов M4 и работает от промышленной сети (9 - 30 В постоянного тока). Для выполнения измерений дальномер должен быть подключен к компьютеру или другой системе управления. Возможна одновременная интеграция сразу 10 приборов в единой сети. Передача данных выполняется с помощью аналогового или цифрового сигнала. При подключении прибора к блоку SPS, участие компьютера в процессе управления исключается. Основным условием является наличие у блока SPS порта типа RS-232 или RS-422.



Лазерный дальномер DIMETIX DLS B 30 обладает следующими особенностями:



  • Диапазон измерений от 0,05 до 500 м
  • Серийный порт RS-232. В качестве опции предлагается RS-422
  • Программируемый аналоговый выход 4...20 мА
  • Возможность объединения в единую систему до 10 модулей
  • Прибор может использоваться как внутри помещений, так и в уличных условиях
  • Прост в установке и обслуживании
  • Прочный корпус, удропрочный, виброзащищенный, класс защиты IP 65
  • Очень легкий (670 гр.)
  • Не требует собственного дисплея
  • Не требует клавиатуры
  • Измеряет расстояния и удаление до объекта при любой погоде
  • Литой алюминиевый корпус
  • Класс лазера: 2М (<0,95 >



Внешние воздействия. Влияние цели на точность измерений:





  • Возможно измерение расстояний до любых непрозрачных объектов. Качественные результаты на прозрачных объектах исключаются.
  • Гладкие, ровные цели с хорошим коэффициентом отражения обеспечивают наилучшее качество измерений и высокую скорость получения результатов в сравнении с неровными, шероховатыми целями.
  • Шероховатые поверхности являются причиной увеличения времени реакции (0,3 - 4 s).
  • Если между целью и источником излучения находится повышенная концентрация пыли или взвешенных веществ происходит снижение точности и увеличение времени реакции. - Возможно измерение расстояния до подвижных объектов



Технические характеристики дальномера Dimetrix DLS B 30:



Диапазон измерений 0,05 ... 65 м на естественных поверхностях
0,05 ... 500 м при использовании лазерной мишени
Типичная точность
Максимальная точность
 DLS-B30: ±3,0 мм/  DLS-B15: ± 1,5 мм
DLS-B30: ±5,0 мм / DLS-B15: ±2,0 мм
Разрешение  0,1 мм
Время реакции  0,2 сек ... 4 сек при единичных измерениях
 0,15 сек при продолжительных измерениях
Тип лазера  Класс II (620 ... 690 нм)
Соотношение диаметра лазерной точки Ø - в мм на удалении (в метрах)  6 мм @ 10 м, 30 мм @ 50 м,  60 мм @ 100 м
Порт RS232 иRS422
Выход 0/4 ... 20 мА
Программное обеспечение PC в комплекте
Питание внешнее  9 ... 30 В пост. ток.
Потребление энергии max. 140 мА при 24 В
Температурный диапазон -10 ... +50 °C при единичных измерениях
-10 ... +45 °C при продолжительных измерениях
Температура хранения -40 ... +70 °C
Дисплей индикация с помощью 4-x светодиодов LED
Крепление с помощью 3-x болтов M4
Класс защиты IP 65
Корпус алюминий
Размеры  152 x 80 x 54 мм
Вес  670 гр.
  Примеры применения
Laser - Distanz - Messgerät: Messung des Füllstandes Измерение уровня заполнения Laser - Distanz - Messgerät: Messung der Rollendicken   Измерения толщины валов или рулонов производимых материалов (бумаги, ткани, резинотехнических изделиий и пр.) Lasermeter: Positionsmessung z.B. von Paketen auf Förderbändern   Определение позиции объекта
Стабильность результатов измерения
Точность результатов измерения лежит в диапазоне от ±3,0 - ±1,5 мм со статистическим распределением 95% (см. схему).

Некоторые факторы и условия применения негативно влияют на результаты измерений:

- Измерение расстояния в условиях высоких температур (> + 50 °C)
- Измерение на полированных поверхностях  (к примеру, на полированных стальных цилиндрах)

Gauss-Verteilung für die Messgenauigkeit der Lasermessgeräte



Лазерное излучение и техника безопасности

Класс опасности лазерного излучения прибора - 2М. Лазеры данного класса работают в видимом диапазоне излучения и имеют минимальную мощность. Лазеры не могут вызвать раздражение кожных покровов, а для защиты глаз достаточно простого мигательного рефлекса.



Подключение дальномера:

   Mit dem RS-232 oder dem RS 422- Ausgang können die Messwerte vom Industrie-Laser-Entfernungsmessgerät zum PC übertragen werden    Интерфейс RS-232 и RS-422 для подключения к блоку SPS

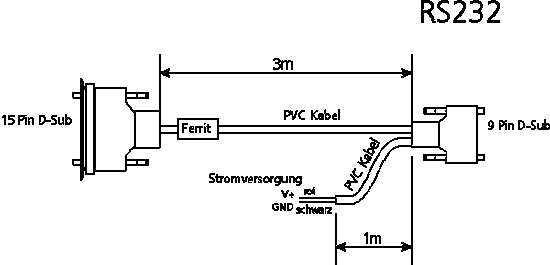

     Mit dem RS232 Kabel kann ein DLS-B Sensor direkt an den PC angeschlossen werden.
С кабелем типа RS232 возможно прямое подключение сенсора к компьютеру. Штекер обеспечивает герметичное соединение (IP65). Подключение к компьютеру обеспечивается с помощью 9-полярного штекера D-Sub. Двухжильный кабель обеспечивает  простое и надежное подключение сенсора.

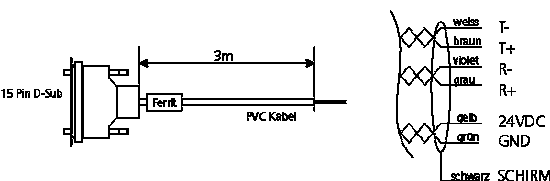

     Dieses Kabel ermöglicht den einfachen Anschluss eines DLS-B Sensors an eine RS422 Schnittstelle.

Этот кабель обеспечивает надежное подключение сенсора DLS-B к интерфейсу типа RS422. Кабель обеспечивает надежное герметичное подключение (IP65)



Комплект поставки дальномера DIMETIX DLS :
Лазерный дальномер DLS-B30, а также DLS-B15 в комплекте с программным обеспечением, руководство пользователя на русском языке.

Внимание! при заказе обязательно дополнительно заказывайте кабель типа RS232 или RS422 для подключения дальномера.



Дополнительные принадлежности к лазерному дальномеру DIMETIX DLS B 30 :

Кабель RS232- или RS422 (в зависимости от заказываемого типа кабеля на приборе устанавливается соответсвующий интерфейс)
- Класс защиты интерфейса IP65, обеспечивает герметичное подключение кабеля
- Лазерные очки
- Наклеиваемые цели для больших дистанций



Лазерный дальномер DLS для стационарной установки и подключения к компьютеру илиблоку SPS с помощью RS-422

Введите число *


Введите число *
Сертификаты

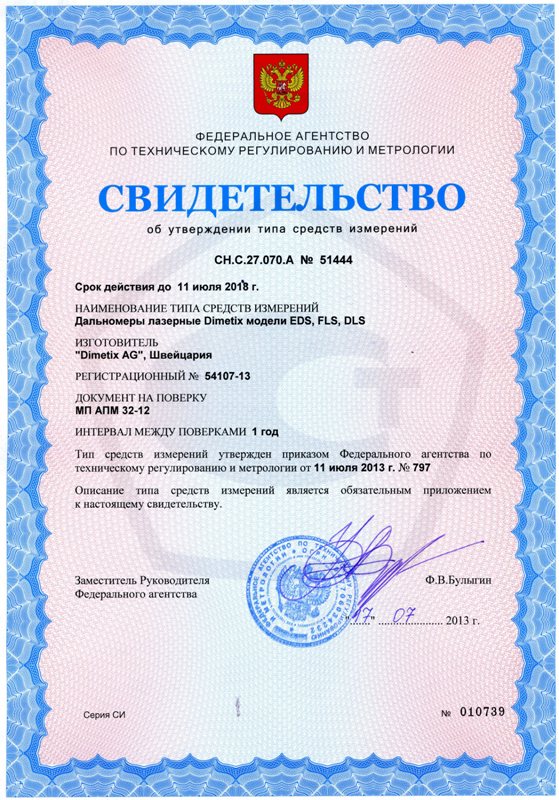

Свидетельство об утверждении типа средств измерения
