Многофункциональный измеритель параметров изоляции Metrel MI 3201 TeraOhm 5 kV Plus

Многофункциональный измеритель параметров изоляции Metrel MI 3201 TeraOhm 5 kV Plusизмеритель параметров изоляции Metrel MI 3201

  • Многофункциональный измеритель параметров изоляции Metrel MI 3201 TeraOhm 5 kV Plus

    /images/all/3/1953/big/img_5.jpg

    jijijij

    Многофункциональный измеритель параметров изоляции Metrel MI 3201 TeraOhm 5 kV Plus

  • измеритель параметров изоляции Metrel MI 3201

    /images/all/3/1953/big/img_14.jpg

    измеритель параметров изоляции Metrel MI 3201

    измеритель параметров изоляции Metrel MI 3201

ЦЕНА: 383 000 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
METREL


Страна производитель: Словения Словения
Артикул: MI3201
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка дополнительно
Руководство по эксплуатации: Скачать (PDF, 1.36MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС 20%. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению METREL
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 478-03-00 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем электроизмерительные приборы по всей России курьерскими службами и транспортными компаниями!

Тераомметр Metrel MI 3201 TeraOhm 5 kV Plus



Тип оборудования: тераомметр, измеритель сопротивления изоляции напряжением

Производитель:METRELd.d., Словения
Серия:Metrel MI
Модели: Metrel MI 3201 TeraOhm 5 kV Plus

Описание: Прибор для измерения сопротивления изоляции

Сертификаты на измеритель параметров изоляции Metrel MI 3201 TeraOhm 5 kV Plus:

  • Сертификат о внесении в Государственный реестр средств измерений РФ №37451
  • Сертификат соответствия ГОСТ Р 52319-20005, ГОСТ Р 51522-99



Гарантия на измеритель параметров изоляции Metrel MI 3201 TeraOhm 5 kV Plus: 1 год.

Измеритель параметров изоляции Metrel MI 3201 TeraOhm 5 kV Plus



Назначение измерителя параметров изоляции Metrel MI 3201:

Измеритель Metrel MI 3201 TeraOhm 5 kV Plus предназначен для проведения испытаний изоляции высоким напряжением до 5кВ. Функциональный набор данного прибора MI 3201 включает в себя измерение сопротивления изоляции, высоковольтные испытания, измерение коэффициентов абсорбции, поляризации, разряда диэлектрика, испытание ступенчато изменяющимся напряжением, что в сочетании со встроенной памятью, возможностью связи с ПК, сравнительно небольшой массой и габаритами позволяет эффективно использовать TeraOhm 5 kV Plus при проведении различных испытаний.



Отличительные особенности измерителя параметров изоляции Metrel MI 3201:

  • Возможность задания измерительного напряжения в диапазоне от 500 В до 5 кВ с шагом 25 В.
  • Диапазон измерения сопротивления изоляции - до 10 ТОм.
  • Функция измерения сопротивления изоляции ступенчато изменяющимся напряжением (5 значений измерительного напряжения).
  • Полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD.
  • Построение графика R(t).
  • Автоматическая калибровка после включения.
  • Встроенный таймер позволяет задавать время измерений от 1 с до 30 мин.
  • Автоматический разряд испытываемого объекта после завершения измерений.
  • Высокая устойчивость к электромагнитным помехам.
  • Наличие защитного проводника GUARD для отведения поверхностных токов утечки.
  • Экранированные измерительные кабели.
  • Большой ЖК дисплей с подсветкой обеспечивает качественное отображение информации.
  • Встроенная память позволяет сохранить до 1000 измерений, сопровождающихся датой и временем проведения измерений.
  • Подключение к ПК посредством USB и RS232.
  • Опциональное ПО TeraLink позволяет передавать данные и на ПК и генерировать протоколы измерений.
  • Питание - от аккумуляторных NiMh батарей; встроенное зарядное устройство.
  • Размеры: 310 x 130 x 250 мм.
  • Масса (без аксессуаров) : 3 кг.



Измеритель параметров изоляции Metrel MI 3201 TeraOhm 5 kV Plus выполняет функции:

  • Измерение сопротивления изоляции до 10Том напряжением постоянного тока до 5кВ, построение графика R(t).
  • Измерение емкости испытываемого объекта.
  • Проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы.
  • Измерение выдерживаемого напряжения / тока пробоя.
  • Расчет индекса поляризации PI.
  • Расчет коэффициента диэлектрического поглощения DAR.
  • Расчет коэффициента диэлектрического разряда DD.
  • Измерение напряжения и частоты переменного и постоянного тока до 600 В.



Технические характеристики тераомметра MI 3201

Функция Диапазон измерений Разрешение Погрешность измерений
Сопротивление изоляции 0 ... 999 кОм 1 кОм ±(5 % от измер. + 3 емр)
1,00 ... 9,99 МОм 10 кОм ±(5 % от измер. + 3 емр)
10,0 ... 99,9 МОм 100 кОм ±(5 % от измер. + 3 емр)
100 ... 999 МОм 1 МОм ±(5 % от измер. + 3 емр)
1,00 ... 9,99 ГОм 10 МОм ±(5 % от измер. + 3 емр)
10,0 ... 99,9 ГОм 100 МОм ±(5 % от измер. + 3 емр)
100 ... 999 ГОм 1 ГОм ±(5 % от измер. + 3 емр)
1,00 ... 10,00 ТОм 10 ГОм ±(15 % от измер. + 3 емр)
Измерительное напряжение  0 ... 5500 В 1 В ±(3 % от измер. + 3 В)
Ток утечки 0,00 ... 9,99 нА 0,01 нА ±(5 % от измер. + 0,05 нА)
10,0 ... 99,9 нА 0,1 нА ±(5 % от измер. + 0,05 нА)
100 ... 999 нА 1 нА ±(5 % от измер. + 0,05 нА)
1,00 ... 9,99 мкА 10 нА ±(5 % от измер. + 0,05 нА)
10,0 ... 99,9 мкА 100 нА ±(5 % от измер. + 0,05 нА)
100 ... 999 мкА 1 мкА ±(5 % от измер. + 0,05 нА)
1,00 ... 5,50 мА 10 мкА ±(5 % от измер. + 0,05 нА)
Отключающий ток утечки 0,000 ... 0,009 мA 1 мкA ±(3 % от измер. + 3 емр)
0,01 ... 5,50 мА 10 мкА ±3 % от измер.
DAR - коэффициент диэлектрического поглощения 0,01 ... 9,99 0,01 ±(5 % от измер. + 2 емр)
10,0 ... 100,0 0,1 ±5 % от измер.
PI - индекс поляризации 0,01 ... 9,99 0,01 ±(5 % от измер. + 2 емр)
10,0 ... 100,0 0,1 ±5 % от измер.
DD - коэффициент диэлектрического разряда 0,01 ... 9,99 0,01 ±(5 % от измер. + 2 емр)
10,0 ... 100,0 0,1 ±5 % от измер.
Измерительное напряжение 0 ... 5500 В 1 В ±(3 % от измер. + 3 В)
Напряжение пост. / перем. тока  0 ... 600 В 1 В ±(3% от измер. + 4 В)
Частота 0 и 45...65 Гц 0,1 Гц ±0,2 Гц
Емкость 0,0...99,9 нФ 0,1 нФ ±(5 % от измер. + 4 емр)
100 ... 999 нФ 1 нФ ±(5 % от измер. + 4 емр)
1,00 ... 50,00 мкФ 10 нФ ±(5 % от измер. + 4 емр)
Питание 7,2 В пост. тока (6 x1,2 В NiMH  IEC LR20)
Дисплей Матричный ЖК дисплей (160 x 116) с подсветкой
Категория перенапряжения 600 В CAT IV
Класс защиты Двойная изоляция
Подключение к ПК RS 232 и USB

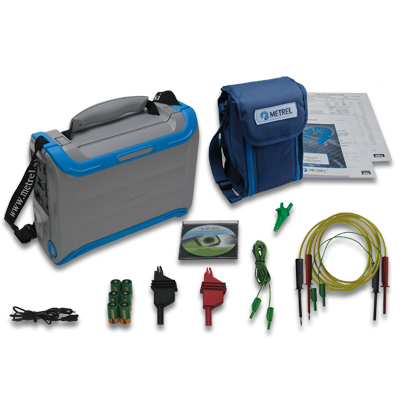

Комплект поставки: MI 3201

  1. Прибор TeraOhm 5 kV Plus
  2. Сумка для аксессуаров
  3. Сетевой кабель
  4. 10 кВ экранированный измерительный кабель, красный, 2 м
  5. 10 кВ экранированный измерительный кабель, черный, 2 м
  6. 10 кВ зажим типа «крокодил», красный
  7. 10 кВ зажим типа «крокодил», черный
  8. Защитный кабель GUARD с зажимом «крокодил» , зеленый, 2 м
  9. 1,2 В аккумуляторные батареи NiMH, тип С, 6 шт.
  10. Книга „Guide to modern insulation testing" на CD
  11. Руководство по эксплуатации
  12. Свидетельство о калибровке.



Дополнительные принадлежности:

Наименование:
S 2029 10 кВ экранированные измерительне провода, 8 м, 2 шт
S 2030 10 кВ экранированные измерительне провода, 15 м, 2 шт
S 2036 Высоковольтные экранированные зажимы типа "крокодил" 2 шт (черный, красный)
А 1275 ПО HVLink PRO  с интерфейсным кабелем RS232 и USB
Введите число *
ЗАДАТЬ ВОПРОС
Введите число *


Сертификаты

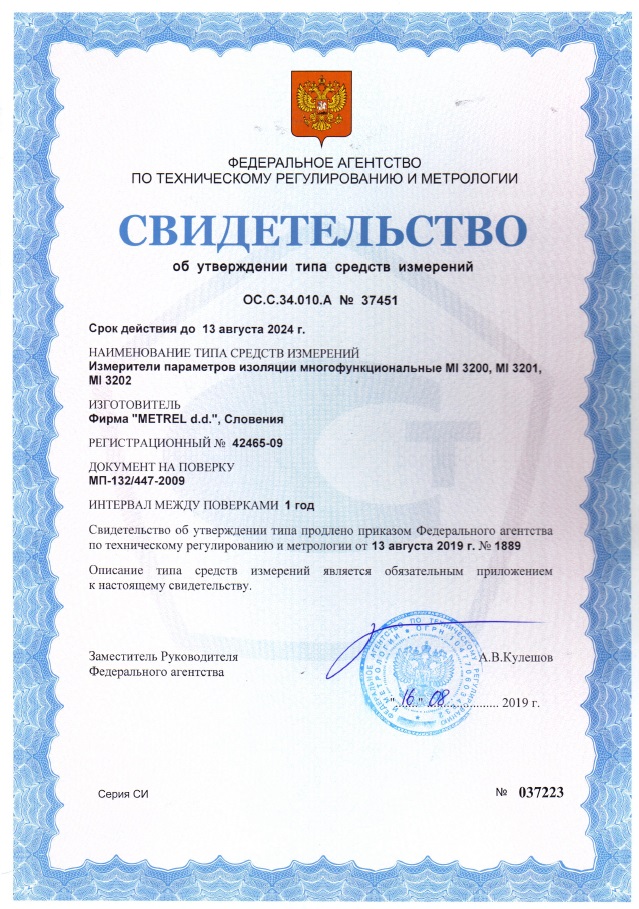

Свидетельство об утверждении типа средств измерения на измерители параметров изоляции MI 3201

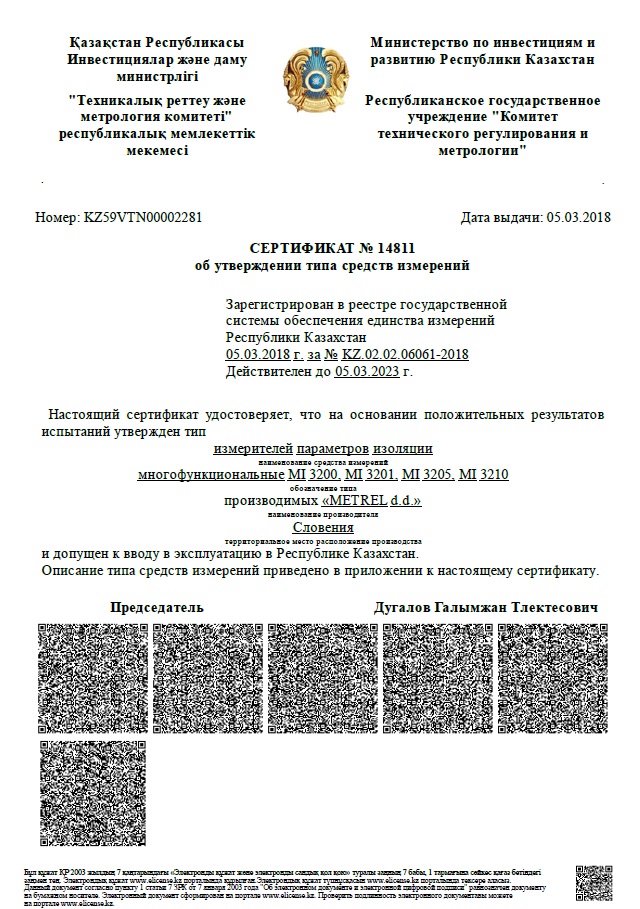

Сертификат об утверждении типа средств измерения MI 3201 Казахстан.jpg
