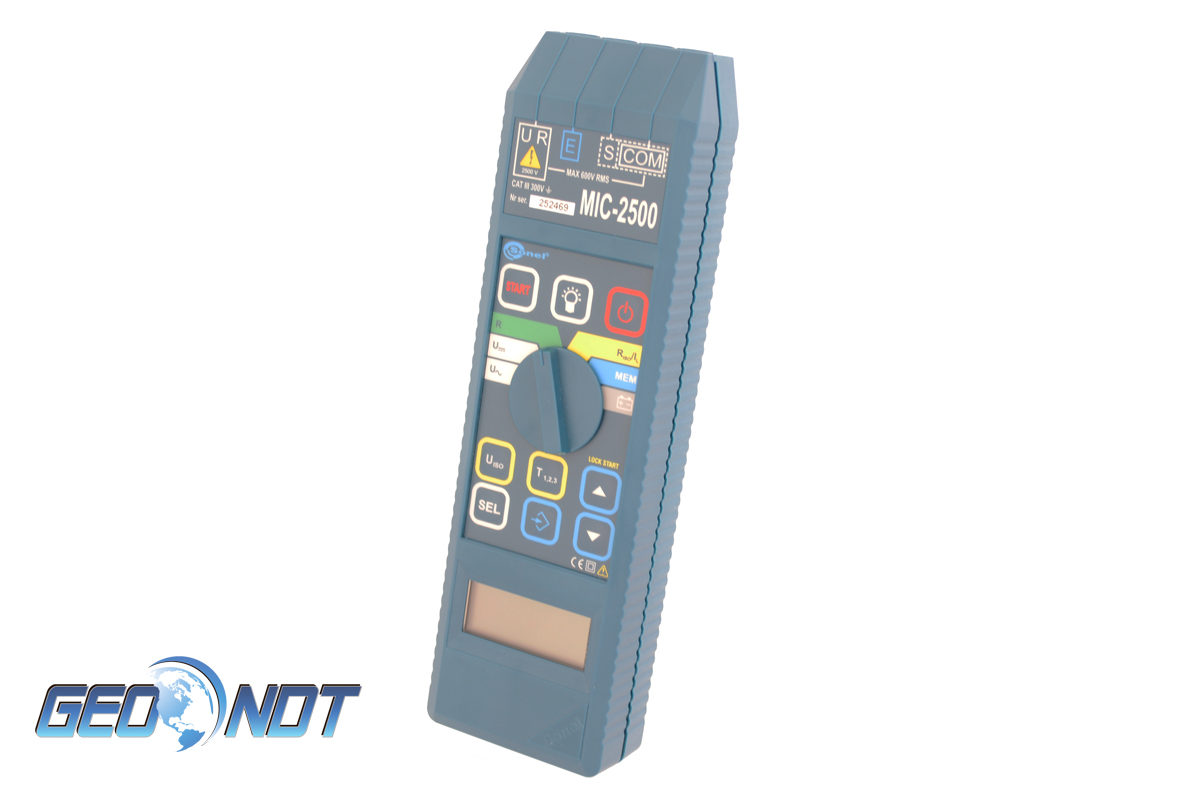

MIC-2500 Измеритель сопротивления, увлажненности и степени старения электроизоляции

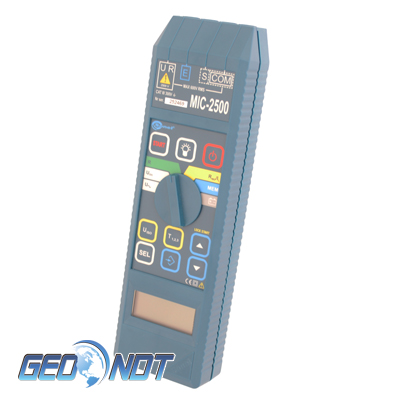

  • Измеритель сопротивления, увлажненности и степени старения электроизоляции MIC-2500 sonel

    /images/all/3/1993/big/img_5.jpg

    jijijij

    MIC-2500 Измеритель сопротивления, увлажненности и степени старения электроизоляции

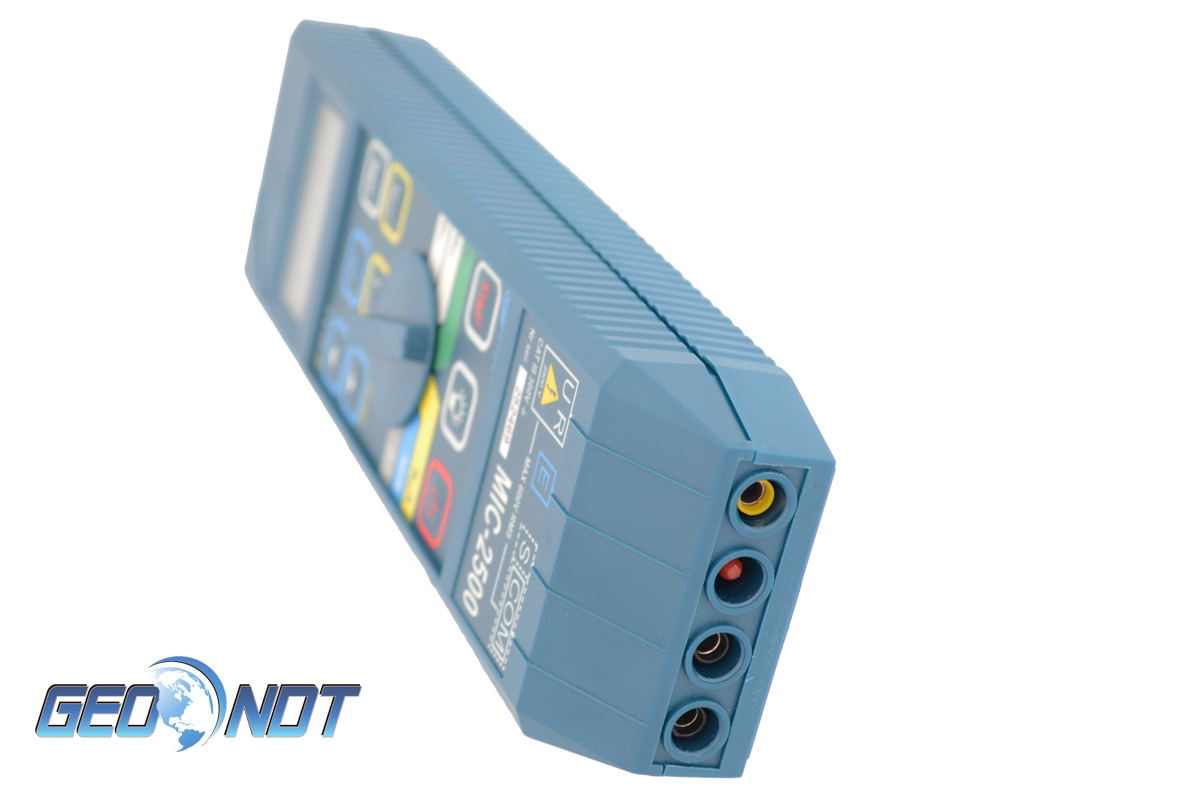

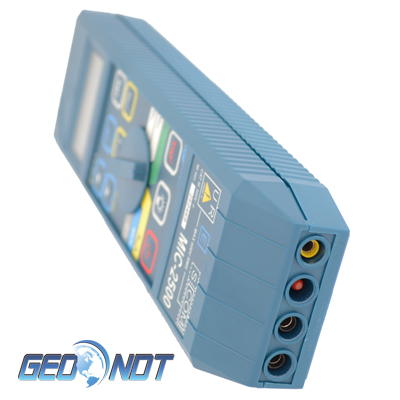

  • sonel MIC-2500, разъемы

    /images/all/3/1993/big/img_14.jpg

    sonel MIC-2500, разъемы

    sonel MIC-2500, разъемы

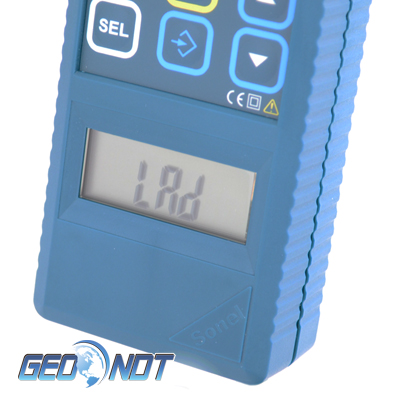

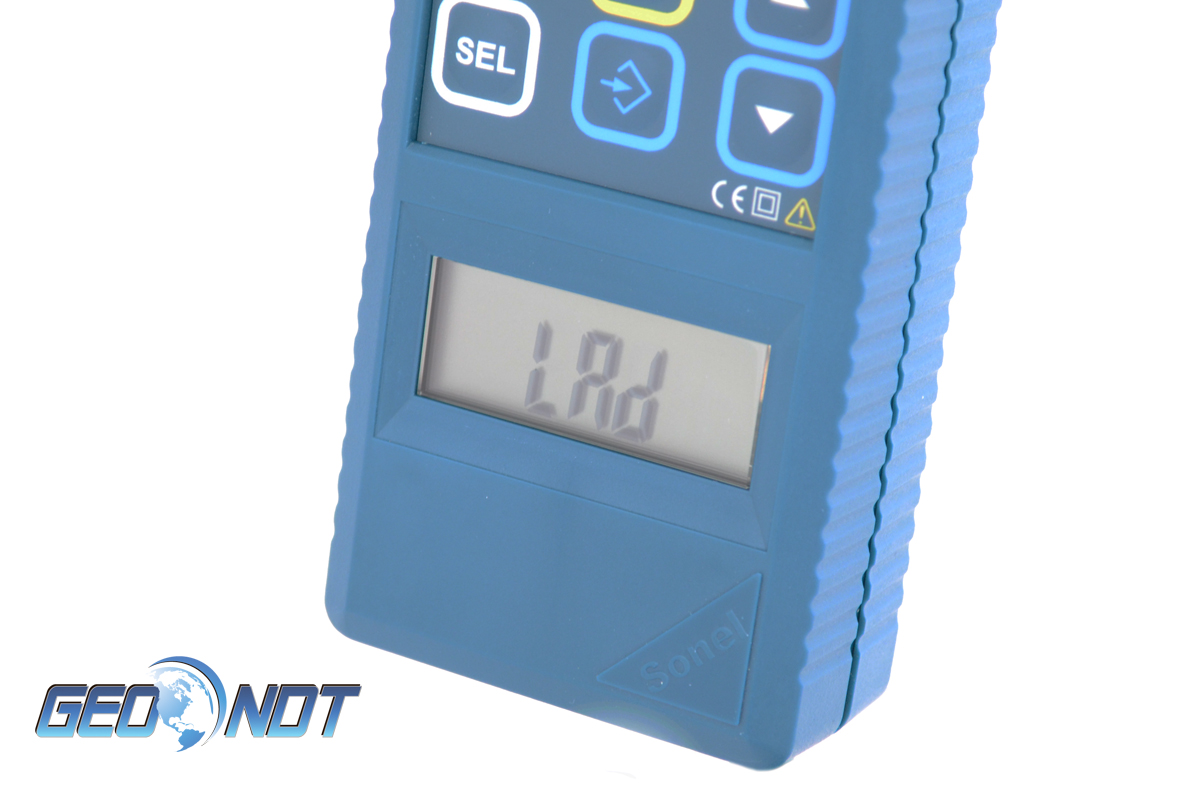

  • Экран MIC-2500

    /images/all/3/1993/big/img_16.jpg

    1

    Экран MIC-2500

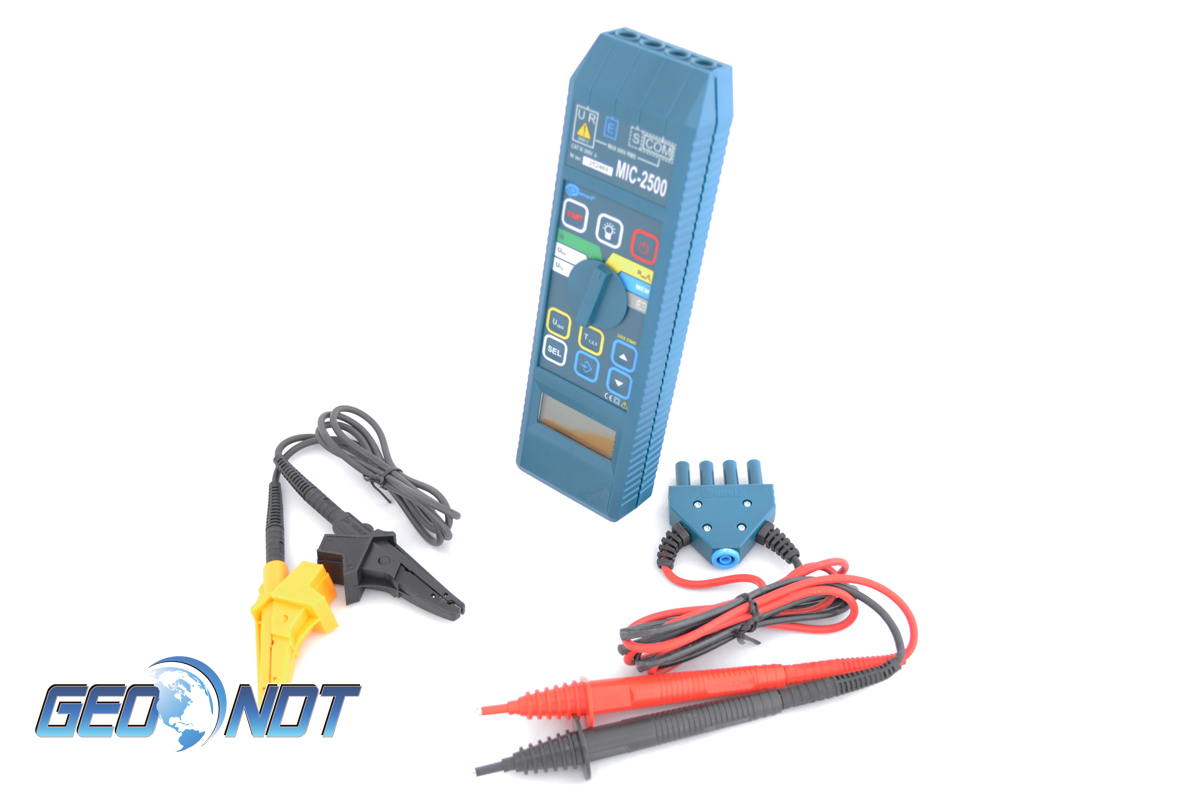

  • Прибор MIC-2500 с датчиками

    /images/all/3/1993/big/img_18.jpg

    1

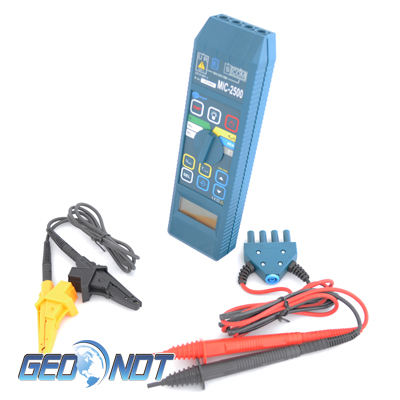

    Прибор MIC-2500 с датчиками

снят с производства
ЗАМЕНА: MIC-2505

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Sonel


Страна производитель: Польша Польша
Артикул: WMRUMIC2500
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 1.19MB)
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

 Внимание! Прибор снят с производства!



Доставляем измерители параметров электроизоляции и др. электроизмерительные приборы Sonel по всей России курьерскими службами и транспортными компаниями.



Измеритель сопротивления, увлажненности и степени старения электроизоляции MIC-2500



Гарантия на прибор MIC-2500 : 36 месяцев
Номер в Госреестре: 34197-07
Класс защиты: III 300 В согласно PN-EN 61010-1
Температурный диапазон: - 10...+ 40° С
Габариты ШxВxГ: 67×230×68 мм
Масса: 0,85 кг



Индекс для заказа MIC-2500 : WMPLMIC2500



Назначение измерителя сопротивления, увлажненности и степени старения электроизоляции MIC-2500:



Измеритель сопротивления, увлажненности и степени старения электроизоляции MIC-2500 предназначен для непосредственного измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Прибор имеет очень важную функцию: возможность измерять сопротивление изоляции за три временных промежутка и по этим значениям вычислять коэффициенты абсорбции (увлажненности) и поляризации (старения изоляции). Регистрация результатов измерений в памяти прибора и на компьютере позволяют контролировать состояние изоляции с течением времени. Встроенная схема автоматической зарядки аккумуляторов от наружного блока питания обеспечивает их оптимальное обслуживание и увеличивает срок службы.



Измеритель сопротивления, увлажненности и степени старения электроизоляции MIC-2500 выполняет следующие функции:



  • измерение сопротивления изоляции до 1100 ГОм;
  • измерительное напряжение от 50 до 2500 В с шагом 10 В;
  • вычисление коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции);
  • запоминание установленных значений измерительного напряжения и интервалов времени;
  • отображение тока утечки, автоматический выбор измерительных диапазонов;
  • автоматическая разрядка ёмкости измеряемого объекта после окончания измерений сопротивления изоляции;
  • проверка целостности цепи током до 200 мА;
  • память 990 результатов измерений;
  • высокая точность;
  • передача данных в компьютер.



Основные техничеcкие характеристики MIC-2500



Измерение сопротивления изоляции
Измерительное напряжение, задаваемое с шагом 10 В в диапазоне 50...2500 В

Диапазон измерения: RISOmin=UISOnom/IISOmax...1100 ГОм(IISOmax=1 мА)

Диапазон Разрешение Погрешность основная
50,00...99,90 кОм 0,01 кОм ± (3% и. в. + 20 ед. мл. разряда)
100,0...999,0 кОм 0,1 кОм
1,000...9,990 МОм 0,001 МОм
10,00...99,90 МОм 0,01 МОм
100,0...999,0 МОм 0,1 МОм
1,000...9,990 ГОм 0,001 ГОм
10,00...99,90 ГОм 0,01 ГОм
100,0...999,0 ГОм 0,1 ГОм
1000...1100 ГОм 1 ГОМ


Точность задания напряжения (Robc[Ом] 1000*Un[В])...0 + 10% от установленных значений
Температурная стабильность напряжения не более......................................................0,1%/°C
Количество интервалов времени измерения T1, T2 и T3, для определения коэффициентов абсорбции и поляризации; три, в выбранном диапазоне от 1 до 600 секунд, точность ± 1 с.

Внимание:  Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:

Для значения сопротивления изоляции
где:
RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
UISOnom - номинальное напряжение измерения
IISOmax - максимальный ток преобразователя (1 мА)

Текущее значение тока

Диапазон Разрешение Погрешность основная
0...Ipmax Зависит от диапазона -ΔI-, +ΔI+


где:
Ipmax - максимальный ток преобразователя, равный 1,2 ± 0,2 мА
-ΔI-, +ΔI+ - основная погрешность показания тока, определённая на основании показания активного сопротивления согласно формул:

  основная погрешность показания тока
основная погрешность показания тока

где:
UISO - напряжение измерения
R - значение сопротивления изоляции, отображённое на дисплее прибора
ΔR - основная погрешность измерения активного сопротивления, определённая для данного измерения



Измерение напряжения

Постоянного тока

Диапазон Разрешение Погрешность основная
0...600 В 1 В ± (3% и.в. + 2 ед. мл. разряда)




Переменного тока 50-60 Гц
(синусоидальной формы с коэффициентом гармоник < />

Диапазон Разрешение Погрешность основная
0...600 В 1 В ± (3% и. в. + 2 ед. мл. разряда)


Низковольтное измерение сопротивления

Диапазон Разрешение Погрешность основная
0,0...99,9 Ом 0,1 Ом ± (2% и. в. + 3 ед. мл. разряда)
100,0...399,9 Ом 0,1 Ом ± (4% и. в. + 3 ед. мл. разряда)


- Звуковой сигнал при сопротивлениях меньше чем.....................35 Ом ± 25 Ом
- Максимальное напряжение при разомкнутых зажимах............................9,6 В
- Максимальный ток короткого замыкания при замкнутых зажимах...........200 мА

Дополнительные технические характеристики
Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности III 300 В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529 IP40
Питание измерителя пакет аккумуляторов типа SONEL NiCd 9,6 В
Температура хранения - 20...+ 60°C
Время до самовыключения - функция измерения RISO/IL зависит от установленного времени T2 либо T3 (T2/T3 + 300 секунд)
- остальные функции измерения....300 секунд
Частота измерений для функции измерения RISO/IL около 1 измерения в секунду.
Количество измерений RISO мин. 2500
Дисплей жидкокристаллический, 4-х разрядный высотой 14 мм
Питание 220 В, 50 Гц



Стандартный комплект поставки измерителя сопротивления электроизоляции MIC-2500:



 Индекс
Зажим «Крокодил» изолированный черный K01 WAKROBL20K01

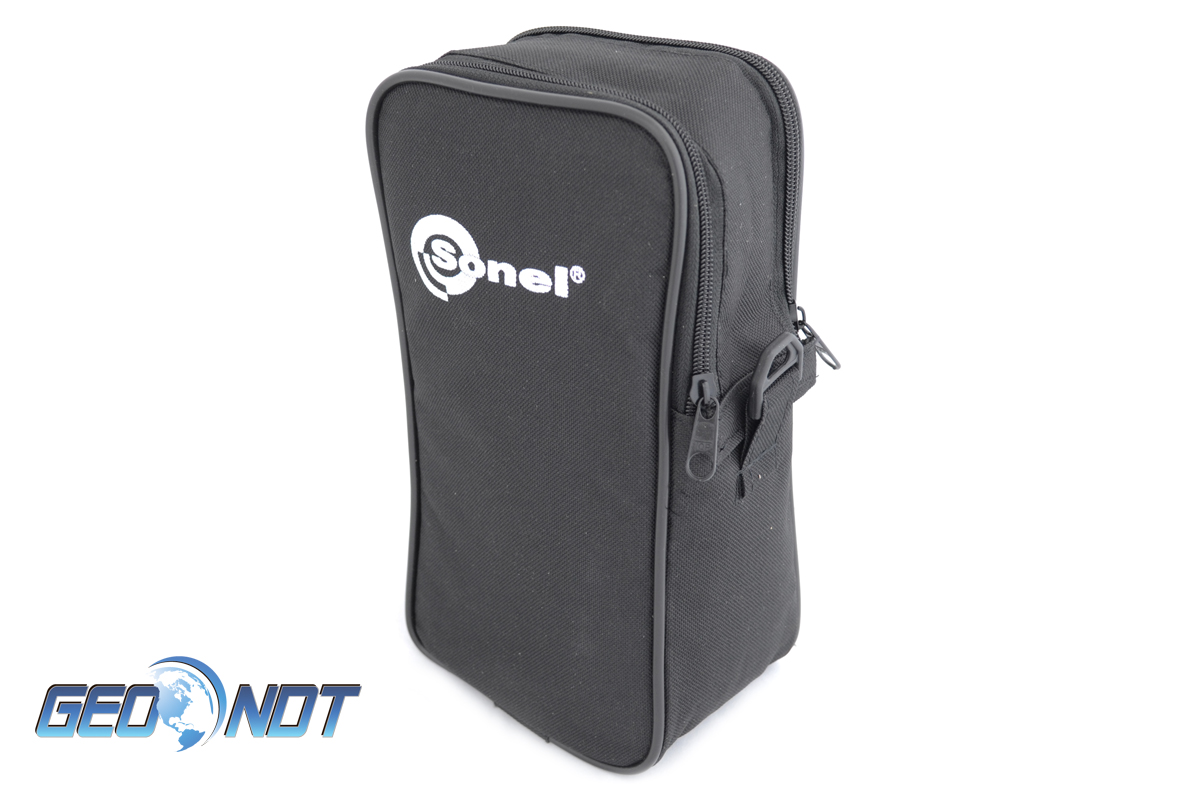

Футляр М2 WAFUTM2
Зажим «Крокодил» изолированный жёлтый K02 WAKRPYE20K02
Кабель специальный 2,5 кВ WAPRZMIC2500
Аккумуляторная батарея NiCd SONEL-02 9,6V WAAKU02
Зарядное устройство для аккумуляторов Z1, модель 6WLS 15/240 WAZAS3X5Z1
Провод измерительный 1,2 м с разъёмами «банан» чёрный WAPRZ1X2BLBB
Введите число *


Введите число *
Сертификаты

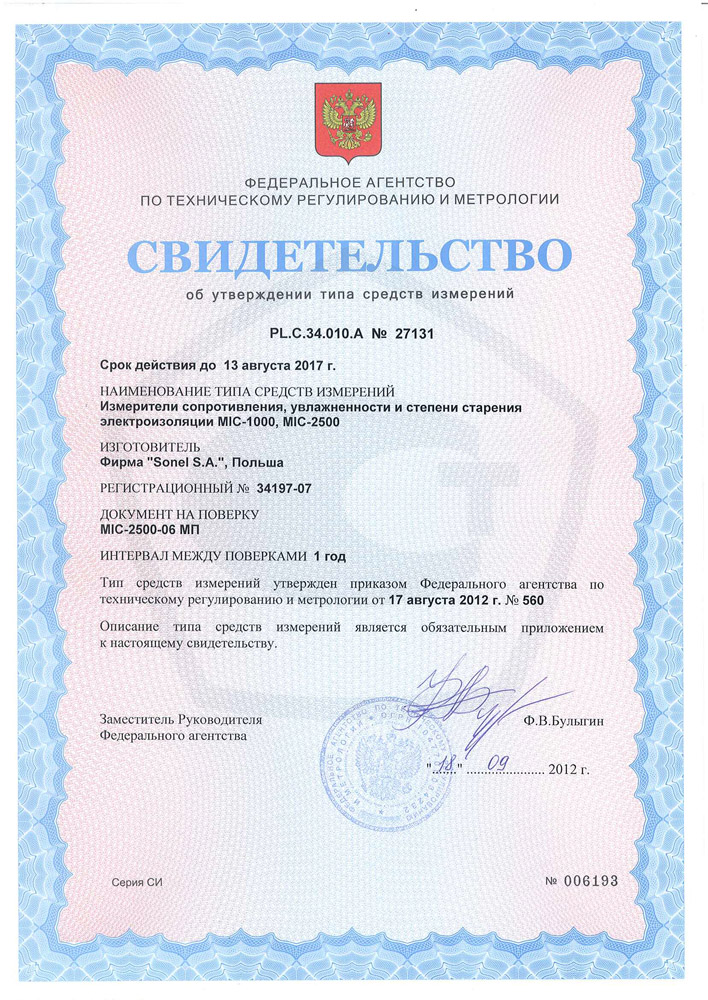

Свидетельство об утверждении типа средств измерения измерителя MIC-2500
