MPI-508 Измеритель параметров электробезопасности электроустановок

Артикул: WMPLMPI508

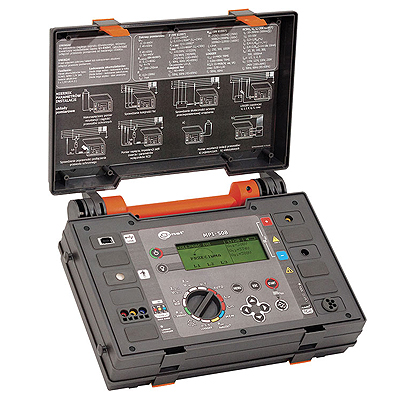

  • Измеритель параметров электробезопасности электроустановок MPI-508 Sonel

    images/all/3/2011/big/img_5.jpg

    jijijij

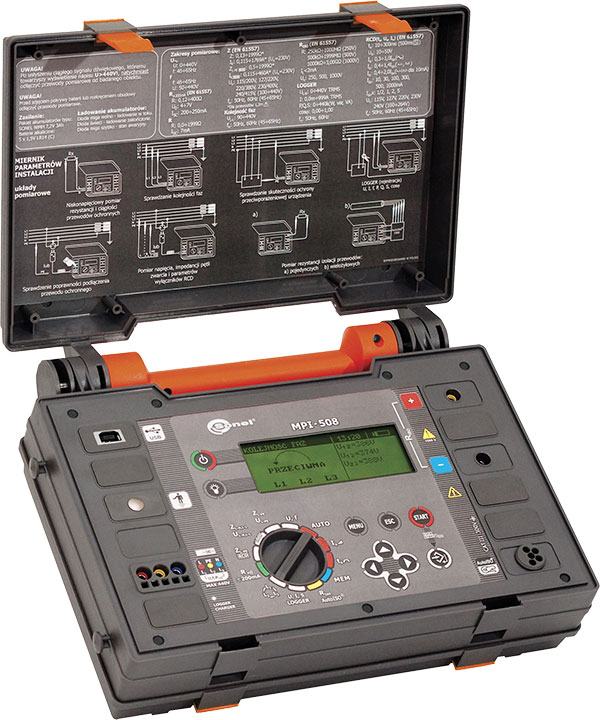

    MPI-508 Измеритель параметров электробезопасности электроустановок

снят с производства

Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 3.01MB)
Версия для печати
ПРОИЗВОДИТЕЛЬ:
Sonel


Страна производитель: Польша Польша
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.



ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Доставляем измерители  параметров электробезопасности электроустановок Sonel по всей России курьерскими службами и транспортными компаниями.

Измеритель параметров электробезопасности электроустановок MPI-508



Гарантия на MPI-508 : 36 месяцев
Номер в Госреестре: 44170-10
Класс защиты: III 300 В согласно PN-EN 61010-1
Температурный диапазон: 0...+ 40° C
Габариты ШxВxГ: 295х95х222 мм
Масса: 2,2 кг



Назначение измерителя MPI-508:

Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Измеритель параметров электробезопасности электроустановок MPI-508 используют для измерения:

  • действующего значения фазного и междуфазного напряжения переменного тока;
  • частоты переменного тока;
  • полного сопротивления цепи «фаза - нуль», «фаза - фаза», «фаза - защитный проводник» без отключения источника питания;
  • полного сопротивления цепи «фаза - защитный проводник» без отключения источника питания и срабатывания УЗО;
  • силы тока отключения устройства защитного отключения (далее - УЗО) для синусоидального дифференциального тока;
  • силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
  • силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
  • времени отключения сети при срабатывании УЗО;
  • сопротивления защитного заземления;
  • напряжения прикосновения относительно номинального дифференциального тока;
  • напряжения переменного тока помех;
  • сопротивления защитных проводников;
  • электрического сопротивления малым током;
  • сопротивления электроизоляции.
  • измерения и регистрации переменного тока и напряжения, частоты, мощности (полной, активной, реактивной), а также cosφ

Измеритель параметров электробезопасности электроустановок MPI-508 вычисляет:

  • Активное и реактивное сопротивление цепи «фаза - нуль», «фаза - фаза», «фаза - защитный проводник»;
  • Силу тока цепи «фаза-нуль», «фаза - фаза», «фаза - защитный проводник».

Прибор MPI-508 применяется:

  • Для контроля целостности (наличия) нулевого и защитного проводников (до начала измерений).
  • Для проверки последовательности чередования фаз и перекоса фаз по напряжению.

Основные технические характеристики MPI-508

«е.м.р.» - единица младшего разряда

Измерение напряжения

ДиапазонРазрешениеПогрешность основная
0...440 В 1 В ± (2 U + 2 е.м.р.)



  • Диапазон частоты 45...65 Гц

    Измерение частоты

    ДиапазонРазрешениеПогрешность основная
    45,0...65,0 Гц 0,1 Гц ± (0,1% f + 1 е.м.р.)
  • Диапазон напряжения: 50...440В

    Измерение переменного тока (True RMS)

    ДиапазонРазрешениеПогрешность основная *
    0,0...99,9 мА 0,1 мА ± (5% I + 3 е.м.р.)
    100...999 мА 1 мА ± (5% I )
    1,00...9,99 A 0,01 A
    10,0...99,9 A 0,1 A
    100...999 A 1 A
  • Номинальная частота сети fn: 50Гц, 60 Гц * - Погрешность токоизмерительных клещей учитывается отдельно

    Измерение мощности активной (P), реактивной (Q), полной (S) и cos φ

    Диапазон [Вт], [ВА], [вар]Разрешение [Вт], [ВА], [вар]Погрешность основная *)
    0,00...9,99 0,01 ± (7% S + 10 е.м.р.)
    10,0...99,9 0,1 ± (7% S + 5 е.м.р.)
    100...999 1 ± 7% S
    1,00 к...9,99 к 0,01 к
    10,0 к...99,9 к 0,1 к
    100 к...440 к 1 к
  • Диапазон напряжений: 0...440 В;
  • Диапазон токов: 0...1000 A;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Число фаз измеряемой цепи: 1;
  • Диапазон отображения cos φ: 0,00..1,00 (разрешение 0,01); *) U: 50...440 В, I: 10 мA...1000 A; погрешность токоизмерительных клещей учитывается отдельно.

    Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L

    Измерение полного сопротивления петли Zs
    Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м)
    ДиапазонРазрешениеПогрешность основная
    0...19,99 Ом 0,01 Ом ± (5% Zs + 3 е.м.р.)
    20,0...199,9 Ом 0,1 Ом
    200...1999 Ом 1 Ом
  • Номинальное напряжение UnL-N / UnL-L: 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В
  • Рабочий диапазон напряжений: 100 ... 250 В (для ZL-PE и ZL-N) или 100 ... 440 В (для ZL-L )
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45 ... 65 Гц;
  • Максимальный ток (для 400 В): 40 А (10 мс);
  • Контроль правильности зажима РЕ при помощи электрода касания (для ZL-PE)
    Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs
    ДиапазонРазрешениеПогрешность основная
    0...19,99 Ом 0,01 Ом ± (5% Zs + 5 е.м.р.)
    20,0...199,9 Ом 0,1 Ом
  • Расчет и отображение для Zs< 200 Ом

    Измерение ожидаемого тока короткого замыкания I k

    Диапазон отображенияРазрешениеОсновная погрешность
    0,058...1,999 A 0,001 A Рассчитывается на основании погрешности для петли короткого замыкания
    2,00...19,99 A 0,01 A
    20,0...199,9 A 0,1 A
    200...1999 A 1 A
    2,00...19,99 кA 0,01 кA
    20,0...40,0 кA 0,1 кA

    Измерение сопротивления петли короткого замыкания ZL-PE RCD (без срабатывания выключателя УЗО)

    Измерение сопротивления петли короткого замыкания Zs
    Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м)
    Диапазон отображенияРазрешениеОсновная погрешность
    0...19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.)
    20,0...199,9 Ом 0,1 Ом ± (6% Zs+ 5 е.м.р.)
    200...1999 Ом 1 Ом ± (6% Zs+ 5 е.м.р.)
  • Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA;
  • Номинальное напряжение Un: 115 В, 127 В, 220 В, 230 В, 240 В
  • Рабочий диапазон напряжений: 100...264 В;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45...65 Гц;
  • Контроль правильности соединения зажима PE при помощи электрода касания.

    Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs

    Диапазон отображенияРазрешениеОсновная погрешность
    0..19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.)
    20,0..199,9 Ом 0,1 Ом ± (6% Zs+ 5 е.м.р.)
  • Расчет и отображение для величины Zs< 200 Ом

    Показания тока короткого замыкания Iк

    Диапазон отображенияРазрешениеОсновная погрешность
    0,058...1,999 A 0,001 A Рассчитывается на основании погрешности для петли короткого замыкания
    2,00...19,99 A 0,01 A
    20,0...199,9 A 0,1 A
    200...1999 A 1 A
    2,00...19,99 кA 0,01 кA
    20,0...40,0 кA 0,1 кA

    Измерение параметров отключения УЗО
  • Номинальное напряжение Un: 115 В, 127 В, 220 В, 230 В, 240 В
  • Рабочий диапазон напряжений: 100...250 В;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45...65 Гц.

    Измерение времени отключения УЗО tA

    Тип выключателяУстановка кратностиДиапазон измеренияРазрешениеОсновная погрешность
    Общего типа 0,5 IΔn 0..300 мс 1 мс ± (2% tA+ 2 е.м.р.)
    1 IΔn
    2 IΔn 0...150 мс
    5 IΔn 0...40 мс
    Селективный 0,5 IΔn 0..500 мс
    1 IΔn
    2 IΔn 0...200 мс
    5 IΔn 0...150 мс
  • Точность установки дифференциального тока:
    для 1* I Δn, 2* IΔn и 5* IΔn..................................................................... 0..8%;
    для 0,5* IΔn........................................................................................ -8..0%.

    Измерение сопротивления защитного заземления RE

    Выбранный номинальный ток выключателяДиапазон измеренияРазрешениеТок измеренияОсновная погрешность
    10 мА 0,01 кОм ..5,00 кОм 0,01 кОм 4 мА 0...+10% RE ± 8 е.м.р.
    30 мA 0,01 кОм ..1,66 кОм 12 мА 0...+10% RE ± 5 е.м.р.
    100 мA 1 Ом..500 Ом 1 Ом 40 мA 0...+5% RE ± 5 е.м.р.
    300 мA 1 Ом..166 Ом 120 мA
    500 мA 1 Ом..100 Ом 200 мA
    1000 мA 1 Ом..50 Ом 400 мA


    Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току

    ДиапазонРазрешениеНоминальный токОсновная погрешность
    0..9,9 В 0,1 В 0,4*IΔn 0..10% UB ± 5 е.м.р.
    10..99,9 В 0..15% UB


    Измерение тока отключения IA для синусоидального дифференциального тока

    Выбранный номинальный ток выключателяДиапазон измеренияРазрешениеТок измеренияОсновная погрешность
    10 мA 3,3..10,0 мA 0,1 мA 0,3 × IΔn..1,0 × IΔn ± 5% IΔn
    30 мA 9,0..30,0 мA
    100 мA 33..100 мA 1 мA
    300 мA 90..300 мA
    500 мA 150..500 мA
    1000 мA 330..1000 мA
  • Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
  • Время протекания тока измерения ............................... макс. 3200 мс.

    Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA

    Выбранный номинальный ток выключателяДиапазон измеренияРазрешениеТок измеренияОсновная погрешность
    10 мA 4,0..20,0 мA 0,1 мA 0,4 × IΔn..2,0 × IΔn ±10 % IΔn
    30 мA 12,0..30,0 мA 0,4 × IΔn..1,4 × IΔn
    100 мA 40..140 мA 1 мA
    300 мA 120..420 мA
    500 мA 200..700 мA
  • Возможно измерение для положительных или отрицательных полупериодов вынужденного тока утечки;
  • Время протекания тока измерения ............................ макс. 3200 мс.

    Измерение целостности цепи и сопротивления низким напряжением

    Измерение целостности защитных и компенсационных соединений током ± 200 мA
    Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом
    ДиапазонРазрешениеОсновная погрешность
    0,00...19,99 Ом 0,01 Ом ± (2% R + 3 е.м.р.)
    20,0...199,9 Ом 0,1 Ом
    200...400 Ом 1 Ом
  • Напряжение на открытых зажимах: 4...7 В;
  • Исходящий ток при R < 2 Ом: мин. 200 мA;
  • Компенсация сопротивления измерительных проводов;
  • Измерения для тока обеих поляризаций.

    Измерение целостности цепи малым током

    ДиапазонРазрешениеОсновная погрешность
    0,00...19,99 Ом 0,1 Ом ± (3% R + 3 е.м.р.)
    200...2000 Ом 1 Ом
  • Напряжение на открытых зажимах: 4...7 В;
  • Исходящий ток < 7 мA;
  • Звуковой сигнал для измеряемого сопротивления < 30 Ом;
  • Компенсация сопротивления измерительных проводов.

    Измерение сопротивления изоляции
    Диапазон измерения согласно PN-EN 61557-2:
    - для UN = 250 В: 250 кОм...1 ГОм
    - для UN = 500 В: 500 кОм...2 ГОм
    - для UN = 1000 В: 1 МОм...3 ГОм
    Диапазон отображения для Un= 250ВРазрешениеОсновная погрешность
    200...1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
    2,00...19,99 MОм 0,01 MОм
    20,0...199,9 MОм 0,1 MОм
    200...1000 MОм 1 MОм


    Диапазон отображения для Un= 500ВРазрешениеОсновная погрешность
    200...1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
    2,00...19,99 MОм 0,01 MОм
    20,0...199,9 MОм 0,1 MОм
    200...1999 MОм 1 MОм


    Диапазон отображения для Un= 1000ВРазрешениеОсновная погрешность
    200...1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
    2,00...19,99 MОм 0,01 MОм
    20,0...199,9 MОм 0,1 MОм
    200...1999 MОм 1 MОм
    2,00...3,00 ГОм 0,01 ГОм ± (4% RISO+ 6 е.м.р.)
  • Напряжения измерения: 250 В, 500 В и 1000 В;
  • Точность подачи напряжения (Robc [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
  • Обнаружение опасного напряжения перед замером;
  • Разрядка измеряемого объекта;
  • Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
  • Измерение напряжения на клеммах +RISO, -RISO в диапазоне: 0..440 В.

    Последовательность фаз
  • Указания последовательности фаз: соответствующая, несоответствующая;
  • Диапазон напряжений сети UL-L: 90...440 В (45...65 Гц);
  • Отображение величины межфазных напряжений.

    Регистратор напряжения и переменного тока
  • Регистрация напряжения UL-n: 0...440 В (точность и диапазон частоты как для измерения напряжений функции LOGGER);
  • Диапазон регистрации частоты: 45...65 Гц;
  • Регистрация тока (параметры как для измерения тока);
  • Регистрация мощности активной (P), реактивной (Q) и полной (S) (параметры те же, что для мощности);
  • Выбор интервала между пробами: 1...99 с (с шагом 1сек);
  • Число измерений: 40000 (регистрация только напряжения или тока) или 10000 (регистрация напряжения, тока и мощности);
  • Отображаемые величины: средняя, максимум, минимум и отношение % к номинальной величине.

    Дополнительные технические характеристики
    Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
    Категория безопасности III 300 В согласно PN-EN 61010-1
    Степень защиты корпуса согласно PN-EN 60529 IP54
    Питание измерителя пакет аккумуляторов NiMH SONEL 7,2 V или элементы питания алкалиновые LR14 (5 шт)
    Температура хранения -20...+60°C
    Температура рабочая 0...+40°C
    Время до самовыключения 120 секунд
    Количество измерений Z, RE или RCD (для щелочных элементов питания) >3000 (2 измерения / минуту)
    Количество измерений RISO или RCONT (для щелочных элементов питания) >2000
    Дисплей графический 192×64 точек
    Память результатов измерения 990 ячеек, 10000 записей
    Интерфейс USB

Стандартный комплект поставки прибора MPI-508 :



 Индекс
Зажим «Крокодил» изолированный жёлтый K02 WAKRPYE20K02
Провод измерительный 1,2 м с разъёмами «банан» чёрный WAPRZ1X2BLBB
Провод измерительный 1,2 м с разъемами «банан» желтый WAPRZ1X2YEBB
Провод измерительный 1,2 м с разъемами «банан» голубой WAPRZ1X2BUBB
Футляр L2 WAFUTL2
Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» WAADAWS01
Зарядное устройство для аккумуляторов Z3, модель SYS1319-3012 WAZASJZ3
Аккумуляторная батарея NiMH SONEL-07 4,8V WAAKU07
Кабель сетевой WAPRZLAD230
Кабель последовательного интерфейса USB WAPRZUSB
Зажим «Крокодил» изолированный красный K02 WAKRORE20K02
Ремни «Свободные руки» WAPOZSZE1
ОТЗЫВЫ
  Имя *
  E-mail
  Отзыв *
Введите число *
ВОПРОС-ОТВЕТ
ЗАДАТЬ ВОПРОС
  Ваше имя *
  Ваша компания *
  Адрес/город *
  Телефон, факс *
  Электронная почта *
  Вопрос *
Введите число *


Сертификаты


Свидетельство об утверждении типа средств измерения MPI-508


ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ




ПОХОЖИЕ ТОВАРЫ








О НАС
Компания
Коллектив
Производство
Награды и дипломы
Сертификаты
Участие в тендерах
Наши клиенты
Отзывы
Фотогалерея
Карта сайта
ИНФОРМАЦИОННЫЕ РАЗДЕЛЫ
Неразрушающий контроль
Геодезия
Госреестр СИ
Справочник компаний
Карьера
События отрасли
Мероприятия
Новости
Демонстрационный зал
Стать нашим поставщиком
ДЛЯ КЛИЕНТОВ
Личный кабинет
Доставка и оплата
Каталог оборудования
Производители
Акции
НАШИ УСЛУГИ
Поверка и калибровка
Ремонт оборудования
Аттестация лабораторий НК
Аттестация персонала
Энергоаудит предприятий
Экспертиза промышленной безопасности
Оцифровка радиографических снимков
Наладка САР паровых турбин ТЭЦ
Контакты

Официальный сайт ООО «ГЕО-НДТ» - оборудование для измерений, контроля и испытаний. Проекты любой сложности.

Наш адрес:
г. Москва, 4-й проезд Подбельского, д.3, стр. 2
Тел.: +7 (495) 988-79-77
e-mail: info@geo-ndt.ru

Создание сайта - Perfect-Design.ru
Made with Inlab Smart Web Builder
???????@Mail.ru Яндекс.Метрика



Цены носят справочный характер и не являются публичной офертой, определяемой положениями п. 2 ст. 437 ГК РФ.
Технические характеристики (спецификация) оборудования, внешний вид и комплект поставки могут быть изменены производителем без предварительного уведомления.
Во избежание недоразумений просьба уточнять у специалистов отдела продаж.
© 2010 - 2019
