Осциллограф Fluke 190-062

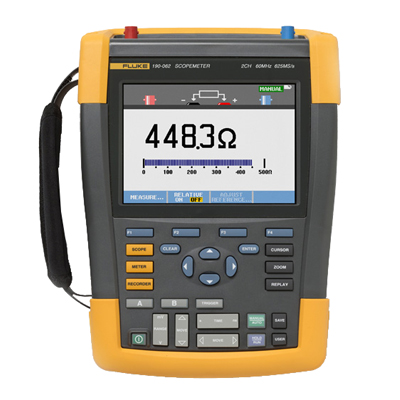

  • Fluke 190-062 запоминающий осциллограф-мультиметр ScopeMeter

    /images/all/3/2155/big/img_5.jpg

    jijijij

    Осциллограф Fluke 190-062

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Fluke


Страна производитель: США США
Артикул: 4025159
Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Осцилограф-мультиметр, измерительный прибор.

Производитель: Fluke Industrial

Серия: Fluke 190

Модель: Fluke 190-062

Описание: прибор для измерения сигналов.

Гарантия на осцилограф-мультиметр Fluke 190-062: 12 мес.



Назначение:

Двухканальный цифровой осциллограф (скопметр) Fluke 190-062 с полосой пропускания 60 МГц, предназначен для тестирования самых различных классов оборудования - от микроэлектроники до силовых электронных цепей. Позволяет работать в суровых промышленных условиях, обладает обширной памятью - до 10 000 выборок на канал, что позволяет исследовать мельчайшие детали осциллограмм. Осцилограф позволяет измерять ряд параметров сигнала, такие как напряжение, ток, частота, угол сдвига фаз. Главная польза - возможность наблюдения формы сигнала. Во многих случаях именно форма сигнала позволяет определить, что именно происходит в цепи.Осциллограф, имеющий рейтинг безопасности CAT III 1000 В / CAT IV 600 В, безопасность работатына 3-фазных силовых вводах, а так же с низковольтными управляющими сигналами. Корпус не пропускает пыль и брызги, защищает от воздействий окружающей среды. Литиевые аккумуляторы и крышка аккумуляторов позволит работать, пока работа не будет выполнена. Позволяет сравниватьи выделятьхарактеристики сигналов (амплитудные, временные, форму и нарушения) на нескольких каналах одновременно. Диагностика электронных систем или проблем в цепях с измерением сигналов на входе/выходе и в цепях обратной связи, либо трехфазных сигналоводновременно. Серия приборов Fluke ScopeMeter сочетает в себе высочайшие стандарты безопасности, прочную переносную конструкцию и профессиональные характеристики настольных осциллографов.



Особенности осциллографа-мультиметра Fluke 190-062:



  • Два электрически изолированных входа
  • Поддержка стандарта безопасности КАТ. III 1000 В/КАТ. IV 600 В
  • Частотный диапазон 60 МГц
  • Высокая частота выборки до 2,5 Гвыб/с при разрешении до 400 пс
  • Большой объем памяти: захват осциллограмм размером 10 000 выборок на канал для детального изучения сигнала
  • Отдельный цифровой мультиметр с 5 000 отсчетов
  • Непрерывная автосинхронизация Connect-and-View, синхронизация по одиночному событию, по ширине импульса и по видеосигналу
  • Режим регистратора ScopeRecord - запись осциллограмм в течение 48 часов
  • Регистрация тенденций с записью характеристик сигнала в течение 22 дней
  • Расширенные возможности автоматических измерений мощности (Vpwm, В∙А, Вт, коэффициент мощности) и временных параметров (мА∙с, В/с, Вт/с)
  • Категория пыле- и влагозащищенности IP-51 для суровых промышленных условий
  • Изолированные порты USB для запоминающих устройств и связи с компьютером
  • Литий-ионный аккумулятор обеспечивает длительную автономную работу прибора
  • Время автономной работы составляет 4 часа (со штатным аккумулятором BP290) или до 8 часов (с дополнительно приобретаемым аккумулятором BP291)
  • Зарядка запасного аккумулятора обеспечивается дополнительно приобретаемым внешним зарядным устройством EBC290
  • Отсек аккумулятора снабжен легко снимающейся крышкой для быстрой замены аккумуляторов
  • Удобный слот на основе стандартного замка Kensington® для защиты прибора от несанкционированного доступа при хранении
  • Трехмерное тестирование промышленных систем
  • Одновременное исследование входных сигналов, выходных сигналов в цепях обратной связи и защитных блокировок поможет устранить множество различных проблем, включая следующие:
  • Перегрузка цепей по напряжению или току
  • Измерения задержек при устранении проблем с синхронизацией
  • Несоответствие понижающих схем или входного сопротивления
  • Флуктуации и дрейф сигнала
  • Проверка гармоник, переходных процессов и нагрузки во входных силовых цепях
  • Поиск неисправностей IGBT и фильтров инверторов.
  • [S][37]Проверка выходного сигнала ШИМ на наличие отражений, переходных процессов и несимметрии напряжений.



Технические характеристики осциллографа-мультиметра Fluke 190-062:



Частотный диапазон

60 МГц

Количество каналов

2 канала

Скорость выборки реального времени

625 Мвыб/с

Входы

4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ

Независимые «плавающие» изолированные входы

До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей

Диапазон временной шкалы

10 нс - 2 мин/дел (модель 190-062, 60 МГц)

Чувствительность входов

2 мВ - 100 В/дел

Режимы синхронизации

Connect-and-ViewTM, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл

Источник синхронизации

Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2

Регистрация выбросов

8 нс

Измерения осциллограмм

Курсор: 7

Автоматические: 30

Максимальная длина записи

Режим ScopeRecord: 30 000 точек

Режим осциллографа: 10 000 точек на входной канал

Послесвечение

Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы

Сравнение осциллограмм

Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия

Характеристики цифрового мультиметра (только для двухканальных моделей)

Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа)

4-мм разъемы типа «банан», полностью изолированные от входов и заземления осциллографа

Максимальное разрешение:

5 000 отсчетов

Режимы измерений:

Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура °C или °F (с дополнительно приобретаемым преобразователем)

Память

Внутренняя память 2 каналов:

Экран + настройки: 30

Запись: 10

Дисплей

цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением

Условия хранения и эксплуатации

Рабочая температура

от 0 до 40°C (с аккумулятором)

от 0 до 50°C (без аккумулятора)

Температура хранения

от -20 до 60 °C

Рабочая высота

До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В

До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В

Характеристики безопасности

Электробезопасность

1000 В КАТ. III/600 В КАТ. IV (EN61010-1)

Общие данные

Размер

270x190x70 мм

Масса

2,2 кг

Литий-ионный аккумулятор

В комплект входит аккумулятор BP290 2 400 мА∙ч (до 4 часов работы).

До 8 часов работы от дополнительно приобретаемого аккумулятора BP291





  Одновременное исследование входных сигналов, выходных контуров обратной связи и предохранительных блокировок для устранения следующих неисправностей:
  • перегрузка цепей по напряжению/току;
  • измерения задержки сигнала и проблемы с синхронизацией;
  • несоответствие ослабления/входного сопротивления;
  • колебания/дрейф сигнала.
  Четыре канала будут полезны при проверке приводов переменной частоты и силовых инверторных электронных преобразователей, используемых в ветряной энергетике и транспортной отрасли.
  • Проверка ошибок синхронизации, переходных процессов и правильности балансировки нагрузки при подаче трехфазного питания
  • Устранение неисправностей преобразователей постоянного тока с неисправными затворами биполярных транзисторов с изолированным затвором.
  • Испытание выходов широтно-импульсного модулирования на отражения и переходные процессы



Безопасное измерение напряжения от мВ до кВ
Стандартные щупы позволяют выполнять измерения в широком диапазоне напряжений от мВ до кВ, позволяя решать любые задачи - от микроэлектроники до электрических устройств среднего напряжения для тяжелых условий эксплуатации. Независимые изолированные входы предотвращают риск случайных коротких замыканий на землю, позволяя проводить измерения в смешанных цепях с различными опорными сигналами заземления.
  Позволит работать в самых суровых условиях с единственным на рынке осциллографом, сертифицированным по категории безопасности IP-51
Прочные и удароустойчивые, все переносные осциллографы ScopeMeter предназначены для тяжелых условий эксплуатации. от пыли, паров воды, капель, влаги и взвешенных загрязняющих частиц, позволяя им работать надежно всегда, когда вам это требуется.
Работа смены на одном заряде
Новые высокопроизводительные батареи используют преимущества литиево-ионной технологии и обеспечивают работоспособность в течение восьми часов. Благодаря легкому доступу к крышке батареи, батарею можно быстро заменить.
  Простота регистрации и пересылки осциллограмм с новым портом связи USB
Два USB-порта с электрической изоляцией от входных измерительных цепей обеспечивают простоту USB-подключения к ПК или запоминающим устройствам. Храните неограниченное количество осциллограмм, снимков экрана и настроек приборов на устройстве памяти USB. Интерфейс USB для связи с ПК позволяет загружать и архивировать важные данные с помощью ПО FlukeView для Windows.
  Мгновенный просмотр устойчивого изображения благодаря функции запуска развертки Connect-and-ViewTM
Функция Connect-and-ViewTM автоматически настраивает правильные параметры запуска развертки путем распознавания характеристик сигнала. Без единого нажатия кнопки обеспечивается стабильное, надежное и воспроизводимое отображение практически любого сигнала, включая сигналы привода двигателя и управляющие сигналы. Ускорение измерения в нескольких контрольных точках в быстрой последовательности.

Запись осциллограммы длительностью до 48 часов с высоким разрешением с функцией ScopeRecordTM
В памяти ScopeRecord можно сохранить до 27 000 точек данных на канал с регистрацией быстрых перемежающихся сигналов и коротких всплесков. (Для дальнейшего анализа можно сохранять два набора многоканальных записей.)
  • Хранение таких событий, как запуск подвижных профилей, ИБП, подача питания и запуск двигателей
  • Благодаря режиму остановки по внешнему сигналу осциллограф автоматически распознает сбой питания и сохраняет осциллограмму предшествующего момента
  • При помощи функции увеличения осциллограмм (до 100-кратного) можно увидеть мельчайшие подробности, такие как отдельные циклы питания
  Безбумажный регистратор TrendPlotTM - запись данных со сроком до 16 дней для поиска перемежающихся сбоев
  • Построение графиков минимальных и максимальных пиковых значений, а также среднего значения за время до 16 дней.
  • Построение графиков любых сочетаний напряжения, силы тока, температуры, частоты и фазы на всех четырех входах с указанием времени и даты для точного указания сбоев.




Комплект поставки осциллографа-мультиметра Fluke 190-062:



  • осциллограф-мультиметр ScopeMeter Fluke 190-062
  • Наборы пробников VPS410 (один красный, один синий, один серый, один зеленый)
  • Набор безопасных тестовых проводников TL175 TwistGuardTM (красный и черный)
  • Зарядное устройство/адаптер питания BC190
  • Литий-ионный аккумулятор высокой емкости BP291, 4 800 мА∙ч.
  • Ремешок на руку (прикреплен к прибору)
  • Плечевой ремень
  • Компакт-диск с руководствами пользователя на нескольких языках
  • Демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью)
  • Кабель USB



*Технические характеристики и комплект поставки приборов для электрического контроля могут быть изменены производителем без предварительного уведомления.
