Осциллограф FLUKE 190-104/S

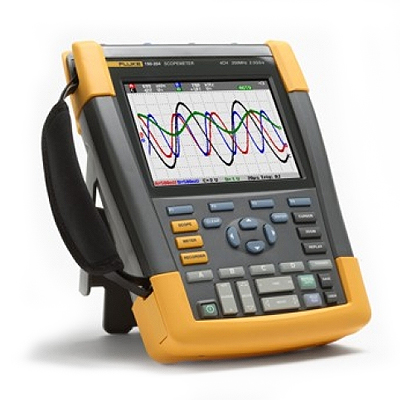

  • FLUKE 190-104/S осциллограф-мультиметр ScopeMeter четырехканальный

    /images/all/3/2165/big/img_5.jpg

    jijijij

    Осциллограф FLUKE 190-104/S

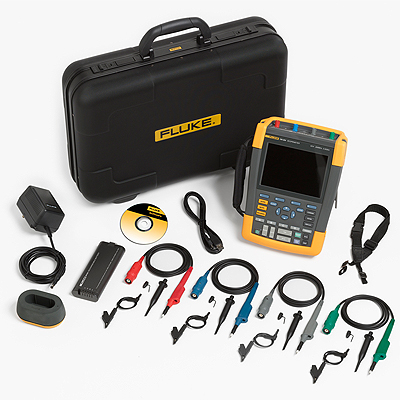

  • FLUKE 190-104/S с принадлежностями

    /images/all/3/2165/big/img_14.jpg

    FLUKE 190-104/S с принадлежностями

    FLUKE 190-104/S с принадлежностями

ЦЕНА: 417 067 руб.
Cтарая цена: 463408 руб.
Экономия: 46341 руб. или 11%
КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Fluke


Страна производитель: США США
Артикул: 3894617
Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Осцилограф-мультиметр, измерительный прибор.

Производитель: Fluke Industrial

Серия: Fluke 190

Модель: Fluke 190-104/S

Описание: прибор для измерения сигналов.

Гарантия на осцилограф-мультиметр Fluke 190-104/S: 12 мес.



Назначение:

Четырехканальный цифровой осциллограф Fluke 190-104/S + SCC-290 с полосой пропускания 100 МГц и набором принадлежностей SCC-290,предназначен для тестирования самых различных классов оборудования - от микроэлектроники до силовых электронных цепей. Позволяет работать в суровых промышленных условиях.Осцилограф позволяет измерять ряд параметров сигнала, такие как напряжение, ток, частота, угол сдвига фаз. Главная польза - возможность наблюдения формы сигнала. Во многих случаях именно форма сигнала позволяет определить, что именно происходит в цепи.  Единственныйосциллограф, имеющий рейтинг безопасности CAT III 1000 В / CAT IV 600 В, безопасность работатына 3-фазных силовых вводах, а так же с низковольтными управляющими сигналами. Корпус не пропускает пыль и брызги, защищает от воздействий окружающей среды. Литиевые аккумуляторы и крышка аккумуляторов позволит работать, пока работа не будет выполнена. Осцилограф позволяет сравниватьи выделятьхарактеристики сигналов (амплитудные, временные, форму и нарушения) на нескольких каналах одновременно. Диагностика электронных систем или проблем в цепях с измерением сигналов на входе/выходе и в цепях обратной связи, либо трехфазных сигналоводновременно. Серия приборов Fluke ScopeMeter сочетает в себе высочайшие стандарты безопасности, прочную переносную конструкцию и профессиональные характеристики настольных осциллографов.



Особенности осциллографа-мультиметра Fluke 190-104/S:



  • Четыре электрических изолированных входа
  • Категория безопасности CAT III 1000 В / CAT IV 600 В
  • Имеются модели с частотой 100 МГц
  • Однократная регистрация, длительность импульса и синхронизация развертки по видеосигналу
  • Высокая частота выборки: 1,25 Гвыб/с с разрешением до 400 пс
  • Объемная память: регистрация 10 000 измерений на канал для построения осциллограммы позволяет выполнять подробный анализ измерений.
  • Класс IP-51 по защите от пыли и влаги для работы в жестких условиях
  • Изолированные USB-порты для подключения устройств
  • Стандартное время работы от нового литиево-ионного аккумулятора составляет 8 часов
  • Легкий доступ к крышке батарей позволяет осуществлять быструю замену аккумуляторной батареи
  • Удобная прорезь для фиксации и запирания осциллографа, когда он оставлен без присмотра.



Технические характеристики осциллографа-мультиметра Fluke 190-104/S:

Полоса пропускания

Fluke 190-104/S:

100 MГц



Максимальная частота выборки реального времени





Fluke 190-104/S:

1,25 Гвыб/с



Входы

4



Плавающие входы

До 1000 В между входами, опорным уровнем и землей



Развертка по времени

От 5 нс до 2 мин. /деление



Чувствительность на входах

2 мВ-100 В/деление



Типы запуска развертки

Connect-and-ViewTM, Connect-and-ViewTM, cвободный ход, однократная, по фронту, с задержкой, видео, избирательный по ширине импульса, внешний, по двум фронтам и по событию (n-й период)









Регистрация всплесков

8 нс



Измерения осциллографом

Курсорные:

7



Автоматические:

30



Максимальная длина записи

Осциллограмма:

27 500 точек на вход



Экраны:

10 000 точек на вход



Память

Экраны с настройками:

15



Запись для воспроизведения с настройками:

2



Дисплей

153 мм полноцветный ЖКД с высокой частотой обновления



Послесвечение

Затухание, как на аналоговом осциллографе



Сравнение осциллограмм

Автоматическое сравнение с эталоном «в допуске/не в допуске»



Диапазон рабочих температур

от 0 ºC до 40 ºC с аккумуляторами



от 0 ºC до 50 ºC без аккумуляторов



Температура хранения

от -20 °C до +60 °C



Высота над уровнем моря при эксплуатации

До 2000 м для CAT IV 600 В, CAT III 1000 В



До 3000 м для CAT III 600 , CAT II 600 В



Рейтинг электробезопасности

1000В CAT III/600В CAT IV (EN61010-1)



Размер

270 x 190 x 70 мм



Вес

2,2 кг



Время работы от Li-ion аккумуляторов

До 7 часов



USB-интерфейс

Изолированные порты USB для подключения устройств памяти и подключения к ПК





  Одновременное исследование входных сигналов, выходных контуров обратной связи и предохранительных блокировок для устранения следующих неисправностей:
  • перегрузка цепей по напряжению/току;
  • измерения задержки сигнала и проблемы с синхронизацией;
  • несоответствие ослабления/входного сопротивления;
  • колебания/дрейф сигнала.
  Четыре канала будут полезны при проверке приводов переменной частоты и силовых инверторных электронных преобразователей, используемых в ветряной энергетике и транспортной отрасли.
  • Проверка ошибок синхронизации, переходных процессов и правильности балансировки нагрузки при подаче трехфазного питания
  • Устранение неисправностей преобразователей постоянного тока с неисправными затворами биполярных транзисторов с изолированным затвором.
  • Испытание выходов широтно-импульсного модулирования на отражения и переходные процессы



Безопасное измерение напряжения от мВ до кВ
Стандартные щупы позволяют выполнять измерения в широком диапазоне напряжений от мВ до кВ, позволяя решать любые задачи - от микроэлектроники до электрических устройств среднего напряжения для тяжелых условий эксплуатации. Независимые изолированные входы предотвращают риск случайных коротких замыканий на землю, позволяя проводить измерения в смешанных цепях с различными опорными сигналами заземления.
  Позволит работать в самых суровых условиях с единственным на рынке осциллографом, сертифицированным по категории безопасности IP-51
Прочные и удароустойчивые, все переносные осциллографы ScopeMeter предназначены для тяжелых условий эксплуатации. от пыли, паров воды, капель, влаги и взвешенных загрязняющих частиц, позволяя им работать надежно всегда, когда вам это требуется.
Работа смены на одном заряде
Новые высокопроизводительные батареи используют преимущества литиево-ионной технологии и обеспечивают работоспособность в течение восьми часов. Благодаря легкому доступу к крышке батареи, батарею можно быстро заменить.
  Простота регистрации и пересылки осциллограмм с новым портом связи USB
Два USB-порта с электрической изоляцией от входных измерительных цепей обеспечивают простоту USB-подключения к ПК или запоминающим устройствам. Храните неограниченное количество осциллограмм, снимков экрана и настроек приборов на устройстве памяти USB. Интерфейс USB для связи с ПК позволяет загружать и архивировать важные данные с помощью ПО FlukeView для Windows.
  Мгновенный просмотр устойчивого изображения благодаря функции запуска развертки Connect-and-ViewTM
Функция Connect-and-ViewTM автоматически настраивает правильные параметры запуска развертки путем распознавания характеристик сигнала. Без единого нажатия кнопки обеспечивается стабильное, надежное и воспроизводимое отображение практически любого сигнала, включая сигналы привода двигателя и управляющие сигналы. Ускорение измерения в нескольких контрольных точках в быстрой последовательности.

Запись осциллограммы длительностью до 48 часов с высоким разрешением с функцией ScopeRecordTM
В памяти ScopeRecord можно сохранить до 27 000 точек данных на канал с регистрацией быстрых перемежающихся сигналов и коротких всплесков. (Для дальнейшего анализа можно сохранять два набора многоканальных записей.)
  • Хранение таких событий, как запуск подвижных профилей, ИБП, подача питания и запуск двигателей
  • Благодаря режиму остановки по внешнему сигналу осциллограф автоматически распознает сбой питания и сохраняет осциллограмму предшествующего момента
  • При помощи функции увеличения осциллограмм (до 100-кратного) можно увидеть мельчайшие подробности, такие как отдельные циклы питания
  Безбумажный регистратор TrendPlotTM - запись данных со сроком до 16 дней для поиска перемежающихся сбоев
  • Построение графиков минимальных и максимальных пиковых значений, а также среднего значения за время до 16 дней.
  • Построение графиков любых сочетаний напряжения, силы тока, температуры, частоты и фазы на всех четырех входах с указанием времени и даты для точного указания сбоев.




Комплект поставки осциллографа-мультиметра Fluke 190-104/S:



  • Осциллограф-мультиметр ScopeMeter Fluke 190-104/S
  • Наборы пробников VPS410 (один красный, один синий, один серый, один зеленый).
  • Зарядное устройство/адаптер питания BC190
  • Литий-ионный аккумулятор высокой емкости BP291, 4 800 мА∙ч.
  • Ремешок на руку (прикреплен к прибору)
  • Плечевой ремень
  • Компакт-диск с руководствами пользователя на нескольких языках
  • Демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью)
  • Кабель USB
  • Набор принадлежностей SCC-290, включая прочный пластиковый кейс.



*Технические характеристики и комплект поставки приборов для электрического контроля могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по осцилографам можно получить, обратившись к нашим специалистам, по телефонам, указанным разделе"контакты".

Доставляем приборы для электрического контроля по всей России курьерскими службами и транспортными компаниями.
