Регистратор качества электроэнергии Fluke 1745 для трехфазной сети

  • Регистратор качества электроэнергии для трехфазной сети Fluke 1745, логгер качества электрической энергии Fluke Memobox, анализатор качества электроэнергии

    /images/all/3/2177/big/img_5.jpg

    jijijij

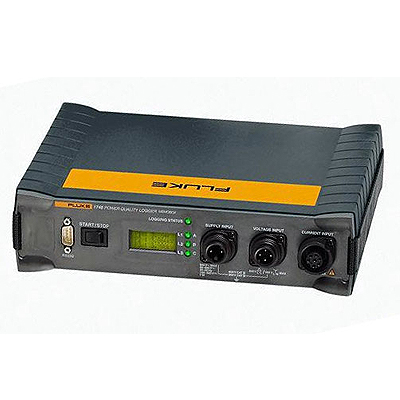

    Регистратор качества электроэнергии Fluke 1745 для трехфазной сети
  • Fluke 1745

    /images/all/3/2177/big/img_14.jpg

    Fluke 1745

    Fluke 1745

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Fluke


Страна производитель: США США
Артикул: 2583468
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем регистраторы, логгеры, анализаторы качества электрической энергии и др. электроизмерительные приборы по всей России курьерскими службами и транспортными компаниями.

Трехфазный регистратор энергии FLUKE 1744

Стоимость - 7180 евро с НДС. Оплата в руб. по курсу ЦБ РФ на день оплаты.

Тип оборудования: регистратор энергии, логгер энергии

Производитель регистраторов энергии: Fluke, США
Серия: Fluke 1740

Модель: FLUKE 1745

Описание: Трехфазный прибор для регистрации напряжения, гармоник и др. электрических параметров

Гарантия на анализатор качества электроэнергии FLUKE 1745: 36 месяцев.

Логгер энергии FLUKE 1745 - трехфазный регистратор энергии

Назначение логгера электроэнергии FLUKE 1745 :

Водонепроницаемый регистратор энергии FLUKE 1745 (класс защиты IP65) предназначен для регистрации стандартных параметров, включая напряжение (В), ток (A), мощность (Вт), полную мощность (ВА), реактивную мощность (ВАр), коэффициент мощности, энергию, мерцание, изменения напряжения и коэффициент гармонических искажений (THD).

Регистрация качества электропитания - это очень просто, если использовать компактные и надежные регистраторы Fluke

Регистраторы качества электроэнергии серии Fluke 1740 трехфазного исполнения - это ваттметры ежедневного использования для технического персонала, осуществляющего анализ работы, а также поиск и устранение неисправностей в энергораспределительных системах. Обеспечивая возможность одновременной регистрации до 500 параметров электропитания в течение 85 дней, а также мониторинга событий, эти ваттметры помогают выявлять перемежающиеся сбои и другие проблемы по качеству электропитания, трудно выявляемые без этих приборов.

Поставляемое ПО PQ Log позволяет быстро оценить качество электропитания на технологическом входе, подстанции или при нагрузке, в соответствии с последним стандартом EN50160. В комплект не входят 4 шт. гибкий зонд 15/150/1500/3000 A с 2 метрами кабеля.

Регистратор энергии Fluke 1745 выполняет следующие функции:

  • Анализ искажений - Обнаружение основных причин неправильного функционирования оборудования, что позволяет устранять неисправности и проводить профилактические мероприятия по обслуживанию системы
  • Соответствие требованиям качества услуг - Оценка качества поступающей электроэнергии на технологическом входе
  • Исследование качества электропитания - Оценка исходного качества электропитания для оценки совместимости с критически важными системами до их установки
  • Нагрузочные испытания - Верификация возможностей электрической системы до и после добавления нагрузок
  • Оценка качества энергии и мощности - Валидация изменений в помещениях посредством количественной оценки энергопотребления, коэффициента мощности и общего качества электроэнергии, а также качества электроэнергии до и после установки улучшений

Регистратор Fluke 1745 измеряет следующие параметры электропитания:

  • напряжение,
  • силу тока,
  • мощность,
  • активную мощность,
  • реактивную мощность,
  • коэффициент мощности,
  • энергию,
  • мерцание, изменение напряжения,
  • суммарное гармоническое искажения

Преимущества регистраторов серии Fluke 1740

Компактные, прочные и надежные регистраторы качества электроэнергии серии Fluke 1740 трехфазного исполнения являются приборами первой необходимости для технического персонала, осуществляющего анализ работы, а также поиск и устранение неисправностей в энергораспределительных системах. Три имеющиеся модели регистраторов обеспечат решение как базовых, так и самых специфических Ваших проблем в области регистрации качества электроэнергии.

  • Fluke 1743: Водонепроницаемый монитор IP65 предназначен для регистрации стандартных параметров, включая напряжение (В), ток (A), мощность (Вт), полную мощность (ВА), реактивную мощность (ВАр), коэффициент мощности, энергию, мерцание, изменения напряжения и коэффициент гармонических искажений (THD).
  • Fluke 1744: Обладает теми же функциями, что и Fluke 1743. Помимо основных параметров электропитания Fluke 1744 также обеспечивает измерение гармоник напряжения и тока, промежуточных гармоник, управляющих сигналов сети, дисбаланса и частоты.
  • Fluke 1745: Регистратор качества электроэнергии усовершенствованной конструкции со степенью защиты IP50 обладает теми же функциями, что и Fluke 1744, а также снабжен ЖК дисплеем, обеспечивающим показ в режиме реального времени, и источником бесперебойного питания UPS на 5 часов работы.
  • Принцип "Включай и работай": установка прибора занимает считанные минуты. При этом опознавание и подача электропитания на датчик тока осуществляется в автоматическом режиме;
  • Легкость установки в распределительных шкафах: компактность корпуса, обеспечивающего полную изоляцию прибора, а также принадлежностей обеспечивает легкость установки даже в условиях дефицита пространства в непосредственной близости к линиям электропитания, находящимся под напряжением;
  • Долговременный мониторинг электроэнергии: возможность беспрерывной загрузки данных во время процесса записи;
  • Повышенная точность измерений напряжения: точность измерения напряжения в соответствии с классом А стандарта IEC61000-4-30 (0,1%);
  • Быстрота процесса оценки качества электроэнергии: оценка качества электроэнергии в соответствии со стандартом EN50160 с составлением статистического обзора;
  • Определение основной причины: поставляемое ПО PQ Log позволяет быстро проанализировать тренды, создает статистические итоговые сводки, а также дает подробные графики и таблицы;
  • Прочность и надежность: сконструирован для ежедневного полевого использования, отсутствуют механические элементы, прочный корпус с изоляцией, двухгодичная гарантия.

Регистраторы для всех способов использования

Переносной регистратор-ваттметр серии Fluke 1740 прост в установке и использовании и разработан для работы в любых условиях при применении низкого и среднего напряжения. Три имеющиеся модели регистраторов обеспечат решение как базовых, так и самых специфических Ваших проблем в области регистрации качества электроэнергии.

Fluke 1743: Водонепроницаемый монитор IP65 предназначен для регистрации стандартных параметров, включая напряжение (В), ток (A), мощность (Вт), полную мощность (ВА), реактивную мощность (ВАр), коэффициент мощности, энергию, мерцание, изменения напряжения и коэффициент гармонических искажений (THD).
Fluke 1744: Обладает теми же функциями, что и Fluke 1743. Помимо основных параметров электропитания Fluke 1744 также обеспечивает измерение гармоник напряжения и тока, промежуточных гармоник, управляющих сигналов сети, дисбаланса и частоты.
Fluke 1745:В дополнение к функциям измерения прибора Fluke 1744, регистратор качества электроэнергии IP50 усовершенствованной конструкции снабжен жидкокристаллическом дисплеем, обеспечивающим показ в режиме реального времени, а также источником бесперебойного питания на 5 часов работы.

Краткие технические характеристики регистратор качества электроэнергии для трехфазной сети FLUKE 1745 :

Функции изделияFluke 1745Fluke 1744Fluke 1743
Измерение основных параметров электропитания:напряжения, силы тока, мощности, активной мощности, реактивной мощности, коэффициента мощности, энергии, мерцания, изменений напряжения, а также суммарного гармонического искажения.+++
Измерение гармоник напряжения и тока до 50-й включительно, дисбаланса и управляющих сигналов сети++
Устойчивость к пыли/водеIP50IP 65, водонепроницаемое исполнениеIP 65, водонепроницаемое исполнение
ДисплейСветодиодный + жидкокристаллическийСветодиодныйСветодиодный
Продолжительность работы от источника бесперебойного питания5 часов3 сек.3 сек.
Размеры (ВxШxГ)282 x 216 x 74 мм (11,5 x 8,8 x 3 дюйма)170 x 125 x 55 мм (6,9 x 5,1 x 2,2 дюйма)170 x 125 x 55 мм (6,9 x 5,1 x 2,2 дюйма)

Общие данные

ПараметрЗначения
Исходная погрешностьОтносится к эталонным условиям и имеет срок гарантии два года
Интервал перекалибровкирекомендуемый срок - 2 года
Система качестваразработан, сконструирован и изготовлен в соответствии с требованиями стандарта DIN ISO 9001
Эталонные условия23 °C ± 2 K; 74 °F ± 2 K , Vm=230 В ± 10%, 50 Гц ± 0,1 Гц или 60 Гц ± 0,1 Гц
Чередование фаз: L1, L2, L3
Длина интервала: 10 минут
Разъем Wye: (L1, L2, L3 относительно N)
Корпуснадежные, полностью изолированные корпус и принадлежности
БезопасностьIEC/EN 61010-1, 600 В -кат. III, 300 В - кат. IV, степень загрязнения окружающей среды - 2, двойная изоляция
Тип напряжения тестирования5,2 кВ среднеквадратичное значение, 50 Гц / 60 Гц, в течение 5 с
Электромагнитная совместимостьИзлучение: IEC/EN 61326-1, EN55022
Помехоустойчивость: IEC/EN 61326-1

Входное напряжение

ПараметрЗначения
Входной диапазон VI P-N:не более 480 В переменного тока
Макс. напряжение перегрузки1,2 ВI
РазъемыP-P или P-N, одно- или трехфазное
Номинальное напряжение VN<= >
Входное сопротивлениеПрибл. 820 кОм на канал Lx-N однофазный (соединены L1 или A, L2 или B, L3 или C): прибл. 300 кОм
Выбор нормыПрограммирование задания

Токовый вход с гибкими проводниками

ПараметрЗначения
Входные диапазоны II L1 или A, L2 или B, L3 или C, N15 А / 150 А / 1500 А / 3000 А перем. тока
Диапазон измерения0,75 А ... 3000 А перем. тока
Внутренняя ошибка< >
Воздействие расположенияНе более ± 2 % измеряемой величины - при длине проводника до измерит. головки > 30 мм
Влияние поля рассеяния< > 200 мм
Температурный коэффициент< >
Текущий трансформаторКоэффициент <= >
Выбор диапазонаПрограммирование задания
Связь3-фазная, 3-фазная +N, 2 фазы L1 или A и L3 или C (метод изм. 2 W) 7-полюсный разъем

Входной ток для зажима

ПараметрЗначения
Входные диапазоны II L1 или A, L2 или B, L3 или C, N0,5 В номинальное (для II) 1,4 Vпик
Диапазон измерения0,75 А ... 3000 А перем. тока
Внутренняя ошибка< >
Воздействие расположенияНе более ± 2 % измеряемой величины - при длине проводника до измерит. головки > 30 мм
Влияние поля рассеяния< > 200 мм
Температурный коэффициент< >
Текущий трансформаторКоэффициент <= >
Выбор диапазонаПрограммирование задания
Связь3-фазная, 3-фазная +N, 2 фазы L1 или A и L3 или C (метод изм. 2 W) 7-полюсный разъем

Входной ток для зажима

ПараметрЗначения
Входные диапазоны II L1 или A, L2 или B, L3 или C, N0,5 В номинальное (для II) 1,4 Vпик
Внутренняя погрешность< >
Макс. перегрузка10 В перем. тока
Входное сопротивлениеПрибл. 8,2 кОм
Текущий трансформаторКоэффициент сопр.<= >

Системы электропитания

Треугольник, 2-элементный треугольник, звезда, однофазная, однофазная с расщепленной фазой

Регистратор

ПараметрЗначения
Сетевой адаптерФункциональный диапазон: от 88 В до 660 В (абсолютное значение), 50 Гц / 60 Гц от 100 В до 350 В пост. тока с внутр. предохранителем: 630 мА T
Потребление электроэнергии: 5 Вт
Продолжительность работы от источника бесперебойного питания:
Fluke 1745: Внутренний аккумулятор для стандартно > 5 ч работы при автоматическом управлении питанием
Fluke 1743/44: 3 с конденсаторный
Плавкий предохранитель: источник питания можно заменить только в центре техобслуживания.
Источник питания можно соединить параллельно к входным изм. зажимам (до 660 В)
Экран, индикаторыСветодиодные индикаторы состояния и уровней напряжения
Fluke 1745: Жидкокристаллический дисплей с подсветкой, показывающий напряжение, ток, активную мощность, последовательность фаз.
ПамятьФлэш-память: EPROM объемом 8 МБ
Интервалы: Функция A > 12000 интервалов для периода > 85 дней с интервалом 10 мин.
Функция P > 30000 интервалов для периода > 212 дней с интервалом 10 мин
Таблица регистрации событий: > 13000
Модель памяти: линейная, циклическая
ИнтерфейсRS 232, 9600...115 000 бод, автоматический выбор скорости передачи, трехпроводная связь
РазмерыFluke 1745: 282 мм x 216 мм x 74 мм (115 x 88 x 33 дюйма)
Fluke 1743/1744: 170 мм x 125 мм x 55 мм (69 x 51 x 22 дюйма)
ВесFluke 1745: прибл. 3 кг
Fluke 1744/1743: прибл. 2 кг
ИзмерениеПреобразователь температуры A/D 16 бит, частота выборки: 10,24 кГц
Фильтр НЧ фильтрации: FIR-фильтр, fc =4,9 кГц
Частота, чувствительность: Погрешность < />Длина интервала: 1, 3, 5, 10, 30 с, 1, 5, 10, 15, 60 минут
Усредненное время для мин/макс значений: ½, 1 период сетевой частоты, 200 мс,1 , 3 , 5 с
Временная ось Разрешение: 10 мс (при 50 Гц), отклонение: 2 с/сутки при 23 °C; 74 °F ± 2 K

* Технические характеристики и комплект поставки регистратора энергии могут быть изменены производителем без предварительного уведомления.

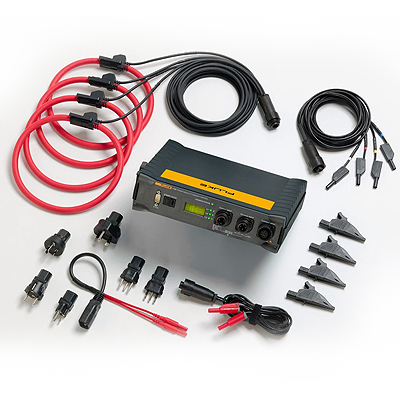

Комплект поставки Fluke 1745:

  • Регистратор Fluke 1745 Memobox;
  • 4 гибких зонда 15/150/1500/3000 A с 2 метрами кабеля;
  • CD-ROM м ПО PQ Log;
  • RS232 кабель/адаптер последовательного интерфейса и кабель последовательного интерфейса (RS232-USB);
  • Тестовые отведения для напряжения и электропитания;
  • 4 черных зажима типа "дельфин";
  • Набор локализации цвета;
  • Сумка для переноски;
  • Сертификат об испытаниях со значениями измерений;
  • Отпечатанное руководство на английском;
  • Многоязыковой компакт диск с руководством пользователя.
