Магнитные индикаторные полоски

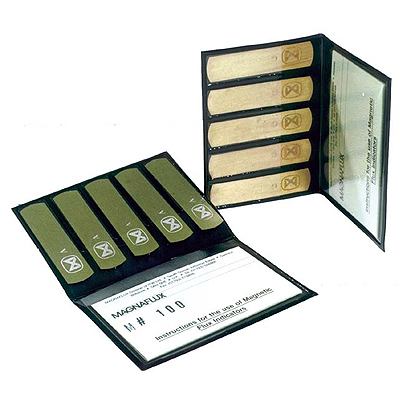

  • Магнитные индикаторные полоски Magnaflux - индикатор типа G (General), индикатор типа A (Aerospace)

    /images/all/3/2271/big/img_5.jpg

    jijijij

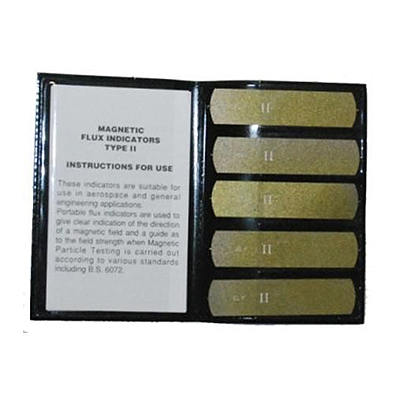

    Магнитные индикаторные полоски
  • /images/all/3/2271/big/img_14.jpg

ЦЕНА: от 22 149 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Magnaflux


Страна производитель: Великобритания Великобритания
Артикул: 008M004, 008M005
Гарантия: 1 год
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: индикатор магнитного поля, магнитные индикаторные полоски

Производитель: Magnaflux, Великобритания

Модели: тип G (General) и тип А (Aerospase)

Описание: устройство для проведения магнитопорошкового контроля

Гарантия на магнитные индикаторные полоски Magnaflux: 12 месяцев.

Соответствие стандартам:

  • ВS 6072

Назначение образцов:

Магнитные индикаторные полоски с искусственными дефектами используются при магнитопорошковом контроле и предназначены для обнаружения и оценки напряженности магнитного поля в конкретной локальной точке. Под действием магнитного поля над искусственными дефектами накапливаются частицы магнитного порошка, образуя индикаторные линии, по которым оценивают напряженность магнитного поля. Соответствуют стандарту BS6072.

Способ применения магнитных индикаторных полосок:

1. Одна магнитная индикаторная полоска закрепляется на контролируемой поверхности (для закрепления подходит прозрачная липкая лента). Она должна располагаться таким образом, чтобы ее главная ось совпадала с направлением ожидаемых дефектов.

2. Если направление ожидаемых дефектов может быть любым, то закрепляется вторая магнитная индикаторная полоска под прямым углом к первому.

3. Деталь намагничивается и на индикатор наносится магнитопорошковая суспензия.

4. Когда поле стабилизируется, проводят осмотр индикаторного рисунка.

Интерпретация результатов

Индикатор типа G (General)

Если не наблюдается никаких индикаторных рисунков, то напряжённость поля слишком мала для контроля, то есть меньше 3 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения) (15 Э). Когда отчётливо видны три индикаторных рисунка, то напряжённость поля превышает 5 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения) (28 Э), что отвечает требованиям намагниченности для деталей общего машиностроения согласно стандарту ВS 6072.

Индикатор типа А (Aerospase)

Если не наблюдается никаких индикаторных рисунков, то напряжённость поля меньше 6 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения) (35 Э). Когда виден один индикаторный рисунок, то напряжённость поля составляет примерно 6 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения). А когда видны все три индикаторных рисунка, то напряжённость поля превышает 15 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения) (85 Э) и условия намагничивания подходят для контроля ответственных деталей. При работе по стандартам ВS 6072 для авиакосмической промышленности величину тока необходимо увеличить на одну треть для достижения значения напряжённости 20 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения) (110 Э).

Информация для заказа

  • Тип G (General) с латунным покрытием для общего назначения (Арт. 008M004)
  • Тип A (Aerospace) с серебряным покрытием для аэрокосмической техники (Арт. 008M005)

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по принадлежностям для магнитного контроля можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для магнитопорошковой дефектоскопии по всей России курьерскими службами и транспортными компаниями.
