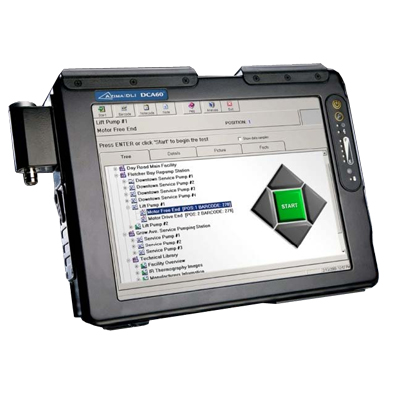

Анализатор данных вибрации DCA-60

Тип оборудования: виброметр, измеритель вибрации, анализатор параметров вибрации, виброанализатор, вибросборщик

Производитель виброметров: AZIMA DLI

Серия: DCA

Модель: DCA-60

Описание: прибор для проведения вибродиагностики

Гарантия на виброметр DCA-60: 12 месяцев.

Соответствие международным стандартам:

• Электробезопасность: EN 60950-1:2001 (1-й выпуск)
• Электромагнитное излучение: ICES-001:2006 Класс A, EN 61326-1:2006 Класс A, FCC 15.109:2007 Класс A
• Электромагнитная совместимость: EN 61326-1:2006

Назначение анализатора вибрации DCA-60 AZIMA DLI:

Портативный четырех канальный сборщик-анализатор данных вибрации DCA-60 специально разработан для решения задач стоящих перед профессионалами в области вибрационной диагностики, а предустановленная программа анализа вибрации ALERT^TM обладает большей мощностью по сравнению с многими системами диагностики состояния оборудования на базе ПК. Виброметр DCA-60 изготовлен в ударопрочном корпусе и имеет возможность параллельной работы по четырём каналам.

Особенности анализатора вибрации DCA-60:

• Быстрый сбор данных о пространственной вибрации позволяет получать группу замеров одним нажатием стилуса.
• Анализ состояния механического оборудования, включая выявление неисправностей подшипников с помощью демодуляции.
• Установка и запуск приложений ОС Windows на анализаторе DCA-60 и доступ к ЛВС предприятия через Wi-Fi или Ethernet.

Эффективный и точный сбор данных
Параллельный сбор данных о пространственной вибрации по проверенной на практике методике компании Azima DLI позволяет получать точные и повторяемые результаты за меньшее время. Анализатор DCA-60 не имеет жёсткой привязки к маршруту, а использует копию базы данных ALERT предприятия. В связи с этим отсутствует необходимость загрузки многочисленных маршрутов при контроле оборудования большого предприятия. Наличие копии базы данных в анализаторе предоставляет оператору доступ ко всем основным пара-метрам оборудования, его конструктивным особенностям, инструкциям по его обслуживанию, схемам, условиям рабочих испытаний и т.п.
Благодаря дополнительной функции копирования баз данных анализатор DCA-60 синхронизируется с базами данных ALERT предприятия. Это позволяет переносить всю историю замеров, протоколы контроля и комментарии диагностов напрямую в анализатор.

Служба технической поддержки всегда под рукой
При подключении сборщика-анализатора данных DCA-60 к ЛВС предприятия посредством Ethernet или Wi-Fi оператор получает прямой доступ к специалистам компании Azima DLI готовым ответить на любые вопросы, связанные с эксплуатацией прибора. Для мгновенного соединения со службой тех-нической поддержки достаточно нажать на экране кнопку «Спросить сейчас».

Возможности DCA-60 растут вместе с вашими потребностями
По мере возникновения новых задач в области диагностики состояния оборудования прибор DCA-60 может быть к ним адаптирован. Компания Azima DLI предлагает на выбор три варианта дополнительной комплектации прибора, повышающие удобство работы: многоплоскостная балансировочная машина, анализатор фазового кросспектра с расширенными функциями или обновление до полнофункционального коллектора диагностических данных DCX частично включающего функцию автоматической диагностики состояния механического оборудования.

Типовая комплектация прибора для измерения вибрации:

• Предустановленная программа анализа ALERT
• Пространственная индикация сигналов, включая БПФ, формы сигналов, орбиты, фазу, каскад и общие уровни
• Пространственный акселерометр для эффективного сбора данных по нескольким осям/направлениям
• Измерение разгона / выбега
• Поиск неисправностей подшипников измерением спектра огибающей
• Индикация орбит для поиска неисправностей втулочных подшипников
• Одновременный сбор данных по трём каналам (4 канала при использовании дополнительной программы ALERT RTA)
• Перенос данных с помощью кабеля USB или накопителя
• ОС Microsoft® Windows® XP для планшетных ПК
• Яркий цветной дисплей SVGA
• Работа в беспроводной сети 802.11 a/b/g
• Встроенные порты Ethernet и USB
• Сертификация для европейского рынка (CE)

Комплектация на заказ

• Встроенный кабель в гибкой или бронированной оболочке для подключения акселерометра
• Программа многоплоскостной балансировки (ALERT Multiplane Balance)
• Расширенная версия программы анализа вибросигналов (ALERT RTA)
• Стробоскоп / тахометр
• Лазерный или ИК оптический тахометр
• Токоизмерительные клещи для двигателей
• ИК-термометр
• 4-канальный адаптер с разъёмом BNC
• Поддержка иностранных языков
• Функция копирования баз данных ALERT

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ DCA-60:

Цифровая обработка сигналов

• Встроенный цифровой процессор обеспечивает быстрый сбор данных
• Одновременная выборка по четырём входным сигналам до 41 кГц
• Подавление помех с помощью аналогового резистивно-ёмкостного фильтра в дополнение к цифро-вому фильтру с конечной импульсной характеристикой 64-го порядка
• Общая амплитуда СКЗ от 10 Гц до 1 кГц

Спектральный анализ

• Одновременное БПФ по четырём каналам до 16 кГц
• Разрешение БПФ до 25 600 линий
• Спектральные окна Ханна, Хемминга, прямоугольное и равномерное
• Методы усреднения: по спектрам или по времени
• Обработка спектров с перекрытием на выбор 0-75%

Анализ во временной области

• Траектории орбит с фильтрацией и без неё
• Коэффициент пика нагрузки
• Входные сигналы от уровня ТТЛ тахогенератора

Аналоговая обработка сигналов

• Динамический диапазон не менее 85 дБ
• Отношение сигнал-шум лучше 76 дБ
• Аналоговый фильтр верхних частот сигналов постоянного тока 0,2 Гц или 10 Гц
• Одноступенчатая интеграция аналоговых сигналов
• Межканальные помехи не больше -76 дБ
• Диапазон входного напряжения ±10 В переем. тока (±25 В пост. тока)
• Функция проверки целостности кабеля

Физические данные

• Габаритные размеры: 281,9 x 215,9 x 45,7 мм
• Масса: 2,4 кг с аккумуляторной батареей
• Цельнофрезерованный металлический корпус
• Устойчивое к царапинам стекло дисплея

Процессор / системная память

• Intel® Core Duo^TM - 1,2 ГГц
• ОЗУ 1 Гб

Устройство отображения и ввода

• Цветной ЖК-дисплей 10,4 дюйма 800 x 600 точек
• Электромагнитное устройство ввода
• Разрешение не менее 1 000 точек на дюйм
• Чувствительный к нажиму стилус с кнопкой имитирующей правую кнопку мыши

Хранение данных

• Встроенный жёсткий диск объёмом 80 Гб
• Дополнительный накопитель 16 Гб
• База данных ALERT Sybase SQL

Потребляемая мощность и ресурс аккумуляторной батареи

• 2,5 часа работы без перезарядки
• Ресурс батареи составляет 6 часов при использовании функции управления электропитанием
• Поддержка улучшенного интерфейса для конфигурации и управления электропитанием
• Функция быстрой зарядки батареи из полностью разряженного состояния за 2 часа
• Аккумуляторная батарея без эффекта «памяти»
• Универсальный блок сетевого питания 110-250 В, 50-60 Гц

Условия эксплуатации анализатора вибрации DCA-60:

• Степень защиты корпуса от проникновения пыли и воды: IP-65
• Рабочая температура: от -20°C до 50°C
• Температура хранения: от -40°C до 70°C
• Устойчивость к ударам: тест на падение с 1,2 м
• Устойчивость к вибрации: военный стандарт MIL-STD 81 0F 514.5 методика I, категория 4

*Технические характеристики и комплект поставки виброанализатора могут быть изменены производителем без предварительного уведомления.
