Разрывная машина WDW-100E

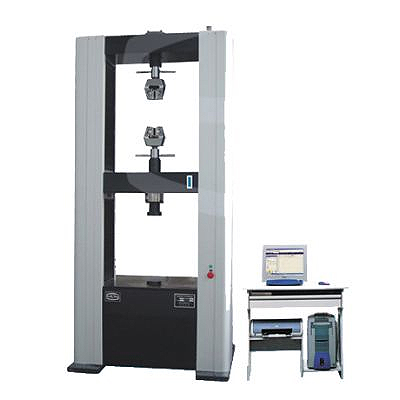

  • Разрывная машина WDW-100E - электромеханическая универсальная испытательная машина TIME Group

    /images/all/3/2494/big/img_5.jpg

    jijijij

    Разрывная машина WDW-100E

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
TIME GROUP INC.


Страна производитель: Китай Китай

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Разрывная машина WDW-100E

Стоимость разрывной машин WDW-100E - $50 450 с НДС. Поверка и пуско-наладка разрывной машины WDW-100E по запросу.

Тип оборудования: Разрывная машина, испытательная машина
Производитель: TIME Group Inc., Китай
Серия: WDW
Модель:
WDW-100E
Описание: разрывная электрмеханическая испытательная машина с максимальной нагрузкой 100 кН (10 тонн)

Сертификаты на испытательную машину WDW-100E:

- Сертификат об утверждении типа средств измерений, допущена к применению в Российской Федерации. Разрывная машина WDW-100E внесена в Государственный реестр средств измерений РФ.

Гарантия на разрывную машину WDW-100E: 1 год.

Электромеханическая универсальная испытательная машина WDW-100E применяется для проведения статических испытаний на растяжение, сжатие и изгиб неметаллических материалов, а также испытания цветных металлов имеющих небольшие значения параметров прочности.

Электромеханическая универсальная испытательная машина WDW-100E применяются в лабораториях контроля качества на предприятиях связанных с производством неметаллических материалов или их применяющих, например при производстве резино-технических изделий, в научно-исследовательских институтах легкой промышленности, при производстве автомобильных комплектующих, а также в других смежных областях производства.

Программное обеспечение WinWDW, предназначенное для управления электромеханическими универсальными испытательными машинами серии WDW, разработанное специалистами компании TIME Group Inc. позволяеет настраивать параметры в соответствии с основными международными, европейскими, американскими стандартами: ISO 6892-84, ASTM E8, DIN 50125, EN 10002,а также можно применять для испытаний по ГОСТ 1497-84 цилиндрических образцов тип VI, VII и пропорциональных плоских образцов тип I, II, для испытаний на сжатие: ГОСТ 25.503, для испытаний на изгиб: ISO 7438-85, ГОСТ 14019.

Основные преимущества испытательной машины WDW-100E:

  • Большая рабочая зона для испытаний на растяжение, сжатие и изгиб.
  • Высокая жесткость конструкции силовой рамы для точного перемещения траверсы.
  • Высокая точность позиционирования траверсы при пуске и останове теста, и контроль скорости при испытании.
  • Датчик силы установлен на подвижной траверсе.
  • Концевые выключатели для защиты оператора и узлов испытательной машины.
  • Программная защита от перегруза датчика силы, и кнопка аварийного останова.
  • Выносной пульт для ручного управления траверсой при установке образца в зоне испытания.

Возможности программного обеспечения WinWDW: Позволяет автоматически определять следующие характеристики механических свойств материала в соответствии с ISO 6892:

  • ReHтв) - верхний предел текучести
  • ReLтн) - нижний предел текучести
  • Rmв) - временное сопротивление
  • Rp0,2) - условный предел текучести
  • A (δ) - относительное удлинение
  • Agt (δp) - относительное равномерное удлинение
  • E - модуль упругости
  • Z (Ψ) - относительное сужение.

Построение диаграмм нагружения в координатах:

  • Нагрузка-Время
  • Перемещение-Время
  • Нагрузка-Перемещение
  • Нагрузка-Деформация
  • Деформация-Время

Технические характеристики испытательной машины WDW-100Е

Максимальная нагрузка100 кН
Диапазон нагрузки0,4-100%
Точность нагрузки1%(или 0.5% по спец.заказу)
Разрешение нагрузки1/100000
Максимальное растяжение25 мм (максимальная деформация стандартного экстензометра)
Диапазон деформации2-100%
Точность деформации1%
Разрешение перемещения0.001 мм
Максимальное перемещение траверсы при растяжении/сжатии600/600 мм
Точность перемещения1%
Разрешение перемещения0.001 мм
Диапазон скоростей0.005-500 мм/мин
Точность скорости нагружения1%
Ширина рабочего пространства для испытаний, мм570 мм
Габаритные размеры, мм1010х850х2235 мм
Вес силовой рамы1000 кг
Тип машиныдвухколонная
Параметры электропитания1.5 кВт, 380В±10%, 50 Гц, трёхфазный
Система приводаMINAS A4 Panasonic Co. Ltd (Япония), цифровая система измерений и управления

Базовый комплект поставки испытательной машины WDW-100E

ПунктСпецификацияКоличествоПримечание
1AC серво мотор и системаМощность 1.5 кВт1 комплектPanasonic Co. Ltd. (Japan)
2Программное обеспечение и система измеренияWinWDW1 комплектTIME Group Inc.
3Ходовые винты-2 шт.Jining Bote
4Трансформатор-1 шт.-
5Датчик нагрузки100 кН1 шт.Transcell (USA)
6ЭкстензометрYYU-10/50 измерительная база 50 мм, измеряемая деформация 25 мм1 шт.-
7Фотоэлектрический энкодерOmron 20001 шт.-
8Персональный компьютерP4/256MDDR/80G1 шт.Lenovo
9ПринтерHP 1368(A4, inkjet)1 шт.HP
10Губки для испытания на растяжение плоских образцов
0-7 мм
7-14 мм
14-20 мм
1 набор-
11Губки для испытания на растяжение круглых образцов
Ø4-9 мм
Ø9-14 мм
Ø14-20 мм
1 набор-
12Компрессионные пластины для испытания на сжатиеØ100 мм1 набор-
13Приспособления для испытания на изгиб

Макс.расстояние между опор 500 мм

оправка Ø24 мм

1 набор-
14Инструменты-1 набор-
15Техническая документация-1 комплект-

Электромеханическая испытательная разрывная машина WDW-100E
