Ультразвуковой толщиномер турбинных лопаток УДТ-45

  • Ультразвуковой толщиномер турбинных лопаток УДТ-45

    /images/all/3/2576/big/img_5.jpg

    jijijij

    Ультразвуковой толщиномер турбинных лопаток УДТ-45

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Кропус


Страна производитель: Россия Россия
Артикул: 61610
В наличии!
Бесплатная доставка
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем толщиномеры по всей России (Красноярск, Новосибирск, Санкт-Петербург, Челябинск, Екатеринбург и др. города) курьерскими службами и транспортными компаниями!



Ультразвуковой толщиномер УДТ-45 для неразрушающего контроля турбинных лопаток



Тип оборудования: Толщиномер
Производитель: Россия
Серия: УДТ
Модель: УДТ-45
Описание: Толщиномер ультразвуковой



Сертификаты на ультразвуковой толщиномер УДТ-45:

- Сертификат Реестра средств измерений ГОССТАНДАРТа РФ.



Гарантия на прецизионный толщиномер УДТ-45: 3 года.



УДТ-45 - универсальный комплекс толщинометрии тонкостенных и сложнопрофильных изделий



Назначение толщиномера УДТ 45



УДТ-45 - cовременный цифровой ультразвуковой толщиномер, позволяющий проводить высокоточный и достоверный контроль толщины сложнопрофильных и тонкостенных изделий ( в том числе турбинных лопаток различных модификаций) в производственных и лабораторных условиях.



Толщиномер позволяет контролировать толщину в режиме радиосигнала по переходу через "ноль" и фиксировать измеренное значение нажатием специальной педали, высвобождая руки оператора.



Система автоматического документооборота обеспечивает: ввод таблицы толщин с указанием номинальных значений, а также чертежных и технологических допусков в каждой точке; автоматическое заполнение данной таблицы при нажатии педали сохранения результатов; выделение цветом значений, выходящих за указанные границы; автоматическое сохранение измеренных значений по типам изделий и датам контроля, с возможностью интегрирования в общезаводскую систему качества; печать протоколов контроля по каждому изделию либо группе изделий.



Компьютерный толщиномер УДТ-45 предназначен для обнаружения дефектов (нарушение сплошности и однородности материалов) в полуфабрикатах, готовых изделиях и сварных соединениях, для измерения глубины и координат их залегания, измерения толщины, измерения скорости распространения и затухания ультразвуковых колебаний (УЗК) в материале. Реализованные в приборе функции, такие как, ВРЧ (до 90 дБ), работа с кривыми амплитуда-расстояние (АРК), две независимые зоны контроля с индивидуальной логикой, измерение амплитуд сигналов в диапазоне до 120 дБ и ( режим обработки недетектированного радиосигнала, позволяют реализовывать любые современные методики контроля. Прибор прост и удобен в эксплуатации, имеет возможность встраивания в автоматизированные системы контроля, аттестован в Госстандарте России (сертификат RU.C.27.003.A № 16022/1), зарегистрирован в Государственном реестре средств измерений под №17498-03 и допущен к применению в Российской Федерации.



Ультразвуковой толщиномер УДТ-45 обладает следующими отличительными особенностями:



  • развертка от 1 до 5 мкс;
  • Измерение толщин от 0,35- 0,4мм
  • широкополосный усилитель 0.5-15 МГц, фильтры на 1.25, 2.5, 5 и 10 МГц;
  • регулировка усиления 90 дБ;
  • импульс возбуждения прямоугольный 200В, с регулируемой длительностью;
  • частота повторения ЗИ до 800 Гц;
  • отображение сигналов в реальном недетектированном виде;
  • две зоны контроля;
  • измерение толщины по пику или по фронту;
  • точность индикации толщины: 0.01;
  • интерфейс: RS232;
  • питание: 220В АС.



Технические характеристики толщиномера УДТ-45



Общие характеристики
Развертка мин.: 0-1 мкс макс: 0-5 мкс
Диапазон скоростей 1000 - 9999 м/с
Задержка от -0,5 мкс до 992 мкс
Демпфирование 25 ом / 50ом / 1000 ом
Входной импенданс 50 ом / 600 ом
Зондирующий импульс прямоугольный, амплитудой 200 В, с изменяемой длительность от 50 до 500 нс, с шагом 25 нс
Частота повторений ЗИ 40 Гц
Усилитель широкополосный 0.5-15 МГц (-6 дБ) фильтры на 1.25,1.8, 2.5, 5 и 10 МГц
Согласование с ПЭП сторонних производителей 7 встроенных контуров с номиналами: 0,66; 1,0; 2,2; 3,3; 4,7; 6,8 и 15мкГн
Диапазон регулировки усиления 90 дБ
Детектирование радиосигнал
Зоны контроля две зоны контроля
Автоматическая Сигнализация Брака (АСБ) цветовое выделение показаний толщины при выходе измеренного значения за заданный диапазон
Интерфейс RS232
Дисплей TFT монитор 17"
Диапазон рабочих температур от +10 до 50°С
Размеры / Вес с элементами питания 600 мм х 500 мм х 600 мм / 15 кг



Комплект поставки толщиномера УДТ-45:



электронный блок толщиномера, специализированный ПК с TFT монитором, программное обеспечение, принтер, ножная педаль для управления сохранением результатов, 2 специализированных преобразователя П112-10-ММ с контактной повехностью 2х7мм, паспорт.

Введите число *


Введите число *
Сертификаты

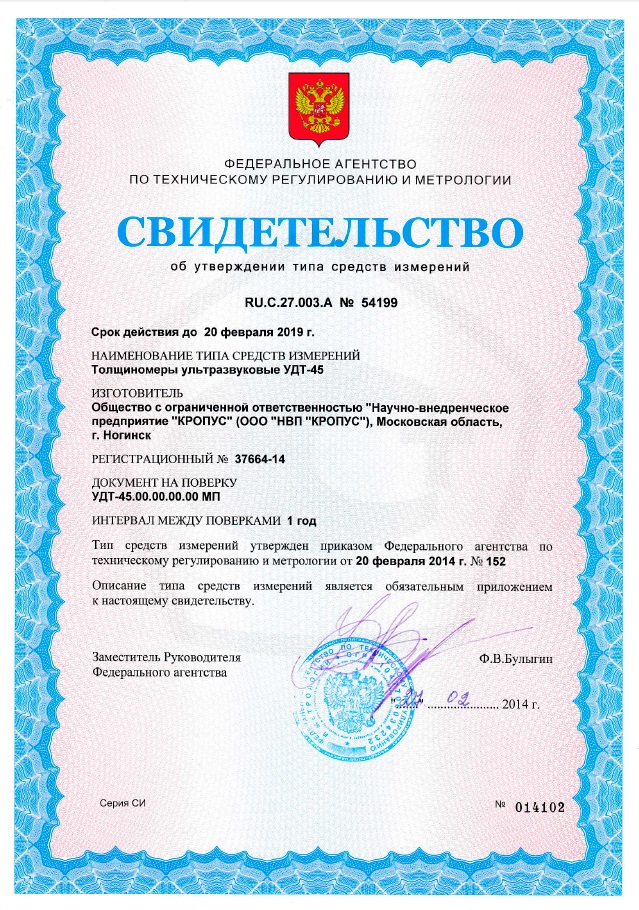

Свидетельство об утверждении типа средств измерений на толщиномеры ультразвуковые УДТ-45

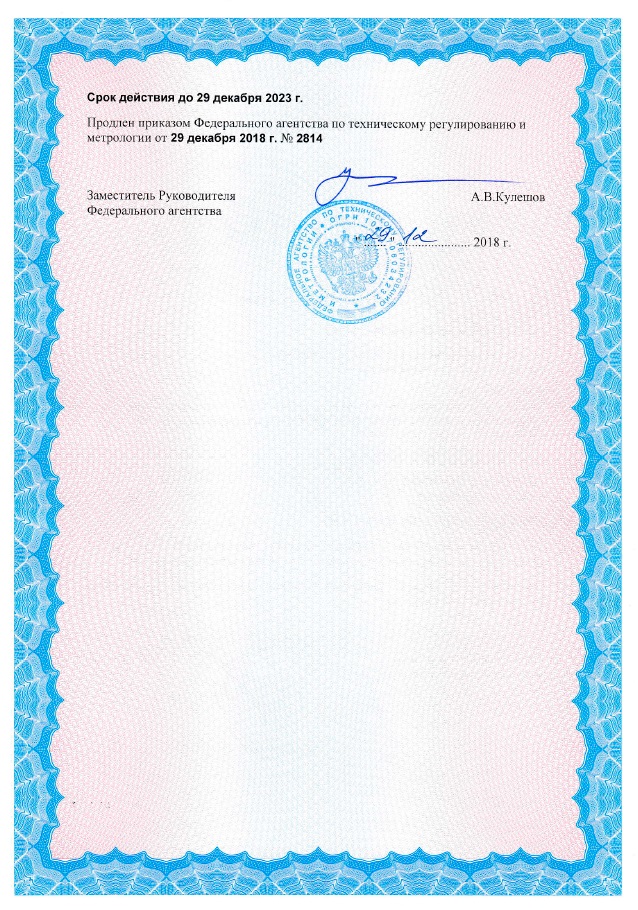

Продление. Свидетельство об утверждении типа средств измерений на толщиномер УДТ-45
