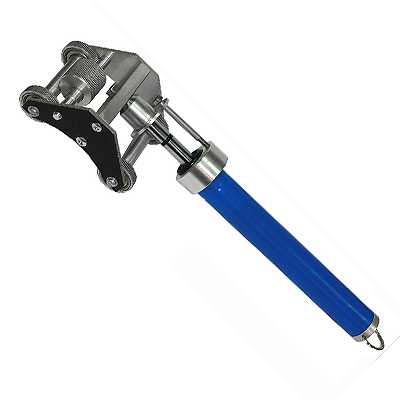

Адгезиметр АР-2М

  • Адгезиметр АР-2М

    /images/all/3/2592/big/img_5.jpg

    jijijij

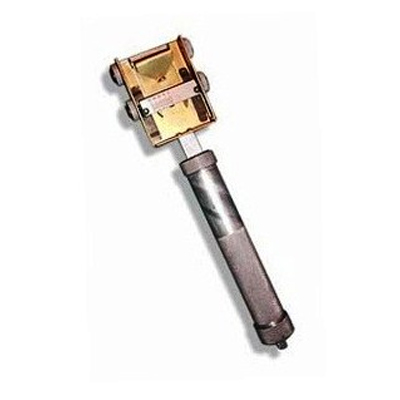

    Адгезиметр АР-2М
  • Адгезиметр АР-2М

    /images/all/3/2592/big/img_14.jpg

    Адгезиметр АР-2М

    Адгезиметр АР-2М

ЦЕНА: 5 760 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Квазар


Страна производитель: Россия Россия
Артикул: 00203
Гарантия: 1 год
Калибровка дополнительно
Руководство по эксплуатации: Скачать (PDF, 1.11MB)
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем адгезиметры и измерители адгезии по всей России курьерскими службами и транспортными компаниями!

Адгезиметр АР-2М

Назначение адгезиметра АР-2М

Адгезиметр АР-2М предназначен для определения адгезии полимерных изоляцион-ных лент, широко используемых для изоляции трубопроводов. Контроль осуществляется по методу А, согласно Приложения 4 ГОСТа 25812-83.

Основные технические характеристики адгезиметра АР-2М:

  • Диаметр трубы, мм: 273; 720; 820; 1020; 1220; 1420
  • Ширина вырезаемого образца лент, мм: от 10 до 40
  • Толщина покрытия, мм, не более: 15
  • Максимальное значение усилия отслаивания, кгс: 10
  • Угол отслаивания, °: 180
  • Габариты, мм: 275х85х30
  • Габариты чехла, мм: 300х125
  • Масса устройства в чехле, кг не более: 0,45

Комплект поставки адгезиметра АР-2М

Наименование

Количество

1.

Адгезиметр АР-2М

1 шт.

2.

Чехол

1 шт.

3.

Паспорт

1 шт.

Условия эксплуатации устройства АР-2М

Адгезиметр АР-2М используется в условиях умеренного климата в исполнении «У» категории 1 по ГОСТ 15150-69 при температуре окружающего воздуха от -40°С до +40°С и относительной влажности воздуха 85% при +20°С.

Требования к образцам

1. Образцами для испытания служат трубы с защитными покрытиями из полимерных лент отобранных по п. 4.10 ГОСТа 25812-83.

2. Определение адгезии проводят в трех точках, отстоящих друг от друга на расстоянии не менее 0,5 м.

2. Метод А.

2.1. Аппаратура.

Прибор адгезиметр АР-2М (черт.1) состоит из корпуса (1), на котором закреплены зажим (2), для удержания полосы отслаиваемого покрытия и стальной нож (3) из двух параллельно установленных лезвий, расстояние между которыми может изменяться от 10 до 40 мм.

Для опоры на трубу и фиксации постоянного угла отслаивания приблиз. 180 град. корпус на ролики (4), одну пару из которых можно передвигать и фиксировать в гнездах (5-9) в зависимости от Черт. 1 диаметра трубы. К корпусу прикреплен силоизмеритель с двумя последовательно расположенными пружинами (10), левая шкала - положение фиксатора (11) №1, правая шкала - положение фиксатора (11) №2.

2.2. Подготовка прибора к испытаниям.

2.2.1. Подвижные ролики устанавливают на приборе в соответствующие гнезда в зависимости от диаметра трубы :

Диаметр трубы, мм720820102012201420
Гнездо56789

2.2.2. Ножи, закрепленные на корпусе прибора, опускают и их помощью вырезают полосу защитного покрытия шириной от 10 до 40 мм в зависимости от ожидаемой величины адгезии (см. табл.1 настоящего стандарта):

  • при величине адгезии от 30 до 40 Н/см (от 3 до 4 кгс/см) ширина полосы 10-15 мм;
  • при величине адгезии от 1 до 5 Н/см (от 0,1 до 0,5 кгс/см) - 30-40 мм.

2.2.3. Стальным ножом надрезают конец вырезанной полосы, приподнимают его и закрепляют в зажиме прибора.

2.2.4. Прибор устанавливается на трубу с защитным покрытием, добиваясь ее контакта со всеми роликами.

2.3. Проведение испытаний.

2.3.1. Передвигая прибор по трубе, проводят отслаивание надрезанной полосы на длину 100 мм, измен. устойчивое усилие отслаивания и визуально определяя характер разрушения (адгезионный характер разрушений - обнажение до металла; когезионный характер разрушений - отслаивание по подклеивающему слою или по грунтовке; смешанный характер разрушений- совмещение адгезионного и когезионного характера разрушений).

3. Адгезию защитных покрытий (А) , Н/см (кгс/см), определяют по формуле: А= F/ b,

где F - усилие отслаивания, Н (кгс); b - ширина отслаиваемой ленты, см.

4. Обработка результатов испытаний

4.1. За величину адгезии защитного покрытия принимают среднее арифметическое трех измерений, вычисленное с погрешностью до 0,1 Н/см (0,1 кгс/см).

4.2. Запись результата измерения проводят по форме 1.

Адгезиметр АР 2М
