Анализатор качества электроэнергии AR6

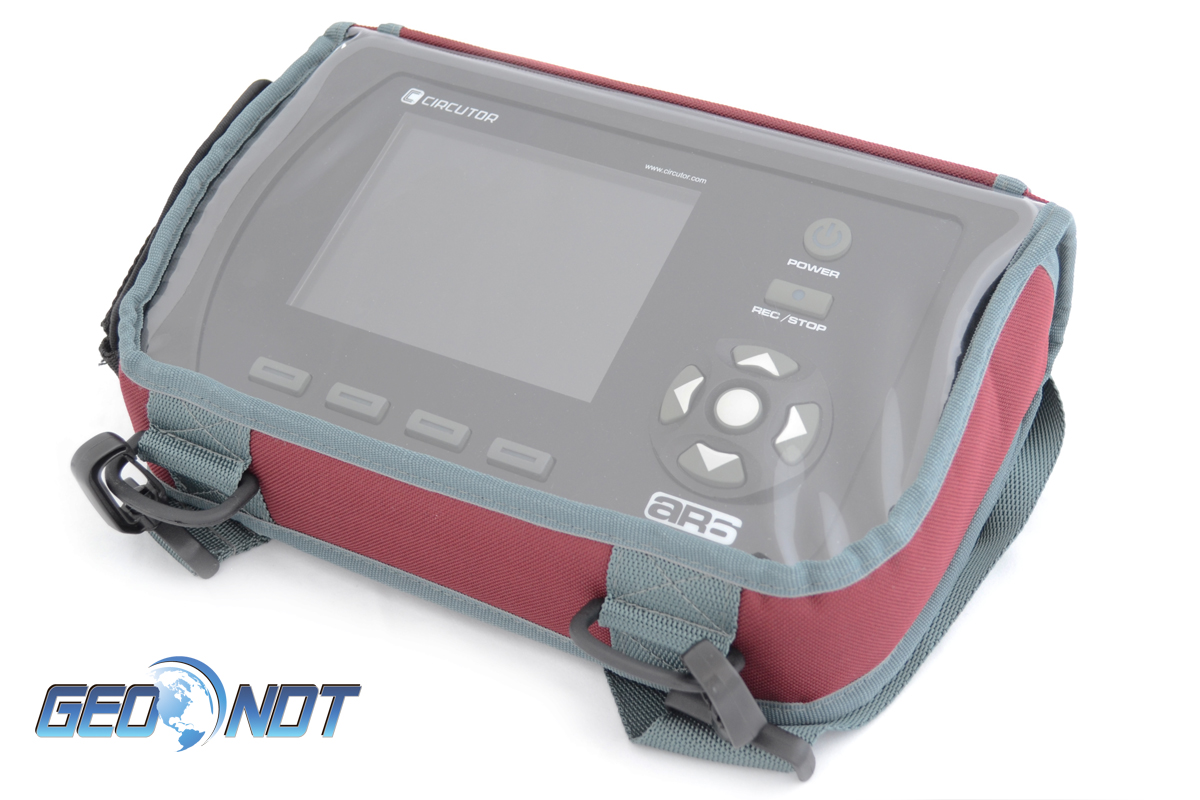

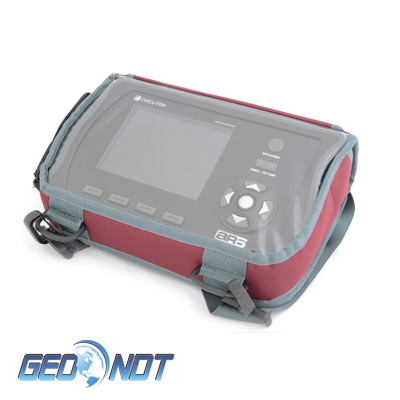

  • Анализатор качества электроэнергии AR6 в защитном чехле

    /images/all/3/2635/big/img_5.jpg

    jijijij

    Анализатор качества электроэнергии AR6

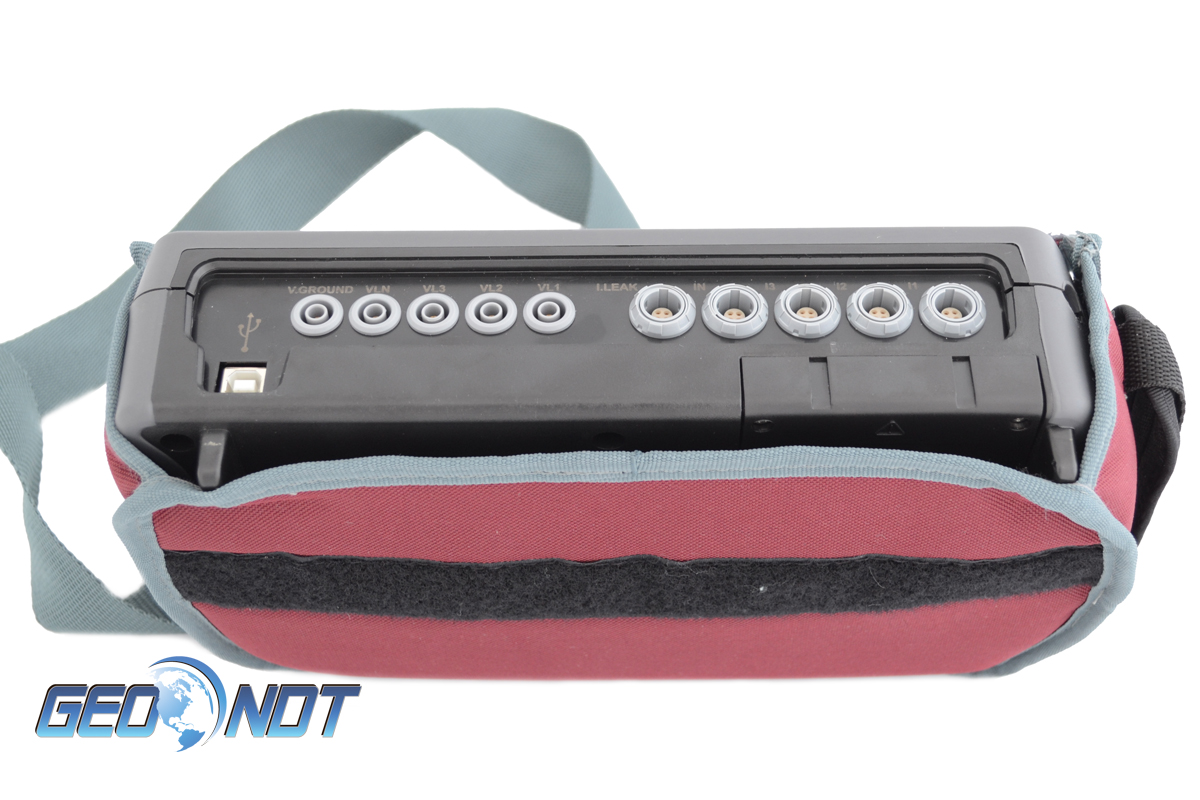

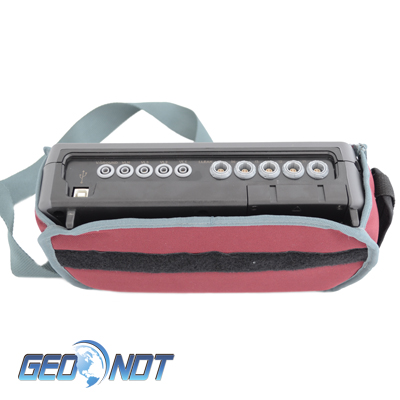

  • Анализатор качества электроэнергии AR6, разъемы

    /images/all/3/2635/big/img_14.jpg

    Анализатор качества электроэнергии AR6, разъемы

    Анализатор качества электроэнергии AR6, разъемы

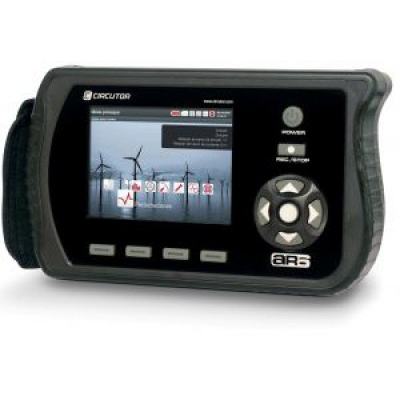

  • Анализатор качества электроэнергии AR6

    /images/all/3/2635/big/img_16.jpg

    1

    Анализатор качества электроэнергии AR6

ЦЕНА: 416 970 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
CIRCUTOR


Страна производитель: Испания Испания

В наличии!
Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению CIRCUTOR
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем анализаторы качества электроэнергии CIRCUTOR (ЦИРКУТОР) по всей России курьерскими службами и транспортными компаниями в минимальные сроки!



Тип оборудования: анализатор качества электроэнергии, электроанализатор, анализатор электричества

Производитель:CIRCUTORS.A., Испания
Серия: AR6 (
AR 6)
Описание: Прибор для анализа качества и количества электрической энергии

Гарантия на анализатор качества электроэнергии AR6: 1 год.



Портативный анализатор качества и количества энергии AR6 позволяет определить все параметры электроэнергии, предусмотренные ГОСТ 13109.

Электоанализатор Circutor AR.6 служит для измерений электроэнергии в трехфазных сетях переменного тока. Прибор применяется при проведении аудита электросетей для анализа графиков потребления активной и реактивной мощности и определения показателей качества энергии, а также при подборе УКРМ. Трехфазный портативный анализатор AR6 измеряет, вычисляет, записывает параметры переменного напряжения и тока, включая гармонические составляющие, в однофазных и трехфазных сетях.

Анализатор качества электроэнергии AR6 позволяет анализировать кратковременные возмущения: провалы, импульсы, перенапряжения наличие фликера (низкочастотной модуляции), позволяет регистрировать быстрые процессы, например, пуск двигателя.

Анализатор электроэнергии Circutor AR 6 имеет внутреннюю память для сохранения всех измеряемых параметров или вычислений для дальнейшей загрузки в компьютер.



Анализатор количества и качества электроэнергии Curcutor AR 6 применяют в следующих областях:



  • Обследование предприятий (энергоаудит - энергетические обследования)
  • Определение причин отказов оборудования
  • Оптимизация графиков энергопотребления
  • Подбор энергоснабжающего оборудования
  • Проектирование помехозащитных систем
  • Выбор компенсаторов реактивной мощности
  • Заключение договоров на энергоснабжение
  • Проверка счетчиков электроэнергии



Электроанализатор AR6 Curcutor измеряет следующие параметры качества электросети:



  • Напряжения (фаза-нейтраль, фаза-фаза) каждой фазы и среднее;
  • токи каждой фазы и средний;
  • частота сети;
  • cos φ в каждой фазе;
  • 3-фазный коэффициент мощности;
  • активная, индуктивная и емкостная мощности по фазам и суммарно;
  • неравномерность нагрузки;
  • перекос фаз;
  • активная, индуктивная и емкостная (потребленная и выданная) энергии.



Функции, выполняемые анализатором электроэнергии AR.6:



  • Энергосбережение: обнаружение и недопущение избыточного потребления энергии (кВтч); анализ графика нагрузки и обнаружение моментов времени, на которые приходилось максимальное потребление электроэнергии; расчет параметров батарей конденсаторов для компенсации реактивной мощности (квар); анализ исправности счетчиков электроэнергии и обнаружение погрешностей.
  • Электрозащита: электроанализаторы идеально подходят для периодических проверок электрических систем с низким и средним уровнем напряжения. Такие проверки включают в себя анализ процессов запуска двигателей, насыщения трансформаторов, оценку качества потребляемой электроэнергии и КПД системы.
  • Поиск оптимального решения: с помощью одного портативного анализатора качества электроэнергии можно обнаружить такие скрытые проблемы электрических систем, как утечка на землю, перегрев кабелей, наличие гармоник, фликера, разбаланса фаз и др. Кроме того, электроанализатор позволяет рассчитать параметры активных или пассивных фильтров гармоник, фильтров переключения скоростей и т.д.



Преимущества электроанализатора AR.6:



  • Маленькие габариты, легкий, переносной анализатор электроэнергии.
  • Измерения действительных среднеквадратичных значений (R.M.S).
  • Мгновенные, максимальные и минимальные значения каждого отдельного электрического параметра.
  • Измерение количества электрической энергии.
  • Измерение гармоник.
  • Измерение тока нейтрали.
  • USB подсоединение к компьютеру.
  • Возможность установки порога записи, таким образом, в память будут записываться только те данные, измеренные значения которых находятся вне определенного порога.
  • Автоматический сбор данных в память (размер памяти в зависимости от модели) через определенные пользователем промежутки времени.



В зависимости от типа анализируемой сети измеряются и могут быть сохранены в памяти анализатора AR6 следующие перечисленные параметры:



Параметр   Обозначение     L1     L2     L3     Трехфазное значение
Напряжение фаза-нейтраль V
Ток A
Ток нейтрали (только для анализатора AR5-L) IN
Частота Hz
Активная мощность kW
Реактивная мощность L (индукт.) kvarL
Реактивная мощность С (емкостная) kvarC
Полная мощность kVA
Коэффициент мощности PF
Активная энергия kWh
Реактивная энергия L kvahL
Реактивная энергия С kvahC
Гармоники напряжения
Гармоники тока
Гармоники тока нейтрали (AR5-L)



Отличительные особенности электроанализатора AR.6:



  • Установки: установки прибора выполняются через систему развертывающихся меню, которые обеспечивают удобный для пользователя процесс конфигурации.
  • Визуализация данных: с помощью жидкокристаллического 5.7" VGA LCD дисплея. Пользователь может просматривать мгновенные, максимальные и минимальные значения каждого параметра в каждой фазе.
  • Внутренняя батарея: дает возможность пользователю работать с анализатором без внешнего дополнительного источника питания. Анализатор оборудован адаптивной системой зарядки аккумуляторной батареи, которая продлевает срок жизни батареи.
  • Монтаж: анализатор удобен для работ по анализу любых типов электрических сетей (однофазных, двухфазных, 3-х проводных и 4-х проводных).
  • Измерения: при помощи трех входов по напряжению переменного тока и четырех входов по току переменного тока (через клещи .../2 В пер.тока) обеспечивают измерения средних значений основных электрических параметров в соответствии с максимальными и минимальными значениями.
  • Сбор данных: анализатор имеет внутреннюю память для сохранения всех измеряемых параметров или вычислений для дальнейшей загрузки в компьютер.
  • Программное обеспечение: в комплекте с анализатором изготовитель также поставляет удобную для пользователя программу, которая позволяет загружать данные из внутренней памяти в компьютер для дальнейшего комплексного анализа записанных данных.



Краткое техническое описание анализатора AR 6:



Анализатор качества электроэнергии AR 6 подключается с помощью датчиков тока и потенциальных проводов к одно- или трёхфазной сети 220/380В или к измерительным трансформаторам тока и напряжения сетей 6/10кВ и выше.

Электроанализатор AR.6 имеет 3 канала измерения тока и 3 напряжения (модель AR 6 оснащена дополнительным каналом для измерения тока нейтрали). Сменными датчиками тока служат клещи или гибкие кольца номиналом от единиц до тысяч ампер. По измеренным величинам процессор рассчитывает множество электрических параметров, которые отображаются на графическом ЖК дисплее анализатора и записываются в память прибора, откуда затем считываются на компьютер, снабжённый программным обеспечением для визуализации, обработки и анализа накопленной информации (ПО под Windows поставляется с прибором). Объём внутренней памяти AR 6 - 1Мб, что достаточно для запоминания результатов 5000 полных измерений анализатором ar 6 CIRCUTOR. Это количество можно значительно увеличить, если регистрировать не все параметры, а по выбору. Запись в память анализатора осуществляется с заданным интервалом от 1 секунды до 4 часов, т.е. например, если фиксировать все параметры тока (полное измерение) через каждые 9 сек, то время контроля электрической сети составит 12,5 часов или если через каждые 4 часа, то полное время регистрации составит 2 года и 4 месяца, а если количество запоминаемых прибором параметров уменьшить, то время регистрации возрастет пропорционально. Для программы "быстрые процессы" период измерения прибором AR 6 составляет - 0,02...1с.

Прибор позволяет определять кратковременную и длительную дозы фликера, отображать круговые векторные диаграммы с указанием небаланса и нессиметрии напряжения, выводить на 5,7'' цветном дисплее реальные формы кривых измеряемых параметров с возможностью сохранения картинки на экране в отдельный файл (фотофункция), определять и фиксировать скачки, провалы и прерывания напряжения на интервале от 10 мс с частотой 6400 выборок за период, передавать по USB интерфейсу записанные в большую встроенную память данные на ПК для дальнейшей визуализации, анализа и генерирования отчета в новом фирменном русифицированном программном обеспечении Power Vision Plus.

Прибор автоматически определяет коэффициент трансформации по току в зависимости от типа подключаемых токоизмерительных клещей.



  CP-5 СР-100 CPR-100 CPR-500 CPR-1000 CF-5 CP-2000 / 200 CF-10
Диапазон измерений 0,05...5 А~ 1...100 А~ 1...100 А~ 1...500 А~ 1...1000 А~ 0,1...5 А~ 1...200 А~, 10...2000 А~ 0,2 мкА ... 10А~
Номинальная частота 48..65 Гц 48..65 Гц 48..65 Гц 48..65 Гц 48..65  Гц 48..65 Гц 48..65 Гц 48..65 Гц
Вых. напряжение 2 В~ 2 В~ 2 В~ 2 В~ 2 В~ 2 В~ 2 В~ 2 В~
Диэлектрич. прочность 5200 В~, 50...60 Гц 5200 В~, 50...60 Гц 5200 В~, 50...60 Гц 5200 В~, 50...60 Гц 5200 В~, 50...60 Гц 5200 В~, 50...60 Гц 5200 В~, 50...60 Гц 5200 В~, 50...60 Гц
Погрешность 0,01 0,005 0.7% 0.7% 0.7% 1% (до 0,1А), 0,5% (до 5А) 0,5%+70 мА (диапазон 200А), 0,5%+100 мА (диапазон 2000А) 0,5% (диапазон 4А), 0,35% (диапазон 400А)
Макс.диаметр проводника 20 мм 20 мм 52 мм 52 мм 52 мм 52 мм 64 мм 100 мм
Макс.размеры плоской шины 20х5 мм 20х5 мм 1 по 50х5 мм или 4 по 30х5 мм 1 по 50х5 мм или 4 по 30х5 мм
Макс.размеры плоской ленты         1 по 50х5 мм или 4 по 30х5 мм 1 по 50х5 мм или 4 по 30х5 мм 5 по 125х5 мм или 3 по 100х10 мм 5 по 80х5 мм или 3 по 80х10 мм



Комплект поставки анализатора AR6:



  • портативный электроанализатор AR6;
  • Блок питания 100-240В/12В 3.33А (40 W макс.);
  • Батарея AR6;
  • 5 кабелей измерения напряжения;
  • Сумка для измерительных кабелей;
  • 5 гибких зажимов типа "аллегатор"
  • Коммуникационный кабель USB
  • Программное обеспечение на компакт-диске
  • Свидетельство производителя;
  • Полное руководство по эксплуатации.
