Плотномер TERRATEST 3000 GPS

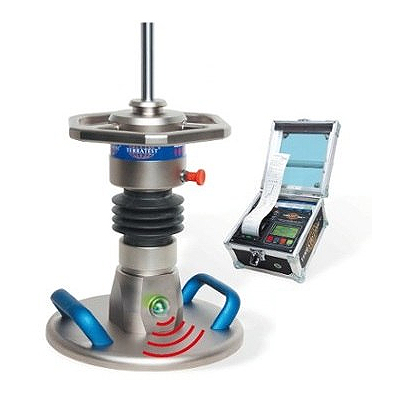

  • TERRATEST 3000 GPS плотномер, измеритель плотности грунтов

    /images/all/3/2688/big/img_5.jpg

    jijijij

    Плотномер TERRATEST 3000 GPS

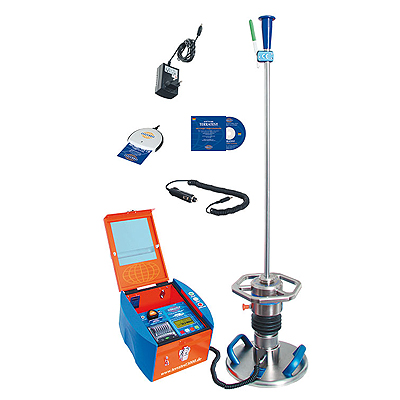

  • Плотномер TERRATEST 3000 GPS

    /images/all/3/2688/big/img_14.jpg

    Плотномер TERRATEST 3000 GPS

    Плотномер TERRATEST 3000 GPS

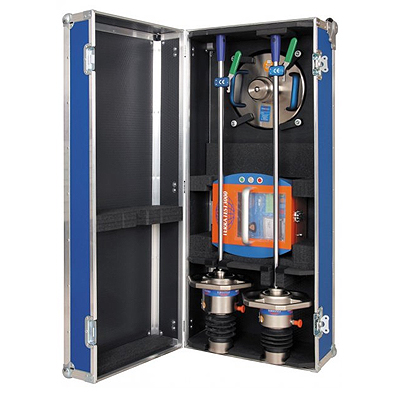

  • Транспортный бокс „МИЛАНО

    /images/all/3/2688/big/img_16.jpg

    1

    Транспортный бокс „МИЛАНО

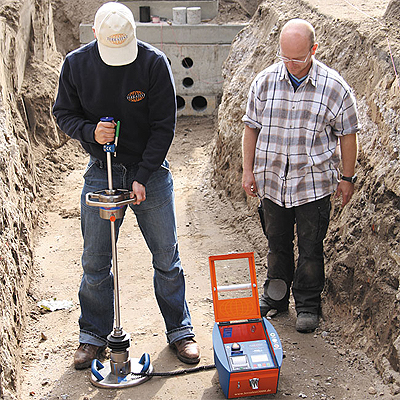

  • Измерение плотности грунта с помощью прибора TERRATEST 3000

    /images/all/3/2688/big/img_18.jpg

    1

    Измерение плотности грунта с помощью прибора TERRATEST 3000

снят с производства
ЗАМЕНА: Terratest 4000 USB

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
TERRATEST GmbH


Страна производитель: Германия Германия

Гарантия: 1,5 года
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ООО "ГЕО-НДТ" авторизованный дистрибьютор компании TERRATEST GmbH.

Доставляем плотномеры и измерители плотности грунтов по всей России курьерскими службами и транспортными компаниями.

Измеритель плотности грунта TERRATEST 3000 GPS

Плотномер TERRATEST 3000 GPS - привлекательная цена и настоящее немецкое качество!

Тип оборудования: плотномер, плотномер грунта, плотномеры, плотномер основания дороги, плотномер дорожного полотна, измеритель плотности грунтов

Производитель плотномеров грунта: TERRATEST GmbH, Германия
Серия: TERRATEST
Модели плотномеров: TERRATEST 3000 GPS

Описание: Прибор для оценки качества уплотнения (несущей способности) основания дорожного полотна.

Сертификаты на динамический плотномер грунтов TERRATEST 3000 GPS :

- Сертификат соответствия. Выдан Федеральным агентством по техническому регулированию и метрологии.

Гарантия на плотномер TERRATEST 3000 GPS: 12 месяцев.

Легкий измеритель плотности грунтов, для проведения динамичных испытаний на сжатие с использованием нагрузочной плиты, согласно Немецкой директивы TP BF-StB часть B 8.3, для определения динамического модуля упругости ( Evd ) грунтов и скальных пород. Этот высокотехнологичный динамический плотномер грунта, измеряя скорость и величину усадки грунта, гарантирует быстрые, удобные и точные результаты измерений при строительстве дорог и трубопроводов.





Плотномер грунтов TERRATEST 3000 GPS обладает следующими особенностями:





интегрированная GPS -система с интерфейсом Google ® Earth для немедленной привязки на местности
водостойкий корпус электроники с окном, для применения и при неблагоприятных условиях
комфортабельный дисплей с подсветкой, для изображения графиков измерений усадки грунтов
удобная для обслуживания, панель управления
эффективный быстрозарядный аккумулятор
внутренняя память, до 2.000 измерений
автоматический контроль надежности результатов
акустическая подача сигнала
внешние водозащищенные кнопки управления
штекерное соединение с применением высококачественных штекеров LEMO
крепко завинченная ручка безопасности с уровнем
эргономичное кольцо захвата падающего груза и скошенные ручки нагрузочной плиты для удобства работы на стройплощадке
удобное и комфортабельное программное обеспечение (программы)





Обслуживание „TERRATEST 3000 GPS" весьма не сложно, так как еще на стадии разработки конструкции и создания прибора, было обращено внимание на то, чтобы ошибочные измерения автоматически исключались внутренним надежным контролем. Таким образом, гарантировано, что после изучения руководства по эксплуатации прибора, можно профессионально обслуживать данный прибор и проводить точные измерения.

Комфортабельный графический дисплей с подсветкой делает приятной работу оператора и дает возможность снятия показаний даже при плохом освещении.





Нагрузочную плиту положить на грунт. С помощью движений или при помощи других средств, придать ей горизонтальное положение.   Вставить измерительный кабель и включить электронику. Статус опроса подтвердить кнопкой "Старт".   Следовать указаниям на дисплее: выполнить 3 предварительных и 3 измерительных удара.   Все результаты измерений и Evd -значений указываются на дисплее. Измерения запоминаются и могут быть отпечатаны.







При включении, „TERRATEST 3000 GPS" проверяет работу сенсора, заряд батареи, наличие карты с электронным чипом, готовность GPS и показывает их статус на дисплее.
При повторном нажатии стартовой клавиши, появляется меню измерений, требующее проведения 3 предварительных и 3 измерительных ударов.
После каждого измерения на дисплее отображается усадка, а также принадлежащая ей, кривая. После 3 измерения указывается Evd-значение.
Панель управления удобна и наглядно размещена. Благодаря подсветке дисплея, все показания хорошо читаемы. После проведения измерений показываются все 3-и кривые усадки грунта с Evd-значениями.





Базовый комплект поставки измерителя плотности грунтов „TERRATEST 3000 GPS"

Легкий измеритель плотности грунтов, 10 кг, согласно Немецкой директивы TP BF-StB, часть B 8.3.

Плотномер грунтов TERRATEST 3000 GPS со встроенной системой GPS состоит из:







10 кг. нагрузочное устройство с эргономичным кольцом захвата
Нагрузочная плита (диаметр 300мм)
Измерительная электроника с GPS-системой,
внутренний контроль и выравнивание измерений,
внутренняя память, до 2.000 измерений,
графический дисплей с подсветкой, для графиков,
термопринтер с бумагой, устройство считывания карты,
встроенный эффективный аккумулятор, внешние кнопки обслуживания и большое окно для работы и при плохой погоде.
Соединительный измерительный кабель с высококачественным LEMO-штекером и штыковым затвором
Удобное программное обеспечение со статистической функцией, согласно Немецкой директивы, TP BF-StB часть B 8.3, и с Google ©-Maps привязкой
Электронная карта для запоминания 125 замеров
Устройство считывания карты c чипом и USB-узлом





Инновационный динамический плотномер!



TERRATEST 3000 GPS - Умнейший в мире, измеритель плотности грунтов

При разработке прибора „TERRATEST 3000 GPS" были использованы только высококачественные компоненты.
„TERRATEST 3000 GPS" наряду с „GPS-системой с интерфейсом Google® Earth", обладает и другими важными инновациями, что делают его всемирно неповторимым эффективным измерительным прибором:



Инновации в механике:





эргономичное, шестиугольное кольцо падающего груза, со скошенными ребрами для „лучшего захвата"
скошенные ручки для более легкого обращения с нагрузочной плитой на стройплощадке
крепко завинченная ручка безопасности с интегрированным уровнем



Инновации в электронике:





интегрированная GPS-система с интерфейсом Google® Earth для немедленной позиционной привязки
внутренняя память, позволяющая производить до 2.000 измерений с USB-интерфейсом
Функция ввода текста, примечания могут быть введены в память прибора непосредственно на стройплощадке
комфортабельный графический дисплей с подсветкой, для изображения графиков полученных, во время измерений, а также для наглядной работы с меню
качественное штекерное соединение с применением высококачественных штекеров LEMO
удобное в пользовании, комфортабельное программное обеспечение для обработки результатов измерений со статистической функцией



Принадлежности для плотномера грунтов TERRATEST 3000 GPS :



10 кг
нагрузочное устройство

Evd = 15 -70 МН/м² (соответствует Ev2 до 120 MН/м²)
15 кг
нагрузочное устройство

Evd = 80 - 120 МН/м² (соответствует Ev2 до 180 MН/м²)
Транспортный бокс „МИЛАНО"
для безопасной и практической транспортировки „TERRATEST 3000 GPS"



Транспортный бокс „МИЛАНО".


Для удобного пользования наш транспортный бокс оснащен с одной стороны колесами. Высокое качество изготовления бокса делает транспортировку надежной и практичной и в длительных поездках. 15 кг нагрузочное устройство.

Для динамичных испытаний на сжатие при более высоких требованиях к несущей способности, Evd = от 80 до 120 МН/м² (соответствует Ev2 до 180 MН/м²), в вашем распоряжении 1,5-кратная сила нашего прибора с падающим грузом 15 кг.



Программное обеспечение „TERRATEST"


Программное обеспечение плотномера помогает Вам обработать и сохранить Ваши измерения, произвести их статистическую обработку, обеспечивая быстрый доступ к имеющейся базе данных плотности грунтов.
При его разработке большое значение придавалось созданию удобного для пользователя экрана, не требующего при работе с „TERRATEST" особенных компьютерных знаний. При активизации интерфейса Google® Maps (опционально доступно), для каждого измерения в маленьком окне, в нижнем левом углу экрана, раскрывается спутниковая карта, в которой документируется данный измерительный пункт.



Инновации



Интерфейс Google®-Earth
Поданная в виде заявки на изобретение GPS-система, одновременно с измерением запоминает GPS-координаты соответствующего пункта и позволяет хранить полученные данные,
включая Evd - значения, дату и время, в автоматизированной спутниковой карте. Для изображения измерительных пунктов, на Вашем ПК должен быть установлен Google®-Earth. Тогда результаты измерений могут быть точно привязаны на местности.

Карта с электронным чипом для хранения результатов измерений
На прилагаемой карте с электронным чипом (64 Кб) можно запомнить до 125 измерений. Карту просто вставить, измерения автоматически запоминаются и могут переноситься на ПК. Карту стереть и она снова готова для записи.

Распечатка на стройплощадке
С помощью интегрированного в прибор минипринтера, можно распечатать результаты измерений прямо на стройплощадке. При этом наряду с Evd-значениями будут показаны 3 кривых усадки, максимальные показатели усадки, с соответствующими им скоростями усадки, а также GPS -координаты мест измерений. Позже, каждое измерение может быть распечатано на ПК в офисе в виде DIN A 4- протокола. Кроме того, рассчитывается s/v-значение (соотношение между скоростью усадки и амплитудой усадки), характеризующее степень уплотнения грунта. Это значение увеличивается пропорционально уменьшению амплитуды усадки. При уплотненном грунте оно должно быть менее 3,5 миллисекунды (мс).

















Строительство дорог и автобанов

   Области применения и нормы

„TERRATEST 3000 GPS" соответствует нормам, согласно Немецких и Австрийских проверочных директив:

TP BF-StB, часть B 8.3, Динамичные испытания на сжатие с помощью нагрузочной плиты, легким измерителем плотности грунтов", выпуск 2003 г.
ZTVE-StB 94/04, Дополнительные технические условия и директивы для проведения земляных работ в дорожном строительстве"
ZTVT-StB 95, Дополнительные технические договорные условия и директивы для несущих слоев при земляных работах"
ZTVA-StB 97, Дополнительные технические условия и директивы при выемках грунтов в дорожном строительстве"
RVS 08.03.04, Определение плотности при помощи динамического испытания на сжатие с использованием нагрузочной плиты", март 2008 (Австрийская директива)
RIL 836, АО Немецкие железные дороги, Предписания по применению легкого измерителя плотности грунтов при железнодорожном строительстве"
Строительство мостовых и тротуаров    Строительство трубопроводов    Строительство железнодорожных путей





Строительство ангаров. „TERRATEST 3000 GPS" идеально подходит для проверки равномерности и качества плотности несущих слоев при строительстве полов промышленных предприятий.

Измерения в траншеях. Особо эффективно применение „TERRATEST 3000 GPS" при измерениях в котлованах и траншеях, а также других, труднодоступных местах.

Преимущества измерителя плотности грунта TERRATEST 3000 GPS:



Нет затратных испытаний на сжатие с использованием нагрузочной плиты.
В сравнении с затратными измерениями несущей способности грунтов с помощью транспортного средства, легкий измеритель плотности грунтов дает огромную экономию времени и затрат.


Одно измерение с плотномером грунтов TERRATEST 3000 GPS производится:

в течение 2 минут
одним человеком
без применения в качестве нагрузки транспортного средства
и в труднодоступных местах, например, в трубопроводных траншеях



Калибровка „TERRATEST 3000 GPS"



Немецкая и Австрийская директивы предписывают калибровку реализуемых приборов в одной из признанных федеральным управлением дорожного строительства организаций по калибровке.

Ударная сила падающего груза должна составлять точно 7070 ньютонов, при этом, допустимо отклонение, максимум, 20 ньютонов. Контролируется и длительность времени удара, составляющая не более 17 миллисекунд.

В процессе дальнейшего контроля замеряется усадка грунта с помощью электромеханических сенсоров и сравнивается с усадками, полученными с помощью „TERRATEST 3000 GPS"-сенсора.

Эти измерения проводятся для крепкого, среднего и мягкого оснований. И здесь отклонения должны быть очень незначительными, так как, в противном случае, прибор не будет соответствовать требованиям калибровки.

„TERRATEST 3000 GPS" соответствует всем предписанным нормам калибровки, и имеет параметры значительно лучше требуемых.

Поэтому Вы можете быть уверенны, что приобретая „TERRATEST 3000 GPS", Вы получаете высококачественный прибор для проведения надежных измерений.

Из 12 организаций по калибровке легкого измерителя плотности грунтов, признанных Федеральным управлением дорожного строительства, мы сотрудничаем с MPA.

Каждый динамический плотномер грунтов, независимо от производителя, калибруется MPA Kalibrierdienst GmbH и снабжается подробным протоколом его калибровки.



Вопросы и ответы:

Что может „TERRATEST 3000 GPS"?
„TERRATEST 3000 GPS" измеряет динамичный модуль упругости (Evd-значение) грунтов в MН/м² или MПa, позволяя делать выводы об их несущей способности или уплотнении, т.е. с помощью „TERRATEST 3000 GPS" Вы получаете и конкретные данные о степени плотности грунтов.

Каковы затраты времени на измерения при помощи „TERRATEST 3000 GPS"?
Время измерения на одном пункте составляют, максимум, 2 минуты. Измерения производятся одним человеком, после короткого инструктажа, без применения транспорта в качестве нагрузки.

Существует ли корреляция результатов измерений, данного способа и резудьтатов полученных традиционными методами статического испытания на сжатие?
Да, такая корреляция по отношению к традиционным методам существует. Она зависит от материала, грунта, а также степени уплотнения. Таблицу Немецкой проверочной директивы TP BF-StB, часть B 8.3.

До какой глубины измеряет „TERRATEST 3000 GPS"?
Глубина замеров зависит от материала и составляет от 30 до 60см, максимум, двойной диаметр нагрузочной плиты. Таким образом, подчеркивается необходимость замеров каждого слоя грунта в отдельности.

Допущен ли „TERRATEST 3000 GPS" официально к производству замеров?
Измерения с „TERRATEST 3000 GPS" признаны в Германии и Австрии официальными методами в дорожном железнодорожном строительстве.

Для каких грунтов, преимущественно, может применяться „TERRATEST 3000 GPS"?
„TERRATEST 3000 GPS" предназначен для измерения несущей способности грунтов в дорожном строительстве, причем, под понятием грунта можно также понимать наполнители, несвязанные несущие слои, ремонтируемые грунтовые покрытия, минералогические пласты, асфальт и бетон, в не затвердевшем состоянии и скальный грунт. Согласно Немецкой и Австрийской проверочной директивы, максимальный размер зерен проверяемого грунта составляет 63 мм.

Влияет ли температура и погода на производство замеров?
Согласно требованиям проверочной директивы, „TERRATEST 3000 GPS" применяется при температурах от 0 до 40°C. Для получения точных результатов измерений грунт должен быть сухим.

Введите число *
Спрашивает: Veronika:

Здравствуйте, как мы можем получить устройство и какой ценой?

Отвечает: Туришев Виктор:

Здравствуйте, Вероника.

Плотномер TERRATEST 4000 GPS в базовой комплектации 360 000р с НДС
Мобильная система "CARRELLO" 44 500 р с НДС

Доставляем до любого пограничного города России.
