Измеритель концентрации напряжений ИКН-1М-4

  • Прибор магнитометрический для определения концентрации напряжений ИКН-1М-4

    /images/all/3/2769/big/img_5.jpg

    jijijij

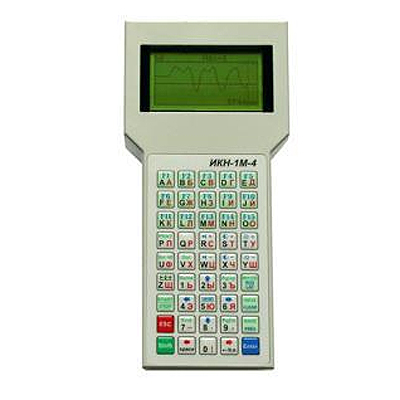

    Измеритель концентрации напряжений ИКН-1М-4

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Энергодиагностика


Страна производитель: Россия Россия

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Калинчев Олег
Менеджер по направлению Энергодиагностика
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Skype: oleg_kalinchev

Тип оборудования: Измеритель концентрации напряжений, магнитометрический прибор

Производитель толщиномеров: Россия
Серия: ИКН-1М
Модель: ИКН-1М-4

Описание: прибор магнитометрический для определения концентрации напряжений

Гарантия на измеритель ИКН-1М-4: 12 месяцев.

Метод неразрушающего контроля: метод магнитной памяти металла

Прибор внесен в Государственный Реестр СИ РФ и имеет Свидетельство Росстандарта RU.C.34.003.A №42683.

Назначение прибора:

Измеритель Концентрации Напряжений ИКН-1М-4 - это магнитометрический прибор определения концентрации напряжений, который предназначен для измерения, регистрации и обработки данных диагностики напряжённо-деформированного состояния оборудования и конструкций с использованием метода магнитной памяти металла.

Принцип работы:

Приборы типа ИКН выпускаются серийно. По принципу работы они являются специализированными многоканальными феррозондовыми магнитометрами. Напряженность магнитного поля Нр на шкалах приборов проградуирована в А/м (Ампер/метр). Длина регистрируемого перемещения датчика проградуирована в мм (миллиметрах).

Приборы типа ИКН являются уникальными средствами измерений и имеют ряд существенных отличий от производимых в России и за рубежом измерителей напряженности магнитного поля (магнитометров) на основе феррозондовых преобразователей. Их уникальность заключается как в функциональном назначении (определение зон концентрации напряжений - основных источников развития повреждений оборудования), так и в конструктивных специфических особенностях, заметно выделяющих их среди известных магнитометров

Приборы ИКН обладают следующими отличительными особенностями:

  • многоканальность (одновременно производится измерение поля Hp по нескольким каналам);
  • наличие специализированных сканирующих устройств для контроля различного оборудования (18 типов), позволяющих со скоростью до 0,5 м/сек снимать показания напряженности поля и длины объекта контроля (все сканирующие устройства защищены российскими и международными патентами);
  • возможность проведения автоматической обработки результатов контроля непосредственно на объекте (используя установленное на приборе программное обеспечение);
  • наличие энергонезависимой памяти (flash-памяти) для записи результатов контроля на объекте и возможность передачи данных на компьютер;
  • возможность записи параметров контроля с заданной частотой в единицу времени (режим "таймера"), что позволяет выполнять контроль при движении изделий относительно датчиков (контроль вращающихся элементов, движущихся тросов и канатов, контроль рельс при движении вагона-дефектоскопа и т.д.);
  • наличие в комплекте поставки программного обеспечения "ММП-Система 3.0", предназначенного для углубленной обработки результатов контроля на компьютере под Windows 95-XP/Vista, и учебного пособия по методу магнитной памяти металла.

Измеритель концентрации напряжений ИКН-1М-4 имеет следующие конструктивные и функциональные отличия от других приборов типа ИКН:

  • от 2 до 4 феррозондовых преобразователей;
  • микропроцессор 8 бит;
  • ёмкость оперативной памяти 128 Кб;
  • блок flash-памяти 4 Мб для записи результатов контроля на объекте в течение 3-4-х дней без сброса информации на компьютер;
  • специальная клавиатура (45 кнопок) с полным набором цифр и букв русского и английского языка, позволяющая не только управлять процессом контроля, но и делать необходимые записи и комментарии в память прибора;
  • жидкокристаллический экран с разрешением 128х64 точек для отображения графической информации непосредственно при контроле оборудования;
  • габаритные размеры 230х105х40 мм;
  • масса с аккумуляторными батареями 0,5 кг;
  • питание от четырех аккумуляторов DC4,8В=4х1,2В.

Общие технические характеристики приборов типа ИКН:

Диапазон измерения величины Нр

± 2000 A/м

Основная относительная погрешность измеряемого магнитного поля для каждого канала, не более

5%

Относительная погрешность измеряемой длины, не более

5%

Минимальный / максимальный шаг сканирования (расстояние между двумя соседними точками измерений поля и длины)

1 / 128 мм

Максимальная скорость сканирования при шаге 1 мм

0,2 (0,5) м/с

Скорость передачи данных на компьютер через RS232

115 кбод

Потребляемая мощность

0,8-3,0 ВxА

Рабочий температурный диапазон

-15°С...+55°С

Диапазон относительной влажности

45% - 85%

Сравнение характеристик приборов ИКН:



ИКН-1М-4

ИКН-2М-8

ИКН-3М-12

ИКН-4М-16

ИКН-5М-32

ИКН-6М-8

Количество каналов измерения Нр

2 - 4

2 - 12

2 - 16

2 - 16

2 - 32

2 - 8

Микропроцессор

8 бит

16 бит

16 бит

16 бит

32 бит

16 бит

Оперативная память

128 Кб

1 Мб

1 Мб

1 Мб

8 Мб

1 Мб

Flash-память

4 Мб

32 Мб

32 Мб

32 Мб

256 Мб

8 Мб

Клавиатура

45 кнопок

14 кнопок

45 кнопок

45 кнопок

52 кнопки

15 кнопок

Экран

ЖК, 128х64 точек

ЖК, 320х240 точек

ЖК, 320х240 точек

ЭЛ, 320х240 точек

ЖК, 800х480 точек

OLED, 320х240 точек

Габаритные размеры

230х105х40 мм

243х120х40 мм

230х105х40 мм

290х205х55 мм

250х136х48 мм

110х65х23 мм

Масса с аккумуляторными батареями

0,5 кг

0,6 кг

0,6 кг

2,0 кг

1,2 кг

0,6 кг

Питание от аккумуляторных батарей

4 шт. АА

встроенные

4 шт. АА/
встроенные

встроенные

встроенные

3 шт. АА

Питание от сетевого адаптера

DC 5В

DC 12В

DC 9В/DC 12В

DC 15В

DC 15В

-

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по магнитным приборам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для определения концентрации напряжений и неразрушающего контроля по всей России курьерскими службами и транспортными компаниями.

Введите число *


Введите число *
Сертификаты

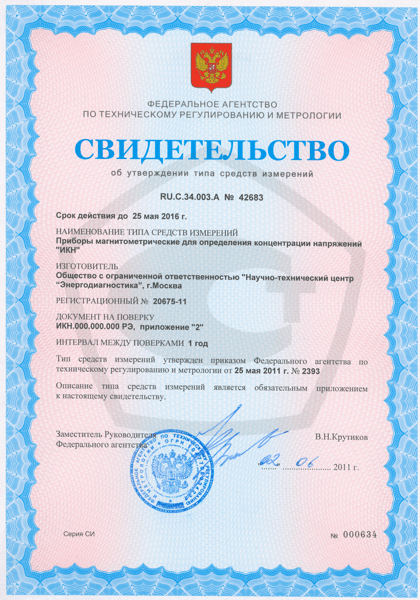

Свидетельство об утверждении типа средств измерения

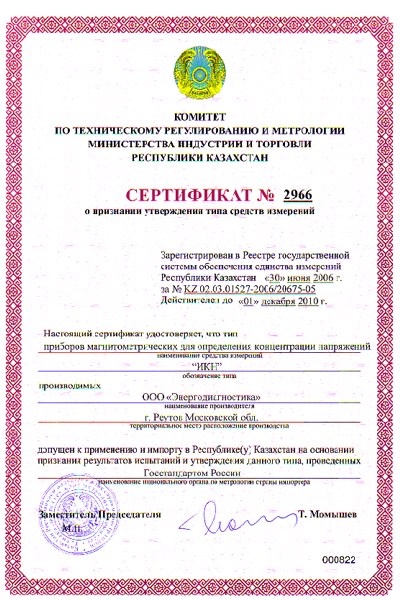

Сертификат Республики Казахстан
