Вихретоковый дефектоскоп Константа ВД1 для контроля паяных соединений

  • Вихретоковый дефектоскоп Константа ВД1 для контроля паяных соединений

    /images/all/3/3034/big/img_5.jpg

    jijijij

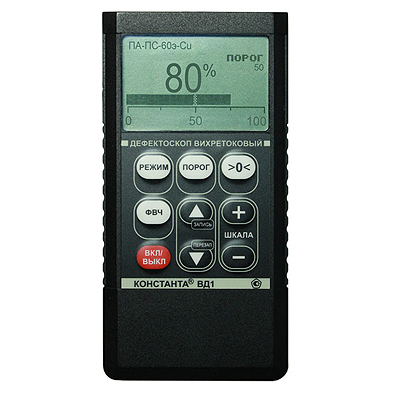

    Вихретоковый дефектоскоп Константа ВД1 для контроля паяных соединений
  • Константа ВД1

    /images/all/3/3034/big/img_14.jpg

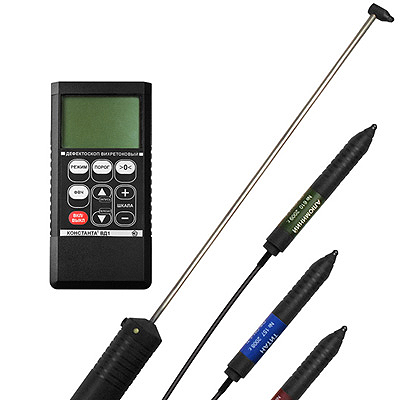

    Константа ВД1

    Константа ВД1
  • Вихретоковый дефектоскоп Константа ВД1

    /images/all/3/3034/big/img_16.jpg

    1

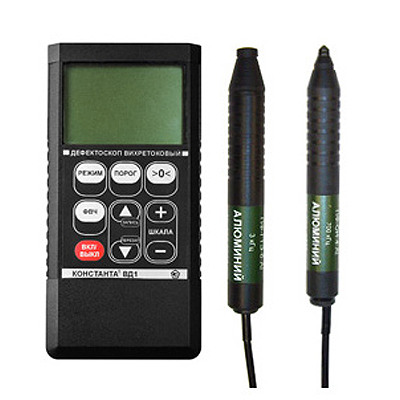

    Вихретоковый дефектоскоп Константа ВД1

ЦЕНА: 0 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Константа


Страна производитель: Россия Россия

Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 1.67MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Магнитно-вихретоковый дефектоскоп ВИД-345



Константа ВД1 для контроля паяных соединений

Тип оборудования: Дефектоскоп вихретоковой

Производитель: Россия

Модель: Константа ВД1

Описание: Прибор для оценки качества паяных соединений

Гарантия на константа ВД1 для контроля паяных соединений: 12 мес.

Назначение прибора:

Малогабаритный цифровой прибор для контроля паяных соединений Константа ВД1 предназначен для оценки качества паяных соединений лобовых обмоток статоров электрических машин большой мощности. Обнаруживает такие дефекты, как: непропай, пустоты, скопление шлака и загрязнений в припое соединения, несоответствие электропроводности материала спаиваемых проводников образцу. Имеет возможность сохранения и передачи данных в ПК через USB.



Приборы:

  • Прибор для контроля паяных соединений обмотки статора турбогенератора «Константа ВД1» в комплекте с преобразователями ПА-ПС-60э-Cu, ПА-ПС-100э-Cu
  • Прибор для контроля паяных соединений обмотки ротора и статора турбогенератора «Константа КС» в комплекте с преобразователями ПА-КСЭк-40э-Cu, ПА-КСЭк-60э-Cu и приспособлениями для фиксации вихретоковых преобразователей
  • Прибор для контроля паяных соединений «Константа ВД1» (без преобразователей в комплекте)





Особенности константы ВД1:

  • Экранированный чувствительный элемент (нет влияния деталей контролируемого изделия, расположенных рядом);
  • типы обнаруживаемых дефектов: непропай, пустоты, скопление шлака и загрязнений в припое соединения, несоответствие электропроводности материала спаиваемых проводников образцу;
  • преобразователи экранного типа (с одной стороны преобразователя -обмотка возбуждения, с другой - приемная обмотка) способны обнаруживать как поверхностные дефекты, так и дефекты, располагающиеся в толще соединения;
  • два типоразмера преобразователей с регулировкой расстояния между катушками, для контроля соединений различного размера;
  • возможность подключения преобразователей иных конструкций и типоразмеров для решения широкого круга задач;
  • удобная калибровка прибора и индикация результата контроля в процентах;
  • звуковая индикация недопустимого уровня дефекта;
  • высокая чувствительность преобразователей обеспечивается встроенной в них электроникой;
  • возможность сохранения результатов контроля в памяти прибора с последующей передачей в ПК по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta-DATA».

Технические характеристики константы ВД1:



Индикация

матричный LCD индикатор с отображением в цифровом виде уровня сигнала и порога срабатывания сигнализации;

звуковая сигнализация в корпусе прибора и через подключаемые наушники

Число ячеек памяти результатов контроля

999 с возможностью разбивки на 99 групп

Диапазон рабочих температур

0°С ... +50°С

Питание (аккумуляторы или батареи Alkaline)

2 шт., тип ААА

Время непрерывной работы

10 часов

Габаритные размеры блока обработки информации

120х60х25 мм

Масса

0,15 кг

Основные технические характеристики преобразователей

Параметр

ПА-ПС-100э-Сu

ПА-ПС-100э-Cu

ПА-ПС-60э-Сu

Cu

Толщина контролируемого паяного соединения





Максимальная

65 мм

45 мм

Минимальная

20 мм

20 мм

Ширина контролируемого паяного соединения





Максимальная

100 мм

72 мм

Минимальная

50 мм

36 мм

Материал контролируемых объектов

Медь = 50...60 МСм/м



Погрешность определения монолитности паяного соединения

15 %*



Частота тока возбуждения

50 Гц



Габаритные размеры, не более:

330х90х110 мм

310х90х80 мм

Масса, не более:

1,5 кг

1,0 кг

*Определяется погрешность контрольных образцов

Комплект поставки константы ВД1:

  • блок обработки информации;
  • преобразователи ПА-ПС-100э-Cu, ПА-ПС-60э-Cu;
  • аккумуляторы ААА (4 шт.);
  • зарядное устройство;
  • кабель связи с ПК по интерфейсу USB;
  • компакт-диск с драйверами и программой «Constanta - DATA»;
  • руководство по эксплуатации;
  • кейс для хранения и транспортировки.

Дополнительный комплект поставки константы ВД1:

  • Наборы контрольных образцов, блок питания от сети 220 В.

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по дефектоскопам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем дефектоскопы вихретоковые по всей России курьерскими службами и транспортными компаниями.

Введите число *


Введите число *
Сертификаты

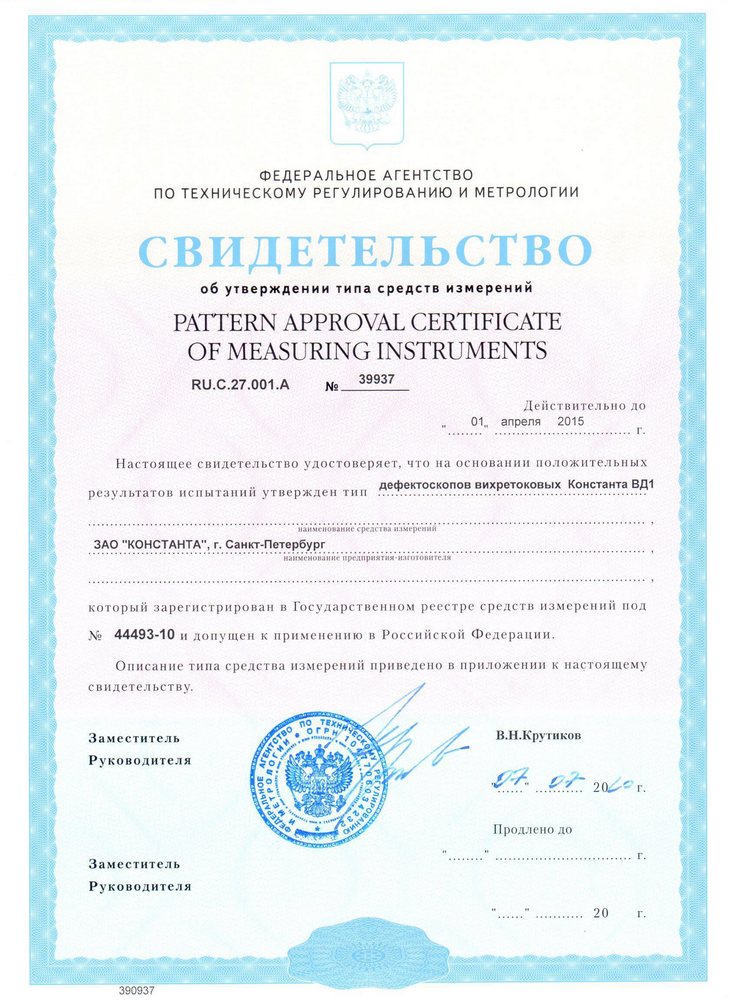

Свидетельство об утверждении типа средств измерения

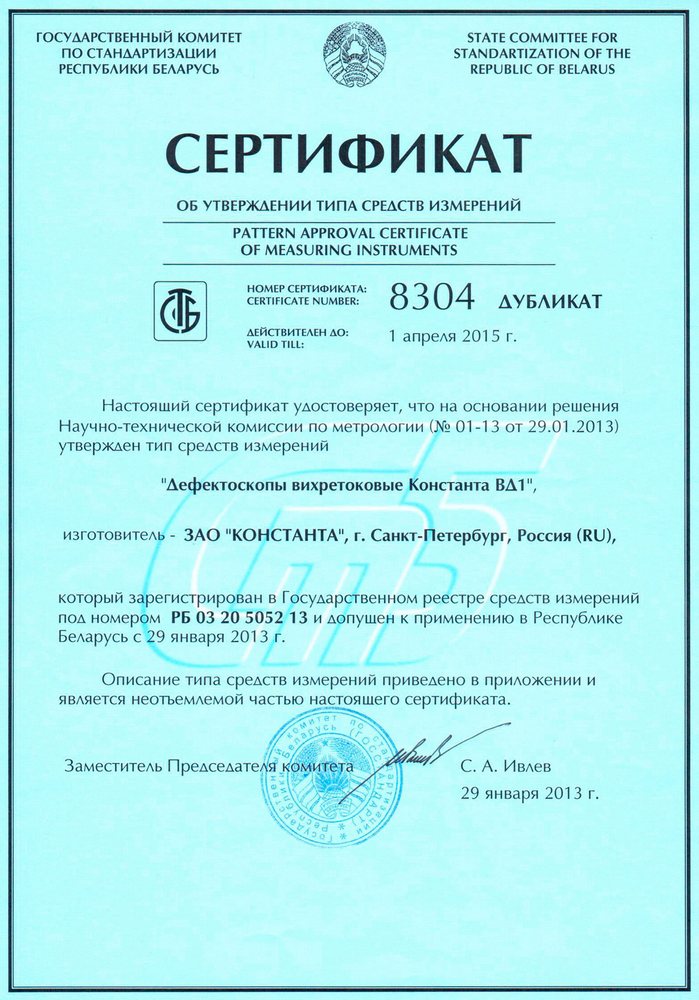

Сертификат республики Белорусь

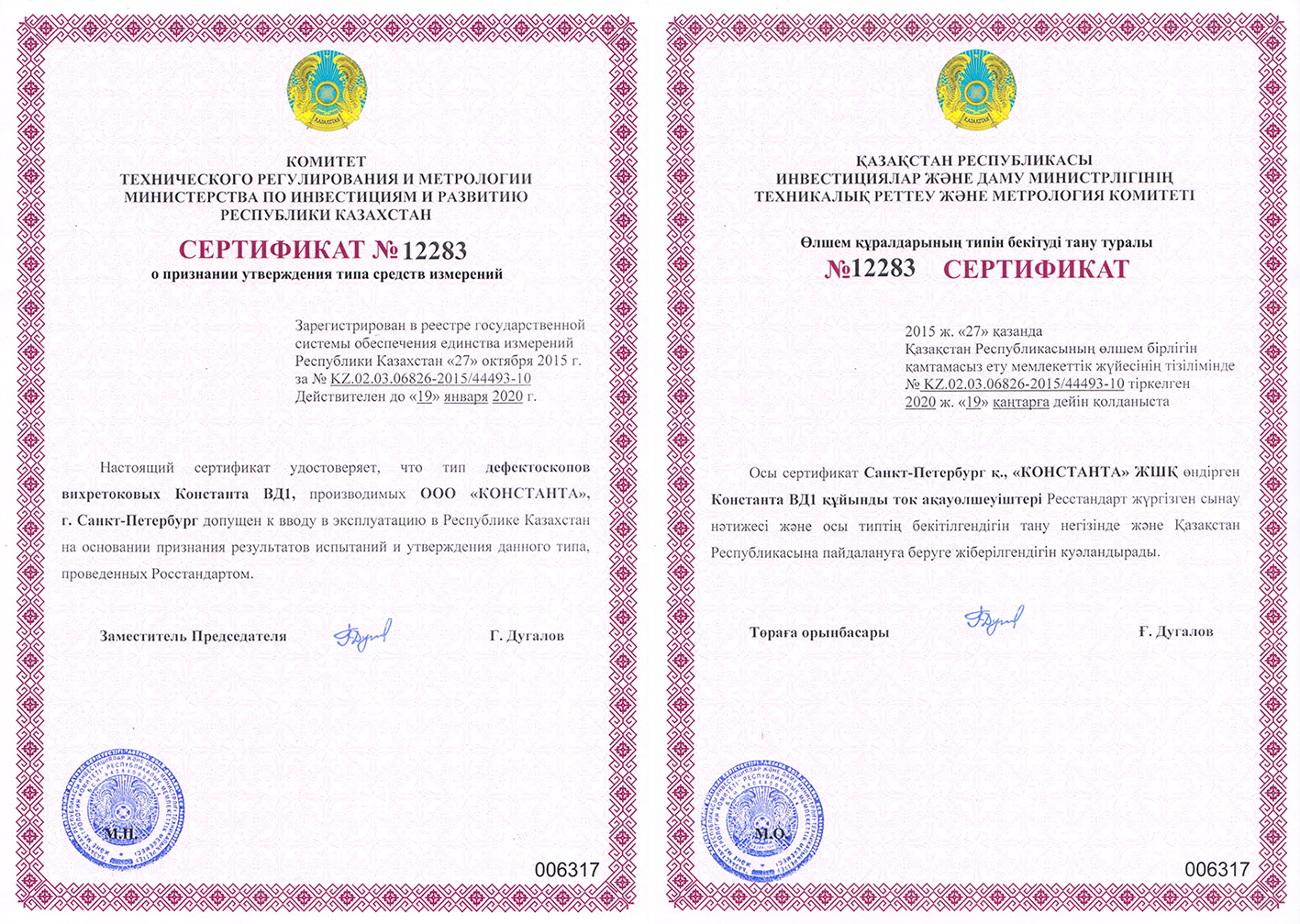

Сертификат республики Кахзахстан
