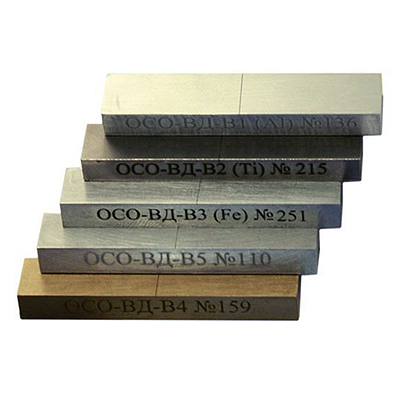

    Отраслевые контрольные образцы

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Константа


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.



Отраслевые контрольные образцы

Тип оборудования: Дефектоскоп, отраслевые контрольные образцы.

Производитель: Россия

Гарантия на отраслевые контрольные образцы: 12 мес.

Отраслевые контрольные образцы «ОСО-ВД» стандартный комплект (3 образца)

Технические характеристики отраслевых контрольных образцов:



Тип

Материал

Имитируемый дефект

Величина дефекта

Шероховатость рабочей поверхности

Глубина

Раскрытие

ОСО-ВД-В1 (Al)

Д16Т σ = 17,5 МСм/м

















Поверхностная трещина

0,2 мм











Не более

 0,1 мм













Ra = 1,25 мкм

ОСО-ВД-В2 (Ti)

Титановый сплав

 σ = 1 МСм/м

0,5 мм

ОСО-ВД-В3 (Fe)

30ХГСНА

0,2 мм

ОСО-ВД-В4

Алюминиевый сплав

 σ = 8 МСм/м

0,2 мм

ОСО-ВД-В5

Алюминиевый сплав

 σ= 24 МСм/м

0,2 мм

ОП-НО-037



Ст. 45







Поверхностная трещина на поверхности с большой шероховатостью

0,2 мм

 0,5 мм

 1,0 мм

 2,0 мм



Не более

 0,3 мм



Ra = 1,25 мкм

СОП-НО-038







Ст. 20

0,6 мм









Не более

 0,3 мм

Rz = 160 мкм



СОП-НО-038 (ТПС))

0,2 мм

 0,5 мм

 1,0 мм

 2,0 мм



Ra = 1,25 мкм

0,6 мм

 (2,0 мм)

Rz=320 мкм

СОП-205



Д16Т σ = 17,5 МСм/м

Трещина во втором слое под бездефектным листом металла, развивающаяся от заклепки





Протяженность 7 мм,

 раскрытие не более

 0,1 мм





Ra = 1,25 мкм

СОП-206

Литьевой алюминиевый сплав

 σ = 25 МСм/м

Трещина, развивающаяся со стороны, противоположной стороне контроля

Остаточная толщина металла

 6,0 мм

 4,0 мм

 2,0 мм

Раскрытие

 не более

 0,5 мм





Ra = 1,25 мкм

СОП-207



Д16Т σ = 17,5 МСм/м

Трещина во втором слое под стыком листов металла

Протяженность 22мм,

 раскрытие

 не более 0,1 мм



Ra = 1,25 мкм



















































































*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по отраслевым контрольным образцам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем контрольные образцы к вихретоковым дефектоскопам по всей России курьерскими службами и транспортными компаниями.
