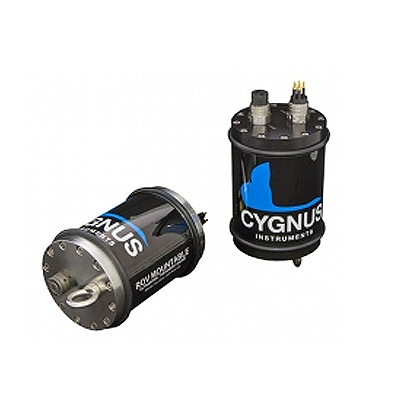

Ультразвуковой толщиномер Cygnus ROV Mountable

  • Ультразвуковой толщиномер Cygnus ROV Mountable

    /images/all/3/3223/big/img_5.jpg

    jijijij

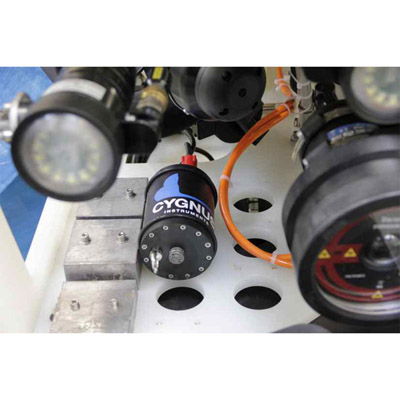

    Ультразвуковой толщиномер Cygnus ROV Mountable
  • Ультразвуковой толщиномер Cygnus ROV Mountable

    /images/all/3/3223/big/img_14.jpg

    Ультразвуковой толщиномер Cygnus ROV Mountable

    Ультразвуковой толщиномер Cygnus ROV Mountable

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
CYGNUS INSTRUMENTS


Страна производитель: Великобритания Великобритания
Артикул: 001-7149/5
Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 879.24KB)
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем толщиномеры Cygnus по всей России курьерскими службами и транспортными компаниями.



Ультразвуковой толщиномер Cygnus ROV Mountable

Тип оборудования: Ультразвуковой толщиномер, измеритель толщины

Производитель: Cygnus Instruments (Англия)

Серия: Cygnus ROV Mountable

Модель: Cygnus ROV Mountable

Описание: Прибор для измерения толщины



Гарантия на ультразвуковой толщиномер Cygnus ROV Mountable: 12 мес.

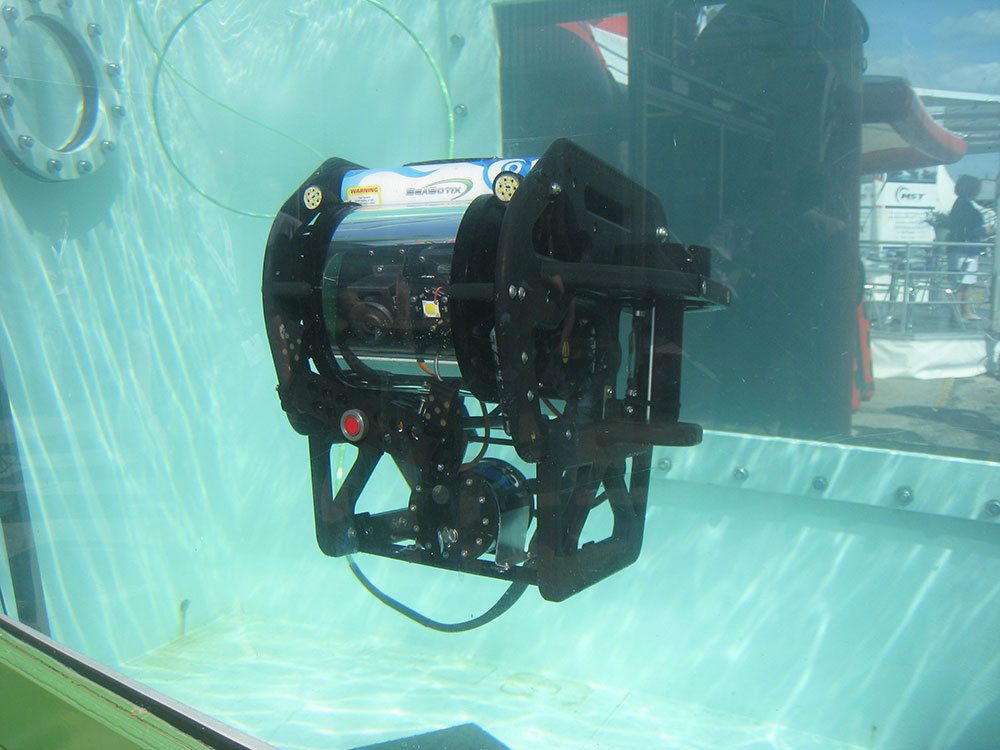

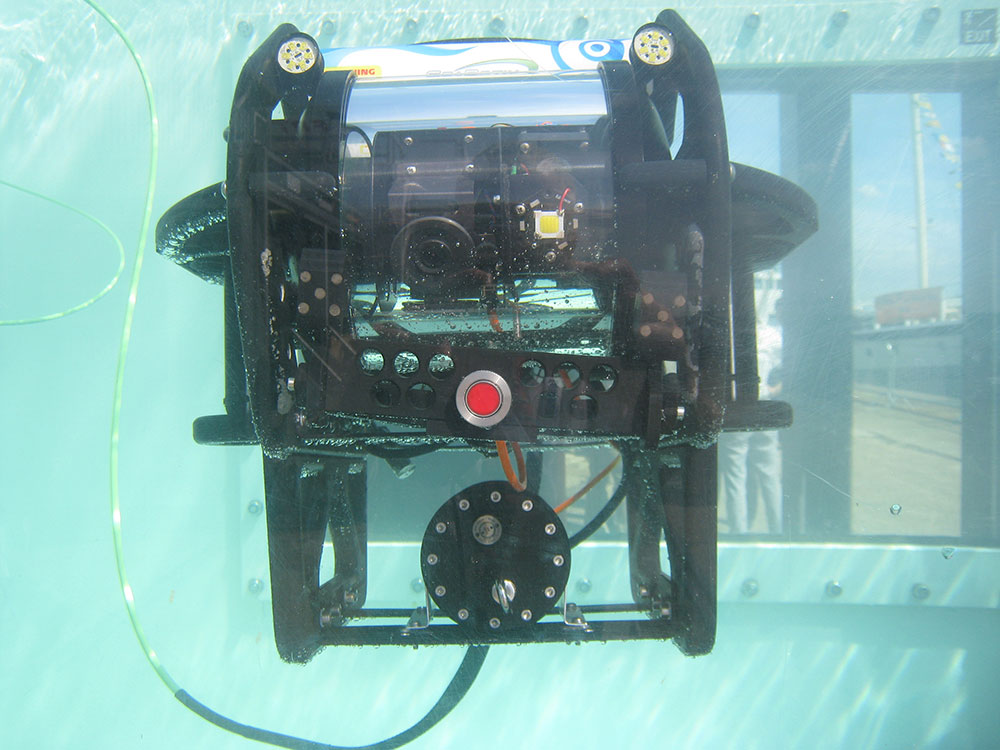

ROV - телеуправляемый необитаемый подводный аппарат.



Назначение прибора:

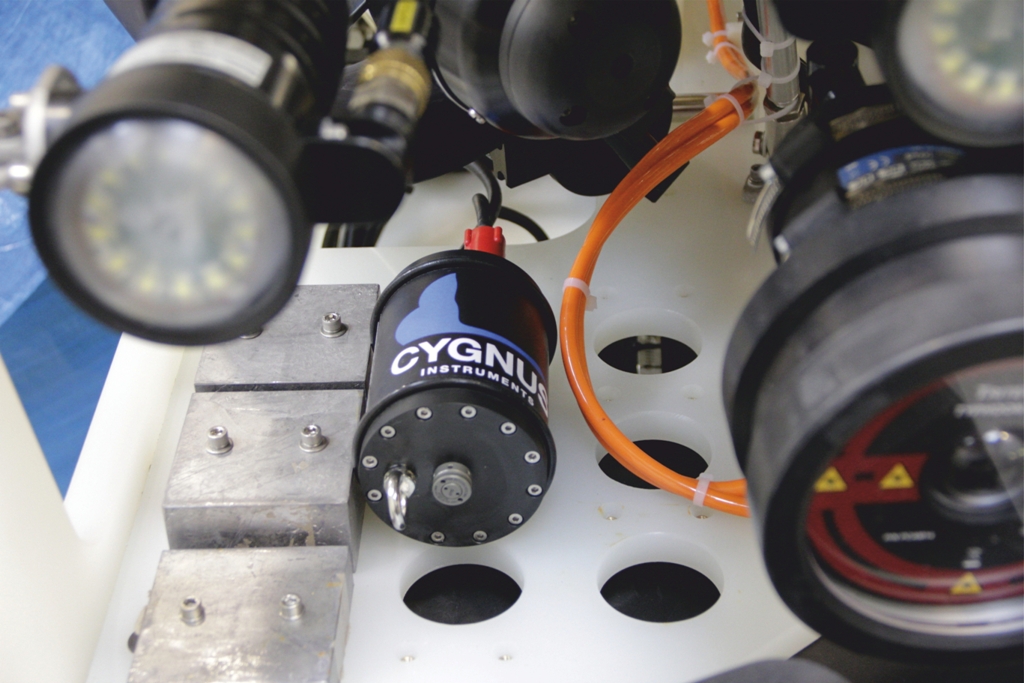

Многофункциональный эхо-ультразвуковой толщинометр Cygnus ROV Mountable разработан специально для ROV - телеуправляемых необитаемых подводных аппаратов. Измеритель толщины Cygnus ROV Mountable выпускается в двух вариантах: на номинальные глубины 2000м и 4000м. Прибор предназначен для измерения толщины металла через покрытие в самых суровых условиях эксплуатации.



Выделенное программное обеспечение показывает даты, время и толщину на поверхности, которые могут быть зарегистрированы или сохранены. Кроме того, имеется ретранслятор Topside (TSR), позволяющий удаленно отображать измерения толщины и накладывать их на видеосигнал. Это позволяет выводить измерения на экран монитора ROV-камеры.



Особенности ультразвукового толщиномера Cygnus ROV Mountable:

  • Выпускается в двух моделях с различной номинальной глубиной: M5-ROV-2K (2000 м) и M5-ROV-4K (4000 м).
  • Возможность выбора режима толстых покрытий (Deep Coat) для измерения толщины металла под покрытием до 20мм.
  • Поставляется с ПО CygLink, позволяющим отображать и регистрировать измерения толщины от ROV на на ПК, которые затем могут быть сохранены в файл и распечатаны.
  • CygLink имеет два типа соханения данных: быстрая запись для простой записи данных и структурированный режим с четырьмя шаблонами записи.
  • Возможность отправки данных через соединение RS-422 на поверхность. Прибор может работать с кабелем до 1200м.
  • Простая калибровка на повержности с помощью ПО CygLink или устройства Topside Repeater (TSR).



Технические характеристики ультразвукового толщиномера Cygnus ROV Mountable:



Материалы

Скорость звука от 1000 до 9995 м/с

Диапазон измерения для стали

3 мм - 250 мм с преобразователем 2.25 МГц

2 мм - 150 мм с преобразователем 3.5 МГц

1 мм - 50 мм с преобразователем 5 МГц

Точность

0.1 мм или 0,1% от измерения толщины, в зависимости от того, что больше, при калибровке в соответствии с калибровочными процедурами Cygnus Instruments

Разрешение

0.05мм

Зонды

Монокристаллический для условий высокого давления.13 мм - 2.25, 3.5 или 5 MHz

Питание

7.0 - 30 V dc @ 150 mA (макс)

Размер

88.90 мм x 205 мм

Вес

Model M5-ROV-2K = 0.9 кг

Model M5-ROV-4K = 4.1 кг

Рабочая температура

10 °C до +50 °C

Тесты

ModelM5-ROV-2K тестирована на глубине до 3км

ModelM5-ROV-4K тестирована на глубине до 6 км

Связь  RS

RS-422 Simplex Single Pair или RS-232 TXD 2400 или 9600 Baud

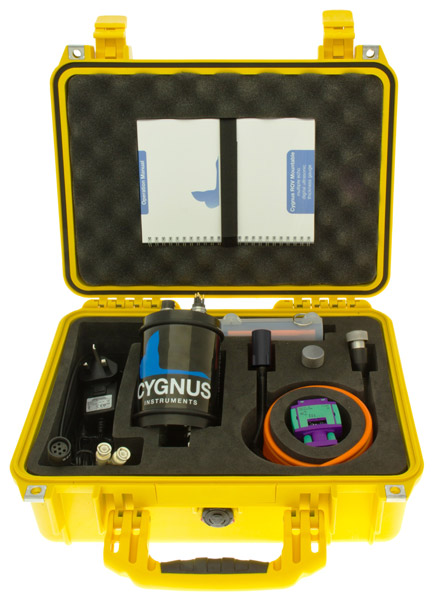

Комплект поставки ультразвукового толщиномера Cygnus ROV Mountable:

  • толщиномер Cygnus ROV Mountable
  • Кабели питания и данных
  • Кабель зонда (5м)
  • USB конвертер RS-422 и RS-232
  • ПО CygLink
  • Мембранная смазка
  • Сменные мембраны
  • Ключ для кольцевой фиксации мембран
  • Сменные о-кольца
  • Тестовый блок 15 mm
  • Сменные 1А зажимы
  • Ключ 3мм
  • Силиконовая смазка
  • Кейс для переноски



Дополнительные принадлежности:



Репитер TOPSIDE CYGNUS



Репитер Cygnus Topside Repeater (TSR) доступен как опция и имеет возможность отображать измерения толщины дистанционно и накладывать их на видеосигнал. Это позволяет транслировать измерения на экран монитора ROV-камеры.





РЕШЕНИЯ ДЛЯ ОБРАБОТКИ ПРЕОБРАЗОВАТЕЛЕЙ



Обработчик Cygnus G1 для наблюдения, осмотра и легкой работы подводных аппаратов класса ROV:  обработчик преобразователя Cygnus G1 предназначен для использования в ROV-системах наблюдения, контроля и освещения. Он изготовлен из легкого и прочного ацетального сплава. Он оснащен регулируемым монтажным кронштейном, позволяющим оптимально позиционировать ультразвуковой преобразователь. УЗ преобразователь расположен на шарнирном кронштейне, который допускает до 15 градусов движения в обеих плоскостях, что позволяет автоматически выравнивать поверхность преобразователя с измерительной поверхностью, что облегчает работу пилота ROV.



Обработчик Cygnus S1 для инспекции корпуса судна ROV: в дополнение к диапазону толщиномеров Cygnus ROW Mountable, обработчик преобразователя Cygnus S1 разработан для использования в инспекционных и средних ROV, выполняющих осмотры корабля.



Обработчик Cygnus W1 ROV: в дополнение к толщиномеру Cygnus ROV Mounted, обработчик Cygnus W1 был разработан, чтобы предложить решение для обработки преобразователей для работы с толстым слоем рабочей массы ROV.



*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по толщиномерам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для измерения и контроля толщины по всей России курьерскими службами и транспортными компаниями.
