Лазерный сканер Z+F IMAGER 5010 с встроенной фотокамерой

  • Лазерный сканер Z+F IMAGER 5010 с встроенной фотокамерой

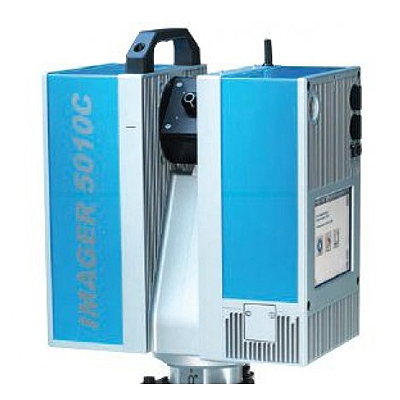

    /images/all/3/3282/big/img_5.jpg

    jijijij

    Лазерный сканер Z+F IMAGER 5010 с встроенной фотокамерой

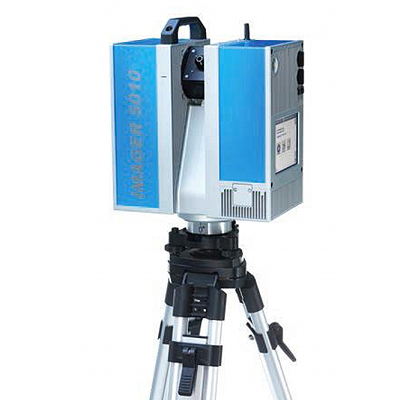

  • /images/all/3/3282/big/img_14.jpg

  • /images/all/3/3282/big/img_16.jpg

    1

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Z+F (Zoller-Fröhlich)


Страна производитель: Германия Германия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем тахеометры, нивелиры, теодолиты, дальномеры, полевые контроллеры, сканеры и геодезическое оборудование по всей России курьерскими службами и транспортными компаниями.

Лазерный сканер Z+F IMAGER 5010 с встроенной фотокамерой

Тип оборудования: Лазерный сканер, тахеометр, геодезический прибор

Производитель: Zoller + Fröhlich, Германия

Серия: Z+F IMAGER

Модель: Z+F IMAGER 5010

Описание: Прибор для сканирования

Гарантия на лазерный сканер Z+F IMAGER 5010 с встроенной фотокамерой: 12 мес.

Назначение прибора:

Лазерный сканер Z+F Imager 5010 с встроенной фотокамерой позволяет получать не только высокоточные геометрические данные объекта, но и производить фотографирование без каких-либо дополнительных фотографических аксессуаров. Дальность измерений до 187 метров, высочайшая точность, скорость и способность работать при температуре от -10 до +50 градусов, компания Zoller + Fröhlich (Германия) оснастила сканер фотокамерой с возможностью создания фотоснимков c расширенным тоновым диапазоном (HDR).

Сканер сочетает в себе преимущества как сканеров средней, так и ближней дальности и позволяет получать новый уровень точности фазовых сканеров, сочетая в себе два главных преимущества - невероятно быстрый процесс сканирования, который, при этом, дает непревзойденную точность измерений и малые шумы.

Оснащенный лазером 1-го класса Imager 5010 позволяет сканировать в любых условиях, не опасаясь причинить вред здоровью людей, что повышает безопасность его использования.

Наличие цветного дисплея на сканере позволяет просматривать только что полученные данные. Сенсорный дисплей и никаких кнопок рядом с ним - простым нажатием на экран можно легко выполнять простые рутинные операции по управлению сканером. Это дает пользователю возможность автономной работы со сканером - больше не надо использовать компьютер для контроля получаемых данных.

При использовании сканера на промышленных площадках в комплексе с программным обеспечением LFM Modeller, можно построить трехмерные модели цехов, заводских территорий и оборудования с дальнейшей передачей в наиболее распространенные программные пакеты.

Использование сканера на промышленных объектах и в архитектуре позволяет получить данные высокой точности и детальности для создания точных 3D моделей и чертежей.

Общее время работы с фотографированием на одной стоянке сканера составит менее 10 минут при выборе средней плотности сканирования и высоком качестве получаемых результатов: около 3 минут 22 секунд на выполнение сканирования (360º×320º) и около 3 минут 30 секунд на получение панорамного фотоизображения.

Технические характеристики лазерного сканера Z+F IMAGER 5010 с встроенной фотокамерой:

Лазерная система

Класс лазера

1

Расходимость пучка

< >

Размер пучка

3,5 мм (на расстоянии 0.1 м)

Диапазон

187 м (расстояние разрешения неоднозначности)

Минимальное расстояние съемки

0,3 м

Минимальное разрешение

0,1 мм

Частота сбора данных

1,016 млн. точек в секунду

Линейная ошибка

< >

Точность измерения расстояния, СКО

отражение 14%

отражение 37%

отражение 80%

Точность измерения расстояния на 10 м

0,5 мм

0,4 мм

0,3 мм

Точность измерения расстояния на 25 м

1,0 мм

0,6 мм

0,5 мм

Точность измерения расстояния на 50 м

2,7 мм

1,2 мм

0,8 мм

Точность измерения расстояния на 100 м

10,0 мм

3,8 мм

2,0 мм

Устройство отклонения луча

Вертикальная система вращения

Полностью закрытое зеркало вращения

Горизонтальная система вращения

Сканер вращается вокруг вертикальной оси

Вертикальное поле зрения

320°

Горизонтальное поле зрения

360°

Вертикальное разрешение

0.0004°

Горизонтальное разрешение

0.0002°

Точность по вертикали

0.007°

Точность по горизонтали

0.007°

Скорость сканирования

до 50 об/сек (3000 об/мин)



Угловое разрешение

Продолжительность скана

Пикселей/360°
гориз./вертик.

Низкое качество

Нормальное качество

Высокое качество

Премиальное качество

"Обзорное"

1 250

0:13 мин

0:26 мин

0:52 мин

1:44 мин

"Низкое"

2 500

0:26 мин

0:52 мин

1:44 мин

3:24 мин

"Среднее"

5 000

0:52 мин

1:44 мин

3:22 мин

6:44 мин

"Высокое"

10 000

1:44 мин

3:22 мин

6:44 мин

13:28 мин

"Супервысокое"

20 000

3:28 мин

6:44 мин

13:28 мин

26:56 мин

"Ультравысокое"

40 000

6:56 мин

13:28 мин

26:5 мин

53:20 мин

"Экстремально высокое"

100 000

-

1:21 ч

2:42 ч

3:24 ч

Общие характеристики



Двухосевой компенсатор

разрешение: 0,001°

диапазон измерения: ±0.5°

точность: < >

выбор между вкл. и откл. состоянием

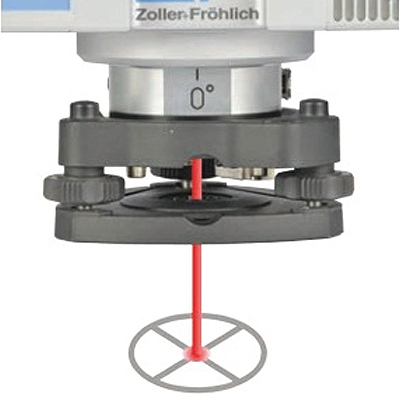

Лазерный отвес

класс лазера 2

точность отвеса 0,5 мм /1м

диаметр лазерного пятна < >

Экран нивелирования

Функция электронного уровня во встроенном ПО и в Laser Control

Хранение данных

Встроенная флеш-карта на 64 Гб, 2 х внешних разъема дл накопителей 32 Гб

Передача данных

Ethernet или USB 2.0

Встроенная панель управления

Операции с сенсорным экраном, цветной дисплей отображает результаты сканирования и фотографии с функциями измерения и навигации

Интерфейсы

2 x USB, LEMO 9-pin и LEMO 7-pin для подключения M-Cam и внешних сенсоров, таких, как GPS, одометры

Источник питания

Входное напряжение

24 В постоянный ток (сканер)
100 - 240 В переменный ток (адаптер питания)

Потребление энергии

В среднем < >

Время работы

> 2.5 часов (внутренняя батарея)

Внешние условия

Рабочая температура

-10° C ... +45° C

Температура хранения

-20° C ... +50° C

Условия освещения

Работает в любых условиях - от яркого света до полной темноты

Влажность

неконденсируемая

Пылевлагозащита

IP53

Размеры и вес

Сканер

Размеры (ширина х глубина х высота)

170x286x395 мм

Вес

9,8 кг

Аккумулятор

Размеры (ширина х глубина х высота)

170x88x61 мм

Вес

1,2 кг

Адаптер питания

Размеры (ширина х глубина х высота)

35x67x167 мм

Вес

0,54 кг

Комплект поставки лазерного сканера Z+F IMAGER 5010 с встроенной фотокамерой:

  • Сканер Z+F IMAGER 5010 с встроенной фотокамерой- 1 шт.
  • Дополнительный комплект аккумулятора - 1 шт.
  • Зарядное устройство - 1 шт.
  • Кабель Ethernet - 1 шт.
  • Кабель питания - 1 шт.
  • Удлинительный кабель - 1 шт.
  • Рабочее место ПО Z+F LaserControl Professional - 1 шт.



*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по лазерным сканерам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем геодезическое оборудование по всей России курьерскими службами и транспортными компаниями.
