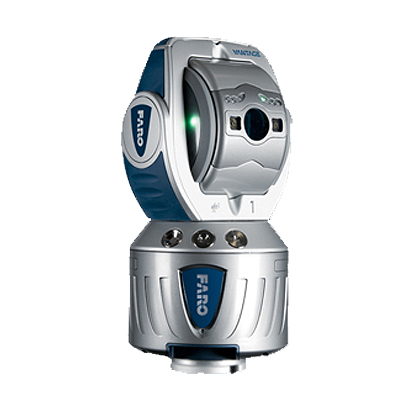

    /images/all/3/3502/big/img_5.jpg

    jijijij

    Координатно-измерительная машина FARO Laser Tracker Vantage

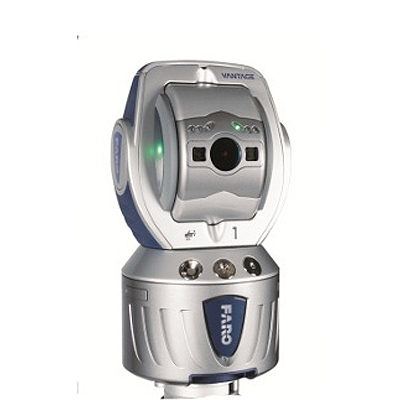

  • /images/all/3/3502/big/img_14.jpg

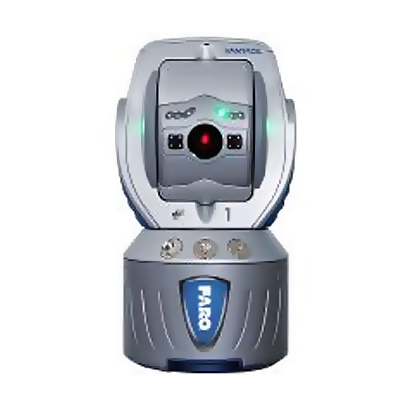

  • /images/all/3/3502/big/img_16.jpg

    1

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
FARO


Страна производитель: США США

Гарантия: 1 год
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Чекалкин Виталий
Менеджер по направлению FARO
Здравствуйте! Меня зовут Чекалкин Виталий.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 154

Моб.: +7 (929) 616-93-03

E-mail: cheka@geo-ndt.ru

Skype: vitalidze82



Координатно-измерительная машина FARO Laser Tracker Vantage

Тип оборудования: Координатно-измерительная машина, КИМ

Производитель: FARO Technologies Inc., США

Серия: FARO Laser

Модель: Laser Tracker Vantage

Описание: Устройство для контроля и измерения геометрических примитивов (точки, окружности, плоскости, конусы, цилиндры и т.д.), расстояние и углы, отклонение формы и взаимного расположения.

Гарантия на координатно-измерительную машину FARO Laser Tracker Vantage: 12 мес.

Назначение прибора:

Координатно-измерительная машина FARO Laser Tracker Vantage с рабочей зоной (в диаметре) до 160 м. Точная и мобильная координатно-измерительная машина, позволит создавать проекты, оптимизировать процессы и воплощать решения, измеряя быстро, просто и точно. Самая маленькая и легкая из моделей этого ряда, что облегчает работу и транспортировку.



Преимущества КИМ FARO Laser Tracker Vantage:

  • Защита от воды и пыли IP52 Vantage может свободно применяться в производственных условиях.
  • TruADM: Запатентованное 5 поколение системы ADM обеспечивает точность, необходимую для решения каждодневных задач.
  • Камеры MultiView: Запатентованная встроенная система с 2-мя камерами может автоматически перейти к
    нужной цели, и быстро найти цель, когда она расположена не в правильной позиции.
  • QuickComp: Оптимизация измерений в определенных диапазонах для сохранения точности.
  • Энкодеры TriMap: Система тройного считывания с самокалибовкой. Более быстрый сервис в более удобных условиях.
  • Функция поиска SmartFind: Быстрый и удобный поиск и фиксация на правильной цели.
  • Компактные размеры: Самый маленький и легкий FARO Laser Tracker из когда либо созданных, прост в работе и при транспортировке.

Технические характеристики КИМ FARO Laser Tracker Vantage:



Технические характеристики

Система измерения расстояния TruADM

Размеры



Разрешение:

0.5 мкм

Размер головы: (ш x в):

224 мм x 416 мм

Частота измрений:

10,000 точек/сек

Вес головы:

12.6 кг

Точность (MPE)***:

16 мкм + 0.8 мкм/м

Размер контроллера(д x г x в):

290 x 158 x 214 мм без фильтров

Параметр R0 (MPE)***:

16 мкм

3"16 х 158 x 214 мм с фильтрами

Точность (MPE/2) :

±8 мкм + 0.4 мкм/м

Вес контроллера

4.8 кг

Параметр R0 (MPE/2):

±8 мкм

Диапазон







Горизонтальное вращение:

360° - бесконечное вращение

Система измерения углов



Вертикальное вращение:

130° (от +77.9° до -52.1°)

Угловая точность (MPE)** :

20 мкм + 5 мкм/м

Мин. рабочий диапазон

0 м

Угловая точность (MPE/2 :

±10 мкм + 2.5 мкм/м

Макс. рабочий диапазон :

80 м* со специальными целями при 10°С и 35°С

Макс, угловая скорость:

180°/сек

Точность уровня:

±2 арксек

60 м со стандартными целями 1.5", 7/8"





30 м со стандартной целью 1/2"

Система камер MultiView







Поле зрения:

30°

Условия работы







Высота:

от -700 м до 2450 м

Лазер**

633-635 нм Лазер,

Влажность:

от 0 до 95%, без конденсата

1 милливатт макс./непр. режим

Рабочая температура:

от-15°С до 50°С

Класс лазера II

 * Со специальными целями
** Уровень радиации продукта соответствует стандартам для продуктов питания, лекарств и косметики и стандарту IEC 60825-1 2001-08
*** УКАЗАН ПОЛНЫЙ ДИАПАЗОН ОШИБКИ ОТ «-» ДО «+» (MPE). MPE и все приводимые точностные характеристики рассчитаны согласно стандарту ASME B89.4.19 - 2006.
Колебания температуры воздуха не учитываются. Описания и характеристики могут быть изменены.

Области применения КИМ FARO Laser Tracker Vantage:
  • Контроль крупногабаритных изделий

Благодаря большой рабочей зоне (до 160 м с одной установки) FARO Laser Tracker Vantage позволяет контролировать крупногабаритные детали: фюзеляжи и крылья самолетов, корпуса судов и вагонов, кузова автомобилей, станины станков и прессов, крупные металлоконструкциии т.д.

  • Сборка крупногабаритных изделий

Исключительной особенностью Laser Tracker Vantage является способность отслеживать положение измерительной сферы в режиме реального времени (в динамике). Это позволяет эффективно использовать оборудования для сборки изделий из нескольких компонентов, например, стыковка крыла самолета с фюзеляжем. Благодаря использованию FARO LaserTracker Vantage можно сократить время на проведение подобных операции в разы и отказаться от изготовления специальных дорогостоящих измерительных шаблонов и контрольной оснастки.

  • Контроль сложных криволинейных поверхностей.

Laser Tracker Vantage может эффективно использоваться для контроля сложных криволинейных поверхностей, например, рабочих колес гидротурбин, крупногабаритных антенн, фюзеляжей самолетов и т.д. методом сравнения с CAD моделью. Использование этого метода позволяет отказаться от недешёвых контрольных приспособлений.

  • Настройка стапелей, сборочных линий, сварочных кондукторов

Достаточно сложной измерительной задачей является правильное позиционирование элементов конструкции стапелей, сборочных линий и сварочных кондукторов в пространстве. FARO Laser Tracker Vantage способна легко с ней справиться. Правильное позиционирование можно производить по известным координатам или линейно-угловым размерам. Существенно сократить время можно использовав метод сравнения с CAD моделью конструкции. Этот сокращает время на переналадку и запуск в производство нового изделия, а также уменьшает процент брака.





*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
