Артикул: 131.016.100
|
Тип оборудования: переменный магнит
Производитель: Helling GmbH, Германия
Серия: KMU
Модель: KMU 8/42
Гарантия: 12 месяцев
Крестовой магнит представляет собой два расположенных крест-накрест ярмовых электромагнита переменного тока, которые получают питание за счет двух одинаковой силы переменных токов с фазовым сдвигом 90°, в результате чего возникает вращающееся электромагнитное поле, вектор которого образует равную во всех направлениях напряженность поля. Такой метод намагничивания позволяет обнаруживать поверхностные дефекты, залегающие в любом направлении. На практике это означает: обнаружение продольных, поперечных и косых трещин за одну технологическую операцию.
Крестовые магниты широко используются для проверки сварных швов большой протяженности, например, при производстве труб, в котло- и контейнеростроении или судо-строении. Применению в названных отраслях способствует также большая относительная продолжи-тельность включения до 60%.

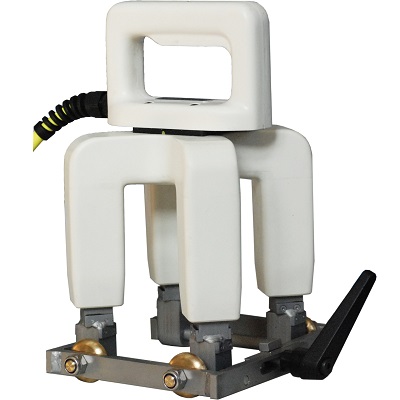

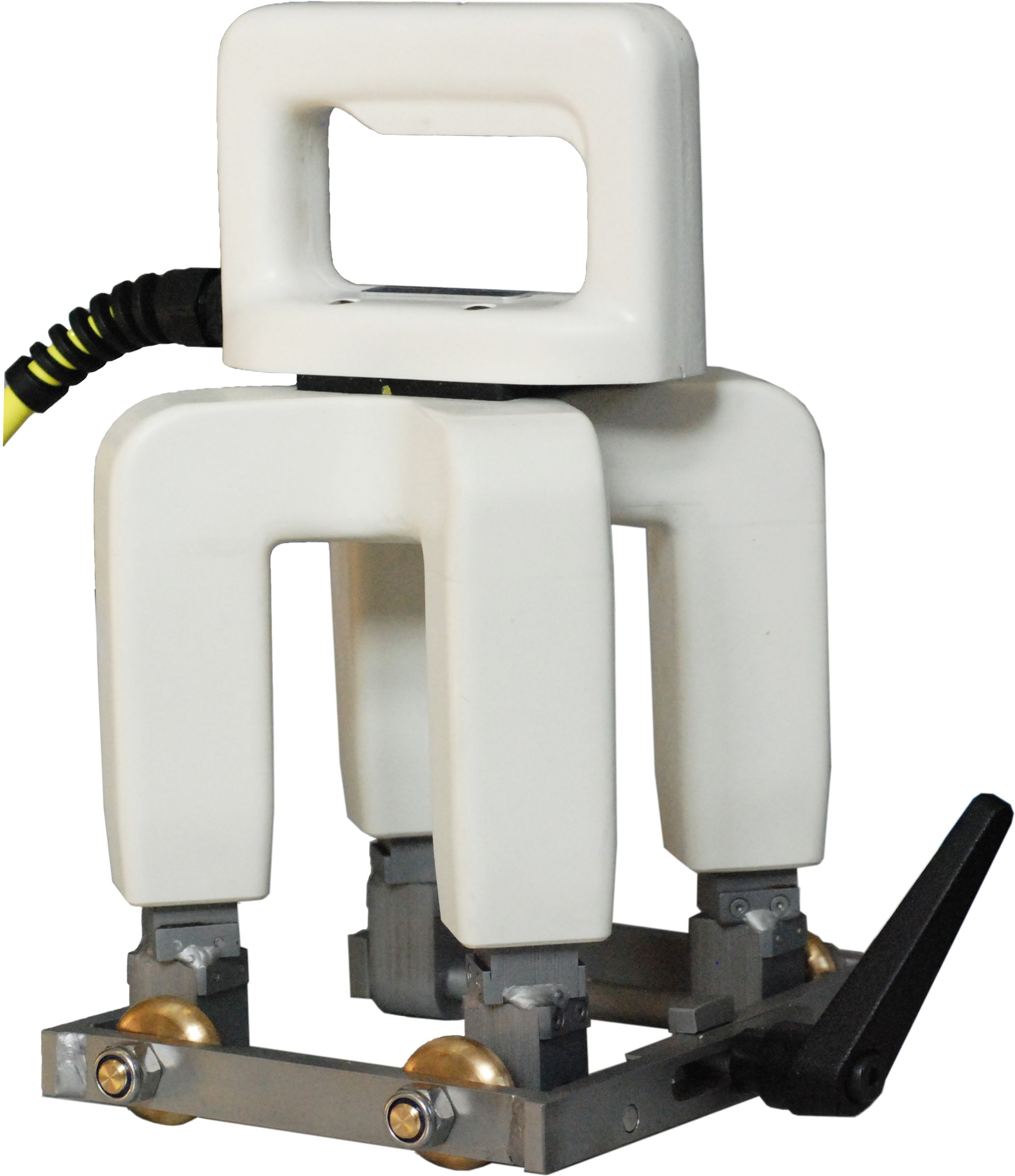

На проверяемую деталь магнитное поле прикладывают через небольшой воздушный зазор. Для этого 4 полюса электромагнита снабжены регулируемыми опорными колесами. Они обеспечивают постоянный воздушный зазор между полюсами и поверхностью проверяемой детали и, кроме того, позволяют легко передвигать электромагнит вдоль проверяемого участка.

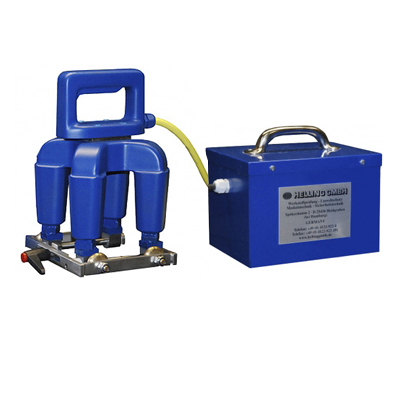

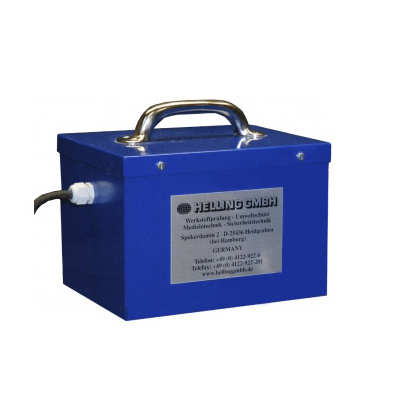

Крестовые магниты KMU 8/42 имеют литой ударопрочный пластиковый корпус, получают питание 2 х 42 В от трансформатора переменного тока и соответствует классу защиты IP 54. Для работы трансформатора требуется первичное напряжение 3 x 400 В переменного тока.
Назначение прибора:

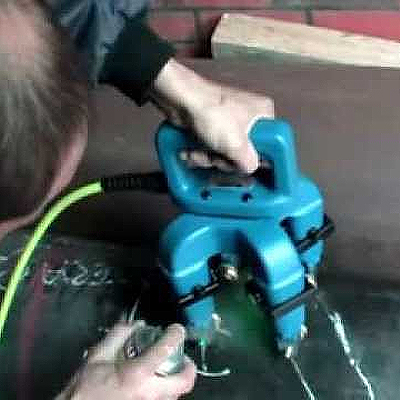

Ручной ярмовой магнит KMU 8/42 применяется для контроля поверхности (ферромагнитные материалы) методом порошковой дефектоскопии на наличие поверхностных дефектов типа трещин, волосовин и др.
Технические характеристики ручного ярмового магнита переменного тока KMU 8/42:
|
Межполюсное расстояние, мм |
120*120 |
|
Поперечное сечение полюса, мм |
25*25 |
|
Размеры, мм |
235*180*320 |
|
Тангенциальная напряженность поля A/см |
30 |
|
Сила отрыва, Н |
300 |
|
Рабочий ток, A |
2*12 |
|
Продолжительность включения, % |
60 |
|
Масса, кг |
9,2 |
|
Кабель, м |
5 |
|
Класс защиты |
IP 54 |
Комплект поставки:
Дополнительные принадлежности:
*Технические характеристики и комплект поставки устройства могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по магнитным дефектоскопам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для проведения магнитопорошкового контроля (дефектоскопии) по всей России транспортными компаниями и курьерскими службами.
|
