Комплекты для визуального и измерительного контроля в наличии на нашем складе.

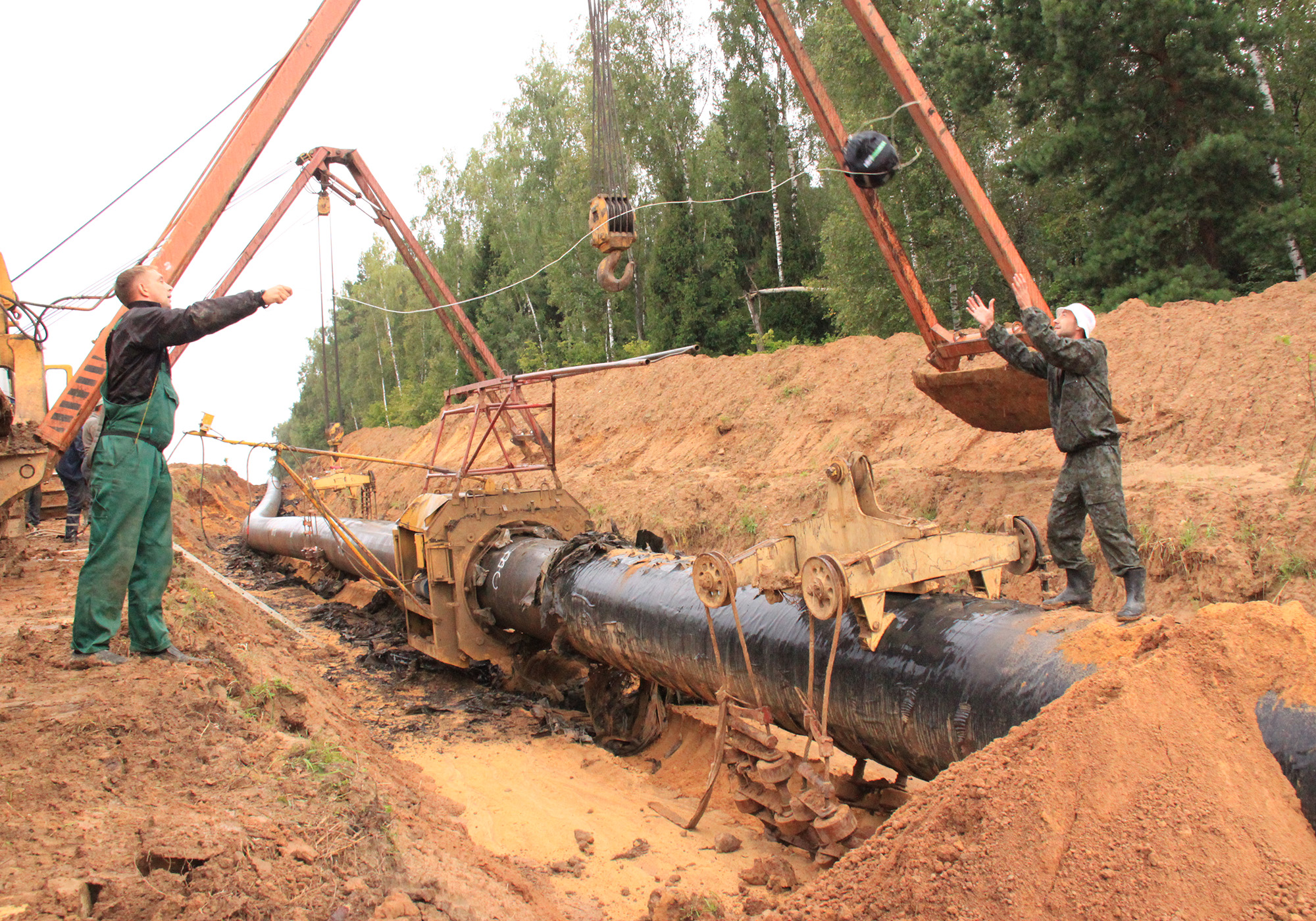

Комплект ТрассоВИК - это набор инструментов для проведения визуального и измерительного контроля, укомплектованный согласно инструкции "РД 03-606-03". В основу концепции создания нового продукта легла идея простого и удобного обращения дефектоскописта со множеством мелких шаблонов и измерительных инструментов. Исходя из пожеланий людей, которые ежедневно проводят контроль и, присовокупив личный опыт работы на объектах нефтегазовой промышленности, нам удалось, на наш взгляд, учесть все детали и нюансы. Испытания комплекта ТрассоВИК проводилось совместно со специалистами ООО «АКС-Сервис» на объекте ГАЗПРОМ ТРАНСГАЗ МОСКВА «Тула-Торжок 138-182 км» Серпуховское ЛПУМГ.

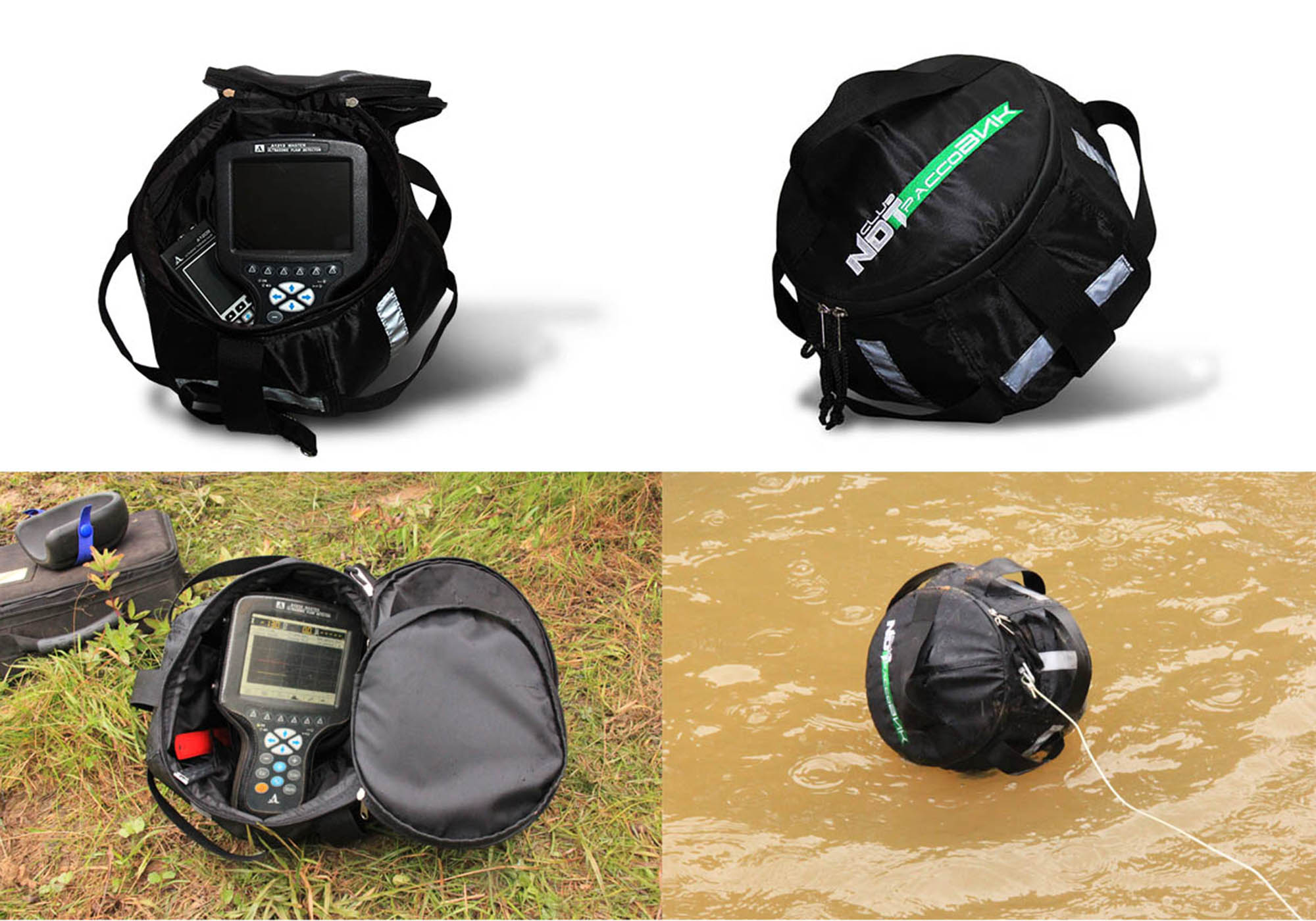

Главной особенностью комплекта визуально-измерительного контроля Трассовик является сумка, изготовленная специально для дефектоскопистов, работающих в полевых условиях на трассах.

Отличительные особенности сумки "Трассовик":

• Форма сумки - ШАР

удобная форма, оптимальна для человека, пытающегося поймать брошенный предмет.

• Водонепроницаемая ткань

позволяет сохранить внутреннее содержимое в сохранности при атмосферных осадках и попадании сумки в воду/грязь. Все соединительные швы дополнительно герметизированы резиновыми вставками.

• Светоотражающие сегменты

на поверхности сумки нанесены светоотражающие элементы для быстрого обнаружения в темноте.

• Эргономичная система ручек

на сумке располагается семь фиксированных ручек в разных направлениях, что обеспечивает максимальную вероятность захвата сумки при броске.

• Двойной клапан с прорезиненной молнией

сумка оснащена двойным клапаном, причем первая молния прорезинена и практически исключает попадание воды внутрь. Второй клапан фиксируется обычной молнией и служит для страховки.

• Стальной трос для переброса/спуска-подъема

сумка укомплектована выносной ручкой (петля на руку) и стальным тросом со съемными карабинами. Трос служит для переброса сумки лежневка-траншея или через трубу между двумя дефектоскопистами, подъема оборудования наверх при высотных работах.

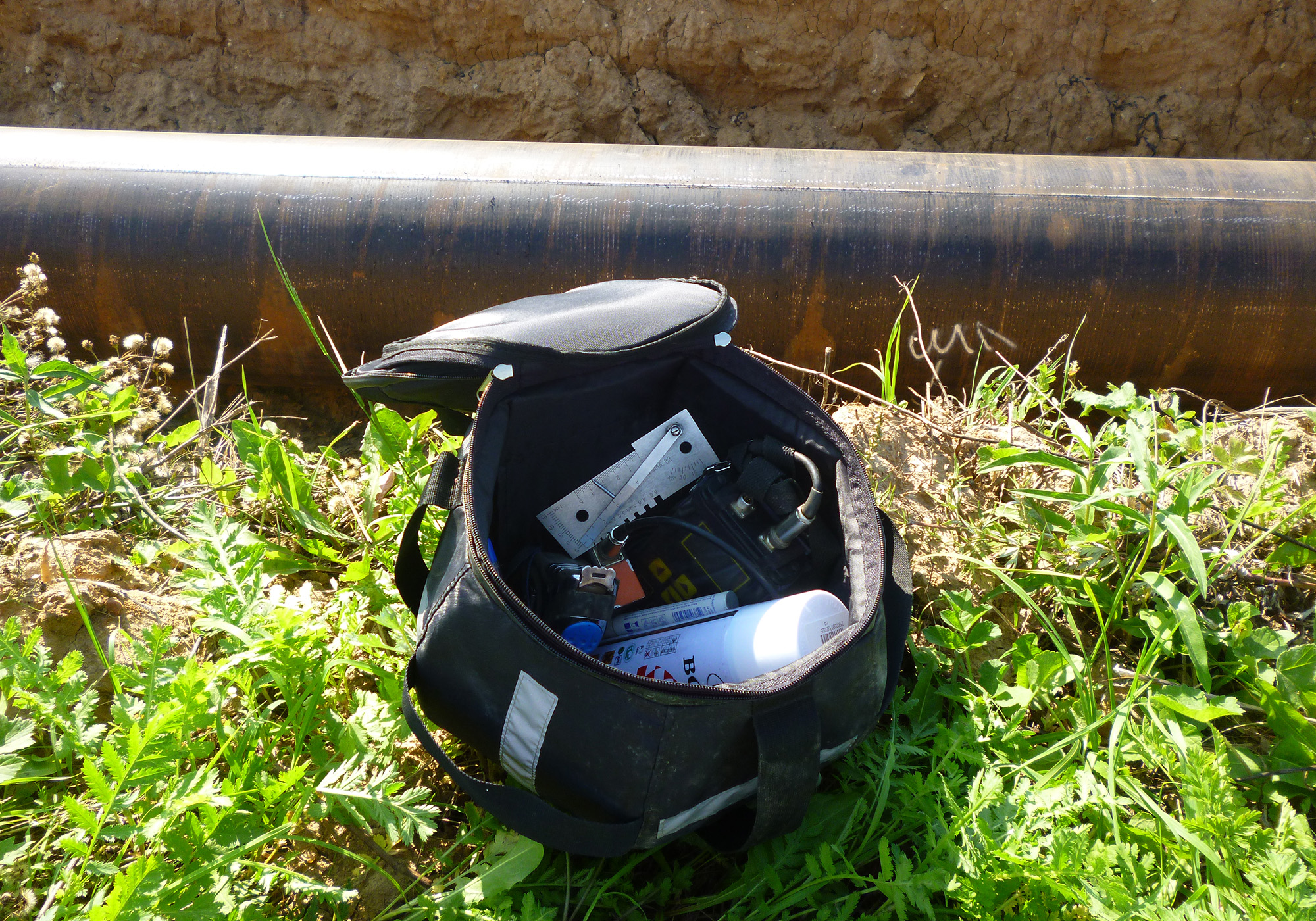

• Круговое расположение внутренних карманов

все предметы комплектации размещены в карманах по кругу внутренней поверхности, каждый из карманов снабжен резиновой манжетой и закрывается клапаном на липучке.

• Внутри-стеночный демпфирующий наполнитель

в стенки сумки вшита мягкая пенка, предназначенная для сглаживания ударов при падении и сохранения в целостности оборудования внутри сумки.

• Свободное место для сопутствующего инвентаря и оборудования

благодаря круговому расположению карманов, в сумке остается простор для дополнительного оборудования: толщиномер, дефектоскоп, личные вещи дефектоскописта, термос. Также в общем отсеке располагаются входящие в комплект полиуретановые наколенники для работы в труднодоступных местах.

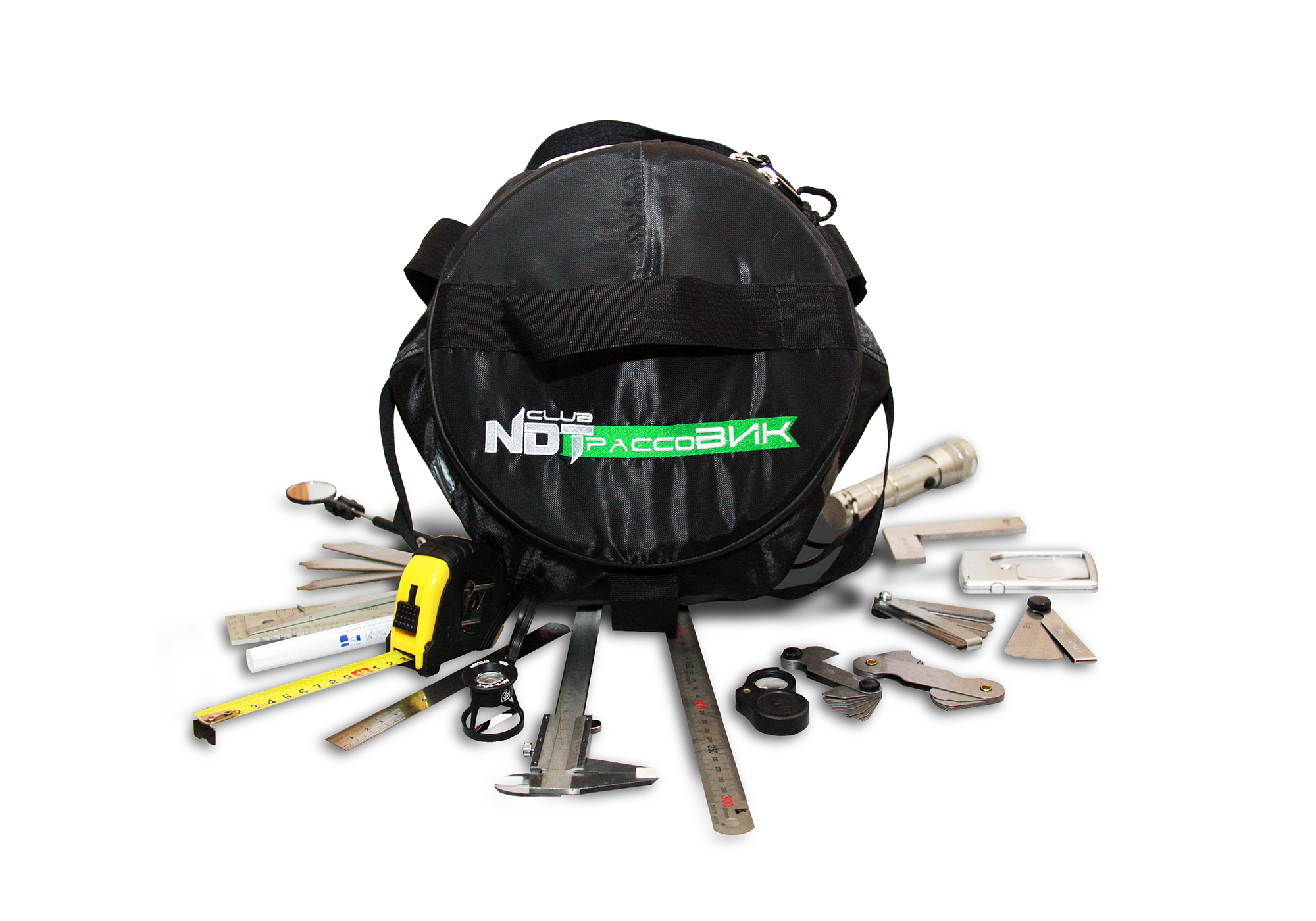

Стандартный комплект поставки:

• Сумка NDT-CLUB ТрассоВИК
• Паспорт
• Штангенциркуль ШЦ 1-150-0,1 с глубиномером
• Угольник поверочный УП 100х60
• Линейка металлическая изме¬рительная L-150
• Линейка металлическая изме¬рительная L-300
• Универсальный шаблон сварщика УШС-3
• УШС-2 (шаблон катетов швов)
• Лупа измеритель¬ная ЛИ-10х
• Лупа просмотровая 7х
• Лупа просмотровая с подсветкой
• Рулетка изме¬рительная 5 м
• Набор щупов №1
• Набор щупов №4
• Набор радиусных шаблонов №1
• Набор радиусных шаблонов №2
• Зеркало телескопическое
• Фонарик карманный
• Маркер по металлу
• Наколенники полиуретановый

Внимание! В комплект ВИК не входит РД 03-606-03 “ИНСТРУКЦИЯ ПО ВИЗУАЛЬНОМУ И ИЗМЕРИТЕЛЬНОМУ КОНТРОЛЮ”, не действует с 01 января 2021г. Данный документ вошел в перечень отменяемых нормативных правовых актов федеральных органов исполнительной власти (постановление Правительства РФ от 6 августа 2020 г. №1192).

По желанию заказчика комплект ВИК может быть доукомплектован такими приборами НК как:

• стенкомер,
• толщиномер,
• нутромер,
• эндоскоп,
• видеоэндоскоп,
• бороскоп,
• фиброскоп,
• микроскоп,
• шаблонами, в том числе специальными, универсальными и измерительными инструментами

А также допускается применение других средств визуального и измерительного контроля при наличии соответствующих инструкций и методик.

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по комплектам ВИК можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем комплекты для визуального контроля по всей России курьерскими службами и транспортными компаниями.

Рекомендуем также посмотреть комплект для визуально-измерительного контроля ВИК-НДТ.
