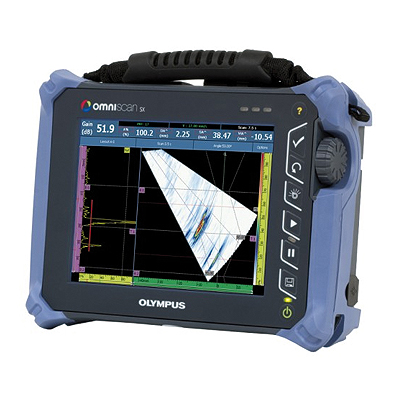

Дефектоскоп OmniScan SX

  • Дефектоскоп OmniScan SX

    /images/all/3/3796/big/img_5.jpg

    jijijij

    Дефектоскоп OmniScan SX

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
OLYMPUS


Страна производитель: США США

Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 8.40MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Калинчев Олег
Менеджер по направлению OLYMPUS
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Дефектоскоп
Производитель: Olympus NDT, США
Серия: SX
Модель: OmniScan SX
Описание: Ультразвуковой дефектоскоп Гарантия: 12 месяцев


Назначение прибора:


Дефектоскоп OmniScanSX предназначен для:


  • Контроля сварных соединений с применением фазированных решеток
  • Выявления коррозии и контроль композитных материалов
  • Контроля сварных соединений методом TOFD
  • Контроля состава материалов

OmniScan SX доступен в двух конфигурациях:
SX PA и SX UT. Модель SX PA - это ФР-модуль 16:64PR, который, аналогично УЗ-модулю SX UT, оснащен традиционным каналом УЗ (UT) для контроля в режимах И-Э (импульс-эхо), РС (раздельно-совмещенный) или TOFD (дифракционно-временной метод контроля). Портативный дефектоскоп OmniScan SX на 33 % легче и на 50 % меньше своего предшественника OmniScan MX2.

Сенсорный экран OmniScan SX имеет функцию полноэкранного режима для оптимальной визуализации дефектов, преобразуя многие функции меню в простые сенсорные операции. Интуитивно-понятный интерфейс обеспечивает легкий выбор меню и перемещение курсора, имеет функции масштабирования и настройки стробов, а также возможность ввода и редактирования текста и значений. Все вышеперечисленные функции, наряду с понятной настройкой и мастером калибровки, а также большая скорость обновления данных S-скана и
A-скана, и высокая частота повторения зондирующих импульсов (ЧЗИ) делают OmniScan SX высокоэффективным аналитическим прибором.


OmniScan SX совместим со всеми сканерами Olympus, датчиками и комплектующими, а также с программами NDT SetupBuilder и OmniPC. Оборудование и программное обеспечение Olympus гарантируют эффективность и надежность неразрушающего контроля на всех уровнях, начиная с проектирования и настройки и заканчивая сбором данных и анализом результатов тестирования.


Технические характеристики дефектоскопа OmniScanSX:



Хранение данных

Запоминающие устройства

Карта памяти SDHC, большинство стандартных запоминающихустройств USB

Размер файла данных

300 МБ



Порты входа/выхода

Порты USB

2 порта USB, совместимые с характеристиками USB 2.0

Звуковая сигнализация

Да

Выход видеосигнала

Выход SVGA



Линии ввода/вывода

Кодировщик

2-осевой линейный кодировщик (квадратура, вперед, назад или синхроимпульсы/направление)

Цифровой вход

4 цифровых входа TTL, 5 В

Цифровой выход

3 цифровых выхода TTL, максимум 5 В, 15 мА на выход

Выключатель устройства сбора данных

Да, в зависимости от конфигурации цифрового входа

Выход питания

5 В, линия выходной мощности 500 мА (с защитой от короткого замыкания)

Вход синхроимпульсов

5 В TTL



Дисплей

Размер

21,3 см (8,4 дюйма) по диагонали

Разрешение

800 х 600 пикселей

Яркость

600 кд/м2

Углы просмотра

По горизонтали: от -80° до 80°; По вертикали: от -60° до 80°

Количество цветов

16 миллионов

Тип

TFT LCD



Питание

Тип

Аккумулятор Smart Li-ion

Количество

1

Продолжительность работы батареи

Мин. 6 часов при нормальных условиях работы



Условия эксплуатации

Диапазон рабочих температур

От -10 °C до 45 °C

Температура хранения

От -20 °C до 60 °C с батареей
От -20 °C до 70 °C без батареи

Относительная влажность

Макс. 70% при 45°C без образования конденсата

Степень защиты корпуса

Соответствие требованиям IP66

Устойчивость к ударам

Испытания на падение MIL-STD-810G 516.6



Характеристики УЗ (модуль OMNISX-1664PR)

Разъемы

1 разъем для ФР-датчика: Olympus PA
2 разъема УЗ: LEMO 00

Количество законов фокусировки

256

Распознавание датчика

Автоматическое



Генератор/Приемник

Апертура

16 элементов

Количество элементов

64 элемента

Генератор

Каналы ФР

Канал УЗ

Напряжение

40 В, 80 В и 115 В

95 В, 175 В и 340 В

Длительность импульса

Настраивается от 30 до 500 нс; разрешение 2,5 нс

Настраивается от 30 до 1 000 нс, разрешение 2,5 нс

Форма импульса

Отрицат. прямоугольный импульс

Отрицат. прямоугольный импульс

Выходное сопротивление

35 Ω (режим импульс-эхо);
30 Ω (режим раздельно-совмещенный)

< >

Приемник

Каналы ФР

Канал УЗ

Усиление

От 0 до 80 дБ, макс. входной сигнал 550 мВр-р (полная высота экрана)

От 0 до 120 дБ, макс. входной сигнал 34,5 мВр-р (полная высота экрана)

Входное полное сопротивление

60 Ω (режим импульс-эхо);
150 Ω (режим раздельно-совмещенный)

60 Ω (режим импульс-эхо);
50 Ω (режим генератор-приемник)

Полоса пропускания

От 0,6 до 18 МГц (-3 дБ)

от 0,25 до 28 МГц (-3 дБ)



Формирование луча

Тип сканирования

Секторное или линейное

Количество групп

1

Сбор данных

Каналы ФР

Канал УЗ

Частота оцифровки

400 МГц (12 бит) после интерполяции на 5/4

400 МГц (12 бит) после интерполяции на 4

Максимальная ЧЗИ

До 6 кГц (C-скан)

Обработка данных

Каналы ФР

Канал УЗ

Число точек данных

До 8 192

Усреднение в реальном времени

PA: 2, 4, 8, 16

UT: 2, 4, 8, 16, 32, 64

Детектирование

РЧ, полная волна, полуволна +, полуволна -

Фильтр

3 низкочастотных, 3 полосовых и 5 высокочастотных

3 низкочастотных, 6 полосовых и 3 высокочастотных фильтров (8 низкочастотных для TOFD)

Фильтрация видео

Сглаживание (скорректировано по диапазону частоты датчика)



Визуализация данных

Частота обновления A-скана

А-скан: 60 Гц; S-скан: 60 Гц



Синхронизация данных

По внутреннему таймеру

От 1 Гц до 6 кГц

По кодировщику

На двух осях: от 1 до 65 536 меток



Программируемая ВРЧ

Количество точек

16: одна кривая ВРЧ на канал для законов фокусировки

Максимальное нарастание

40 дБ/10 нс



Сигнализации

Количество

3

Условия

Любая логическая комбинация стробов



*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.


Дополнительную информацию по ультразвуковым дефектоскопам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".


Доставляем дефектоскопы по всей России курьерскими службами и транспортными компаниями.
