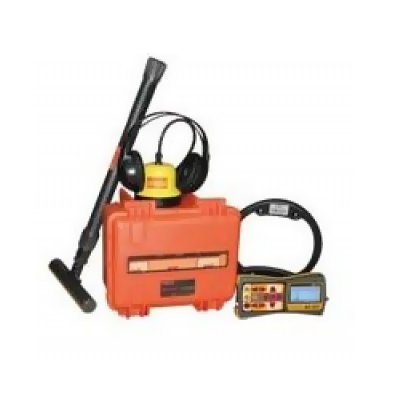

Частоты генерируемого сигнала, Гц

частоты f1, f2, f3 («постоянные»)

выбираются пользователем в диапазоне 200...9999 Гц с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память.

частота f4 («временная»)

выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.

Режимы генерации

режим 1

непрерывный «НП»

режим 2
длительность импульса, мс
частота следования импульсов, Гц

кратковременные посылки «ПР»
100
1

режим 3
длительность импульса, мс
частота следования импульсов, Гц

трехчастотный (посылки с чередованием частот f1, f2, f3) «3F»
100
2,3

Выходные параметры

Выходной ток, А

максимальный в ручном режиме:
- непрерывная и трехчастотная генерация
- импульсные посылки

10
15

задаваемый для автосогласования

четыре значения (I1, I2, I3, I4) выбираются пользователем в диапазоне 0,1...9,9А с дискретностью 0,1А и заносятся в энергонезависимую память

Максимальное выходное напряжение, В

- при автономном питании
- с добавлением внешнего аккумулятора 12В
- при питании от сетевого блока

220
330
140

Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт

- при автономном питании или от внешнего аккумулятора 24В

120 непрерывно и «3F» на 1,2...300 Ом / 180 импульсы на 0,8...200 Ом

- с добавлением внешнего аккумулятора 12В

180 непрерывно и «3F» на 1,8...450 Ом / 270 импульсы на 1,2...300 Ом

- от сетевого блока (СБП)

70 на 0,7...200 Ом

ПРИМЕЧАНИЕ.
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,4кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.

Допустимое сопротивление нагрузки

любое
Огранич. тока на «низкоомных» нагрузках,
«Uмакс» на «высокоомных» нагрузках.

Диапазон сопротивлений согласованной нагрузки, не уже, Ом

для минимального задаваемого тока (0,1А)
- при автономном питании
-с добавлением внешнего аккумулятора 12В

4...2200
4...3300

для максимального непрерывного тока (10А)
- при автономном питании
- с добавлением внешнего аккумулятора 12В

0...1,2
0...1,8

для максимального тока в импульсе (15А)
- при автономном питании
- с добавлением внешнего ак-кумулятора 12В

0...0,8
0...1,2

Согласование с нагрузкой

- автоматическое, обеспечивающее достижение заданного тока в нагрузке
- ручное

Источники питания

Встроенный аккумуляторный комплект

два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/24Ач или 24В/12Ач

Ресурс питания при температуре окружающей среды 0ºС в зависимости от изначально достигнутой мощности не менее, час

- непрерывная генерация

1,2 при 120Вт автономно/180Вт с доп. акк. 12В
3 при 60Вт автономно/90Вт с доп. акк. 12В

- импульсные посылки одной частоты

8 при 180Вт автономно/270Вт с доп. акк. 12В
20 при 90Вт автономно/130Вт с доп. акк. 12В

- импульсные посылки трех частот

4 при 120Вт автономно/180Вт с доп. акк. 12В
10 при 60Вт автономно/90Вт с доп. акк. 12В

Время зарядки автономных аккумуляторов не более, час

8

Сетевой блок для работы или зарядки аккумуляторов

выходное напряжение 15В, выходной ток 15А max

Допустимые внешние аккумуляторы

11...14В / 22...28В ≥24Ач

Функциональные особенности

Автоматические функции

- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
- автосогласование (достижение заданного тока в нагрузке)
- автоматический «интеллектуальный» выбор выходной мощности
- специальная программа управления передающей антенной
- встроенное автоматическое зарядное устройство
- автоотключение питания при «длительном» простое (1мин)

Автоматические выключения генерации (зарядки)

- при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда)
- при несоответствии внешнего напряжения режиму зарядки
- при превышении допустимого потребляемого тока
- при отключении внешнего питания в процессе генерации
- при коротком замыкании выхода в процессе генерации
- при несоответствии режима генерации наличию/отсутствию антенны на выходе

Типы подключаемых нагрузок

- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря - «заземлителя»
- индуктивное подключение с применением передающей рамочной антенны на частоте 8928Гц (выбирается автоматически при подключении антенны)
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)

Автоматическое повторное согласование

при отклонениях установленного тока нагрузки более ±2dB

Конструктивные параметры

Выходной усилитель мощности

импульсный, технология CLASS D(BD), КПД > 80%

Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона

- все питающие напряжения
- режимы и установки
- ресурс питания
- «МУЛЬТИМЕТР ВЫХОДА»:
«напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»

Управление

девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря «запоминанию» установленных параметров). «Интуитивный» интерфейс.

Габаритные размеры электронного блока (кейса), не более, мм

305х270х194

Вес электронного блока,
не более, кг

12

Условия эксплуатации

Допустимый диапазон температур окружающей среды при эксплуатации

-30...+45ºС

Класс климатической защиты

IP54 (пылеводонепроницаемый ударопрочный корпус)

ПАРАМЕТР

ДАТЧИКИ

ЭМД/ДКИ/ДОДК/КИ

АД

Вид работы в зависимости от датчика

Определяется автоматически, при подключении датчика

Вид принимаемого сигнала

Выбирается оператором как «непрерывный / импульсный»

Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»

Частоты переключаемых полосовых фильтров

Центральная частота квазирезонансного фильтра 50...60Гц/100...120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц.

Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц.

«Широкая полоса» (частотный диапазон)

0,05...2,00 кГц

0,1...2,00 кГц

Коэффициент усиления электрического тракта и динамический диапазон входного сигнала

100 dB

Визуальная индикация

ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»

Звуковая индикация

Головные телефоны - натуральный широкополосный или отфильтрованный сигнал.

Головные телефоны -синтезированный звук ЧМ.

-

Встроенный излучатель - синтезированный звук ЧМ.

Питание

Напряжение 4...7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.

Время непрерывной работы, не менее

20 часов

Допустимый диапазон температур окружающей среды при эксплуатации

минус 20ºС...+50ºС

Класс защиты от внешних воздействий

IP54

Габаритные размеры электронного блока

220 ´ 102 ´ 42 (мм)

Масса электронного блока, не более

0,46 кг

Электромагнитный датчик ЭМД-237М:

Тип преобразователя

резонансная ферритовая магнитная антенна

Частота резонанса, Гц

8928; 1024; 512Гц

Тип питания

от приемника

Коммутация резонанса

принудительная (управляется приемником)

Датчик акустический АД - 227:

Чувствительность, V/g

5

Габаритные размеры прибора, не более, мм

105х75

Масса, не более кг

1,5

Индуктивная антенна ИЭМ - 301.2:

Тип построения

Параллельный резонансный контур

Частота резонанса

8928

Диаметр, мм

240

Масса, не более, кг

0,6
