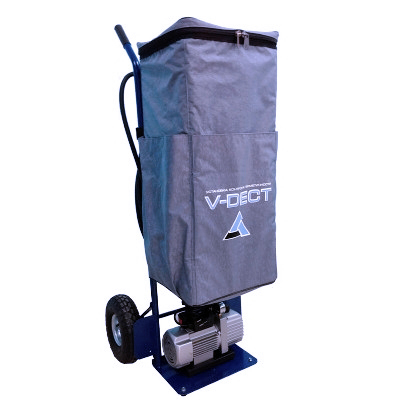

Вакуумная камера V-DECT  для контроля герметичности вакуумным (пузырьковым) методом

Вакуумная установка V-DECT предназначена для контроля герметичноcти вакуумным (пузырьковым) методом и позволяет обнаруживать дефекты, выходящие на поверхность металлов : трещины, раковины, непровары, поры и другие несплошности поверхности и околошовной зоны.

Вакуумный (пузырьковый) метод контроля герметичности основан на обнаружении мест истекания контрольного газа или жидкости в замкнутом объеме вакуум-камеры (рамки), имеющей герметичный контакт с поверхностью контролируемого объекта. Обнаружение дефектов производится по образованию и увеличению размеров пузырьков пенообразующего раствора в местах расположения несплошностей. По скорости увеличения размеров пузырьков можно судить о размерах дефекта.

Установка V-Dect используется в различных отраслях промышленности и применяется для контроля резервуаров, стальных и пластиковых трубопроводов , сварных сосудов, котлов, баллонов и т.д.

Вакуумная машина V-DECT:

• Осуществляет контроль герметичности сварных швов (проверять сварные соединения и конструкции, имеющие односторонний доступ)
• Контролирует изделия различной формы благодаря использованию нескольких видов рамок
• Производит контроль непосредственно за сваркой, не дожидаясь изготовления всей конструкции
• Производит контроль без предварительной подготовки поверхности

Отличительные особенности:

• Увеличенная длина шланга - 25м для увеличения расстояния доступа

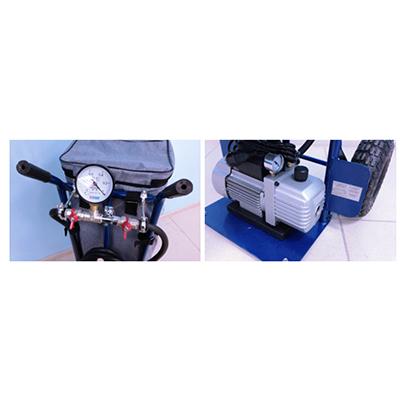

• Мощный надежный двухступенчатый вакуумный насос 120 Вт

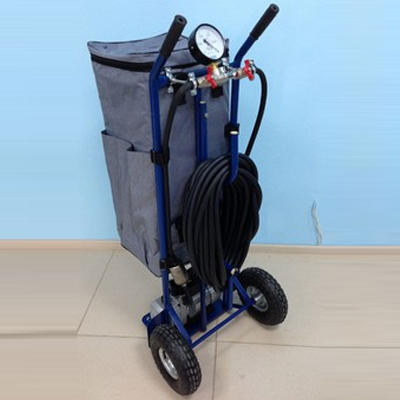

• Просторная, устойчивая к агрессивной среде, двухслойная сумка для комплектующих
• Надежная высокопрочная вакуумная рампа
• Удобные карманы для документов и расходников на молнии и липучках
• Возможность определения дефектов при одностороннем доступе к объекту
• Проведение контроля в искробезопасном режиме на расстоянии 25м
• Простота проведения контроля на высоте и труднодоступных местах
• Использование рамок различной формы без замены установки
• Возможность проведения контроля без предварительной подготовки испытуемой поверхности

При необходимости контроля нестандартных поверхностей (нахлесты и т.д), вакуумная установка V-DECT может быть дополнительно укомплектована стандартными вакуумными рамками, либо рамками, изготовленными по размерам заказчика.

Возможность поставки в различных комплектациях, с использованием рамок со встроенным вакууметром.

Технические характеристики установки для контроля герметичности вакуумным методом V-DECT:

Источник питания - 220В/50гц

Производительность насоса - 1,2 л/с

Мощность электродвигателя насоса - 120 Вт

Максимальное разрежение в рамке - -0,08 МПа

Температура эксплуатации - от -20 до +35 0С

Масса вакуумной установки - 25 кг

Время достижения максимального разряжения в рамке - не более 7-10с

Комплект поставки:

• Вакуумный насос
• Рамная конструкция на колесах
• Вакуумный шланг - 25 м
• Вакууметр
• Рамка плоская для стыковых швов 120х500 мм
• Рамка угловая 75х75х275 мм
• Вауумное масло - 1 бутылка
• Кофр для вакуумных камер
• Паспорт установки с инструкцией по эксплуатации V-DECT
• Паспорт вакууметра с поверкой
