Виброметр/балансировочный прибор/анализатор ВБ-5

  • Виброметр/балансировочный прибор/анализатор ВБ-5

    /images/all/3/4190/big/img_5.jpg

    jijijij

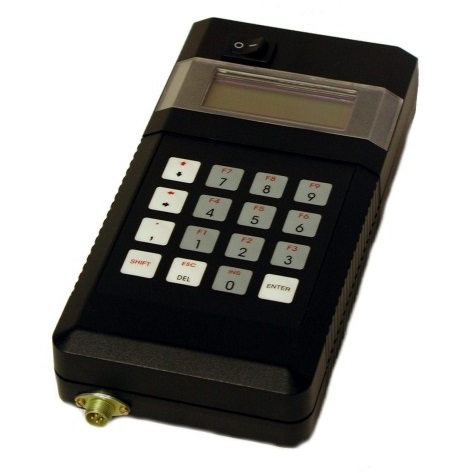

    Виброметр/балансировочный прибор/анализатор ВБ-5

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ИТЦ Вибродиагностика


Страна производитель: Украина Украина

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Измеритель вибрации, виброметр, виброанализатор, балансировочный прибор

Производитель: Украина

Серия: ВБ

Модель: ВБ-5

Описание: Прибор для измерения параметров вибрации

Гарантия: 12 месяцев



Назначение прибора виброметра/балансировочного прибора/анализатора ВБ-5:

Прибор предназначен для измерения параметров вибрации и балансировки роторов в собственных подшипниках.

Возможны два варианта исполнения стробоскопа прибора. Стробоскоп с импульсной лампой имеет высокую яркость свечения, но большой ток потребления. Стробоскоп со светодиодом имеет умеренную яркость при незначительном потреблении. Стробоскопы обеих вариантов встроены непосредственно в корпус прибора.



Технические характеристики виброметра/балансировочного прибора/анализатора ВБ-5:

Рабочий диапазон частот, Гц

- в режиме «Виброметр» 10-1000; - в режиме «Анализ» 5-1000; - в режиме «Балансировка» 5-150

Диапазон измеряемого размаха виброперемещения, мкм

0.2-2048

Диапазон измеряемого среднеквадратичного значения виброскорости, мм/сек

0.02-204.8

Диапазон измеряемого сдвига фазы, град

0-360

Фазовый угол между моментом прохождения тяжелой точки и моментом зажигания импульсной лампы, град.

45

Диапазон захвата оборотной частоты вибрации в режиме «Балансировка» от заданной с клавиатуры частоты, %

±15

Базовая частота, Гц

45

Точность измерения виброперемещения и виброскорости не менее, %

±10

Точность измерения частоты вращения в режиме балансировки и частоты настройки фильтра в режиме анализа, %

±0.02

Питающие аккумуляторы, типа АА

4шт., емкостью 1700 мА/ час

Напряжение питания, В

4-5.6

Напряжение срабатывания индикатора разряда аккумуляторов, В

4

Диапазон рабочих температур, °C

- измерительного блока 0 +40; - вибропреобразователя -40 +85

Порядок фильтра ВЧ (10 Гц) в режиме «Виброметр»

(тип - Баттерворт) 4

Порядок фильтра НЧ (1000 Гц) в режиме «Виброметр»

тип . Баттерворт) 4

Добротность полосового фильтра в режимах «Балансировка» и «Анализ», не менее

5

Порядок полосового фильтра в режимах «Балансировка» и «Анализ»

 8

Подавление второй гармоники оборотной частоты в режиме «Балансировка» не менее

20 раз

Время установления рабочего режима, сек

10

Время непрерывной работы на полностью заряженных аккумуляторах, не менее

- без стробоскопа, час 4; - со стробоскопом на импульсной лампе, мин 30

Напряженность внешнего магнитного поля в месте установки вибропреобрзователя не более, А/м

400

Потребляемая мощность не более, Вт

- без стробоскопа 1; - со стробоскопом на импульсной лампе 5

Габаритные размеры, мм

- измерительного блока 200x100x40; - вибропреобразователя d-25х70

Масса не более, кг

- измерительного блока 0.55; - вибропреобразователя 0.1



Пределы измерения 2 мкм и 0,2 мм/с могут быть включены только в ручном режиме, при этом, желательно, жесткое крепление вибродатчика.

Во всех режимах под амплитудой подразумевается размах вибросмещения, а под виброскоростью - среднеквадратичное значение виброскорости (СКЗ). Примененная в приборе программа позволяет рассчитывать именно размах и среднеквадратичное значение, а не псевдопик или псевдоразмах.

Следует отметить, что в отличие от получивших распространение в последнее время приборов, в ВБ-5 значение измеряемых параметров индицируется непрерывно и не требуется нажимать какие-либо кнопки при проведении каждого измерения вибросмещения или виброскорости.



Режим виброметра.

В этом режиме измеряется размах вибросмещения или среднеквадратичное значение виброскорости в полосе частот 10 - 1000 Гц.



Режим анализа.

В этом режиме фильтрация сигнала осуществляется с помощью полосового фильтра. Применен фильтр с постоянной добротностью, то есть его полоса пропускания сужается при уменьшении частоты настройки.

Находясь в режиме анализа пользователь может задать с клавиатуры любую частоту настройки фильтра в пределах от 5 до 600 Гц, а также плавно увеличивать или уменьшать ее с помощью соответствующих кнопок. При этом на ЖК-дисплее отображается частота настройки фильтра и значение размаха виброперемещения или СКЗ виброскорости на данной частоте.

Режим анализа, в основном, предназначен для приближенного определения частоты вращения балансируемого ротора, если относительно ее величины имеются сомнения.

Найденная в режиме анализа частота вращения ротора запоминается и может использоваться как исходная для системы автоподстройки частоты в режиме балансировки.



Режим балансировки.

В этом режиме фильтрация сигнала осуществляется синхронным полосовым фильтром.

Перед проведением балансировки частота вращения балансируемого ротора может быть задана примерно с клавиатуры или использовано значение, найденное в режиме анализа. После ввода значения частоты программа фазовой автоподстройки производит захват сигнала и точную настройку фильтра на оборотную частоту ротора. Захват сигнала возможен в пределах + 15% от заданного значения частоты. Диапазон сопровождения сигнала не ограничен и есть возможность наблюдать за поведением фазы вибрации даже на выбеге балансируемой машины.

При проведении балансировки на ЖК-дисплее выводится значение частоты вращения с точностью до 0,01 Гц и размаха виброперемещения. Включив стробоскоп можно определить фазовый угол вибрации. Значение оборотной частоты вращения ротора может запоминаться и использоваться при повторных включениях прибора. Программа фазовой автоподстройки частоты производит так же сглаживание случайных колебаний метки в стробоскопическом свете, что повышает устойчивость показаний фазового угла.

Параметры программы фазовой автоподстройки частоты (количество циклов усреднения и коэффициент демпфирования) могут быть изменены пользователем, если конкретный



*Технические характеристики и комплект поставки виброанализатора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по виброметрам и измерителям вибрации можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для измерения параметров вибрации по всей России курьерскими службами и транспортными компаниями.
