Стандартный образец СО-1

  • Стандартный образец СО-1

    /images/all/3/42/big/img_5.jpg

    jijijij

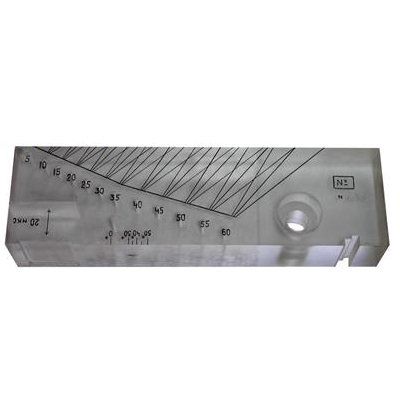

    Стандартный образец СО-1

ЦЕНА: по запросу

КУПИТЬ


Гарантия: 1 год
Внесен в Госреестр СИ. Поверка входит в цену
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Стандартный образец СО-1

Производитель стандартных образцов: Россия

Гарантия на образец СО-3: 12 месяцев.

Назначение образцов:

Стандартный образец СО-1 предназначен для определения условной чувствительности, проверки разрешающей способности и погрешности глубиномера ультразвукового дефектоскопа.

Образец СО-1 применяется для:
  • Определения условной чувствительности в мм глубины залегания цилиндрического отверстия и настройки на заданную условную чувствительность эхо-импульсных ультразвуковых дефектоскопов с пьезоэлектрическими преобразователями (ПЭП) на частоту 1,25 ÷ 5 МГц.
  • Оценки точности глубиномера (прямой ПЭП в положении над пропилом). Для дефектоскопов с калибровкой глубиномера в единицах времени - время прохождения ультразвуковых колебаний от поверхности на которую установлен ПЭП до пропила и обратно составляет 20 с; по стали это соответствует 59 мм.
  • Оценки лучевой разрешающей способности прямых ПЭП (прямой ПЭП в положении над пазами 5 и 2,5 мм). При этом если все три отражателя разрешаются, то на экране дефектоскопа наблюдается три импульса: донный, от ступенек глубиной 5 мм и 2,5 мм. Расстояние между которыми (импульсами) соответствует по стали: (1-2) - 5,5мм; (2-3) - 11 мм.
  • Оценки лучевой разрешающей способности наклонных ПЭП (наклонный ПЭП ориентирован в сторону цилиндрических отверстий ø 15, 20, 30 мм). При этом если все три отражателя разрешаются, то на экране дефектоскопа наблюдается три импульса от поверхностей цилиндров, расстояния, между которыми соответствует по стали: (1-2) - 5,5 мм; (2-3) - 11 мм.

Технические характеристики стандартного образца СО-1:

  • Материал образца СО-1: органическое стекло по ГОСТ 17622;
  • Скорость распространения продольной ультразвуковой волны на частоте 2,5±0,2 МГц при температуре 20±5 °С: 2670±133м/с;
  • Время распространения ультразвуковых колебаний в прямом и обратном направлениях: 20±1 мкс;
  • Геометрические размеры соответствуют требованиям ГОСТ 14782.

Комплект поставки стандартного образца СО-1:

Образец СО-1, паспорт, свидетельство о поверке.

Введите число *
Спрашивает: Михаил:

Указана цена по запросу. Даю запрос: какая цена данного образца?


Введите число *

ПОХОЖИЕ ТОВАРЫ

Стандартный образец СО-1

Стандартный образец СО-1

Производитель стандартных образцов: Россия

Гарантия на образец СО-3: 12 месяцев.

Назначение образцов:

Стандартный образец СО-1 предназначен для определения условной чувствительности, проверки разрешающей способности и погрешности глубиномера ультразвукового дефектоскопа.

Образец СО-1 применяется для:
  • Определения условной чувствительности в мм глубины залегания цилиндрического отверстия и настройки на заданную условную чувствительность эхо-импульсных ультразвуковых дефектоскопов с пьезоэлектрическими преобразователями (ПЭП) на частоту 1,25 ÷ 5 МГц.
  • Оценки точности глубиномера (прямой ПЭП в положении над пропилом). Для дефектоскопов с калибровкой глубиномера в единицах времени - время прохождения ультразвуковых колебаний от поверхности на которую установлен ПЭП до пропила и обратно составляет 20 с; по стали это соответствует 59 мм.
  • Оценки лучевой разрешающей способности прямых ПЭП (прямой ПЭП в положении над пазами 5 и 2,5 мм). При этом если все три отражателя разрешаются, то на экране дефектоскопа наблюдается три импульса: донный, от ступенек глубиной 5 мм и 2,5 мм. Расстояние между которыми (импульсами) соответствует по стали: (1-2) - 5,5мм; (2-3) - 11 мм.
  • Оценки лучевой разрешающей способности наклонных ПЭП (наклонный ПЭП ориентирован в сторону цилиндрических отверстий ø 15, 20, 30 мм). При этом если все три отражателя разрешаются, то на экране дефектоскопа наблюдается три импульса от поверхностей цилиндров, расстояния, между которыми соответствует по стали: (1-2) - 5,5 мм; (2-3) - 11 мм.

Технические характеристики стандартного образца СО-1:

  • Материал образца СО-1: органическое стекло по ГОСТ 17622;
  • Скорость распространения продольной ультразвуковой волны на частоте 2,5±0,2 МГц при температуре 20±5 °С: 2670±133м/с;
  • Время распространения ультразвуковых колебаний в прямом и обратном направлениях: 20±1 мкс;
  • Геометрические размеры соответствуют требованиям ГОСТ 14782.

Комплект поставки стандартного образца СО-1:

Образец СО-1, паспорт, свидетельство о поверке.
