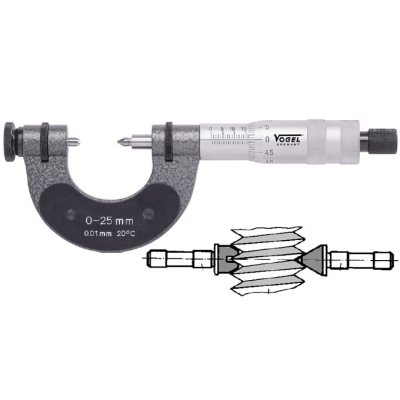

Микрометры Vogel для контроля наружной резьбы
Тип оборудования: Микрометры
Производитель: Vogel
Описание: Прибор для высокоточного определения линейных размеров
Гарантия на микрометры Vogel для контроля наружной резьбы: 12 месяцев
Назначение прибора:
Микрометры Vogel для контроля наружной резьбы диапазон измерений от 0-25х0,01 мм до 250-300х0,01 мм, измерение D ср резьб M 60град и W 55 град, предназначены для высокоточного определения линейных размеров. Измерение производится абсолютным или относительным контактным способом. Основным преимуществом инструмента является низкая погрешность, которая колеблется в промежутке значений от 2 до 50 мкм и зависит от класса точности микрометра, а также от измеряемого диапазона. В качестве преобразовательного механизма выступает так называемая микропара – винт и гайка.
Принцип работы микрометра заключается в передвижении винта вдоль оси во время его вращения в гайке, которая остается неподвижной. Причем перемещение пропорционально углу поворота самого винта вокруг оси. На стебель микрометра нанесена шкала для отсчета полных оборотов, а для определения долей оборота используется круговая шкала, расположенная на барабане прибора. В целях ограничения измерительного усилия приборы снабжаются специальным механизмом – трещоткой.
Для того чтобы вычислить размеры детали, ее необходимо зажать между измерительными плоскостями инструмента. Как правило, шаг винта составляет 0,5 – 1 мм, а на барабане нанесены от 50 до 100 делений для того, чтобы можно было получить отсчет в 0,01 мм. Это наиболее распространенный тип приборов. В нашем каталоге вы можете выбрать микрометр и с другими величинами отсчета (к примеру, 0,0001, 0,002 или 0,005 мм).
По конструкции, под чем подразумевается форма скобы для микропары или корпуса и форма поверхностей измерения, и назначению можно выделить несколько типов микрометров:
-рычажные
-гладкие
-листовые
-проволочные
-трубные
-резьбомерные
-универсальные и другие разновидности.
Обычно производятся ручные и настольные микрометры. В последнее время широкое распространение получили цифровые микрометры в силу удобства в эксплуатации и дополнительных возможностей: например, одним нажатием кнопки можно отправить полученные показания на компьютер или переключаться между доступными метрическими системами.
Особенности:
Технические характеристики:
|
Арт. № |
Тип |
Предел измерений мм |
Цена деления мм |
L мм |
Шаг резьбы мм |
Точность ±мкм |
Вес кг |
|
230420 |
D4x15,5 мм |
0-25 |
0,01 |
25 |
0,5 |
3 |
0,59 |
|
230421 |
D4x15,5 мм |
25-50 |
0,01 |
25 |
0,5 |
3 |
0,66 |
|
230422 |
D4x15,5 мм |
50-75 |
0,01 |
25 |
0,5 |
4 |
0,78 |
|
230423 |
D4x15,5 мм |
75-100 |
0,01 |
25 |
0,5 |
4 |
0,92 |
|
230424 |
D4x15,5 мм |
100-125 |
0,01 |
25 |
0,5 |
4 |
1,06 |
|
230425 |
D4x15,5 мм |
125-150 |
0,01 |
25 |
0,5 |
4 |
1,180 |
|
230426 |
D4x15,5 мм |
150-200 |
0,01 |
50 |
0,5 |
5 |
1,6 |
|
230427 |
D4x15,5 мм |
200-250 |
0,01 |
50 |
0,5 |
5 |
1,94 |
|
230428 |
D4x15,5 мм |
250-300 |
0,01 |
50 |
0,5 |
5 |
2,21 |
|
230450 |
D3,5x13,5 мм |
0-25 |
0,01 |
25 |
0,5 |
3 |
0,59 |
|
230451 |
D3,5x13,5 мм |
25-50 |
0,01 |
25 |
0,5 |
3 |
0,66 |
|
230452 |
D3,5x13,5 мм |
50-75 |
0,01 |
25 |
0,5 |
4 |
0,78 |
|
230453 |
D3,5x13,5 мм |
75-100 |
0,01 |
25 |
0,5 |
4 |
0,92 |
|
230454 |
D3,5x13,5 мм |
100-125 |
0,01 |
25 |
0,5 |
4 |
1,06 |
|
230455 |
D3,5x13,5 мм |
125-150 |
0,01 |
25 |
0,5 |
4 |
1,18 |
|
230456 |
D3,5x13,5 мм |
150-200 |
0,01 |
50 |
0,5 |
5 |
1,6 |
|
230457 |
D3,5x13,5 мм |
200-250 |
0,01 |
50 |
0,5 |
5 |
1,94 |
|
230458 |
D3,5x13,5 мм |
250-300 |
0,01 |
50 |
0,5 |
5 |
125.00 |
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по микрометрам и скобам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем измерительные инструменты по всей России курьерскими службами и транспортными компаниями.
|
