Микрометры Vogel для измерения внутреннего диаметра зубчатых колес

  • Микрометры Vogel для измерения внутреннего диаметра зубчатых колес

    /images/all/3/4903/big/img_5.jpg

    jijijij

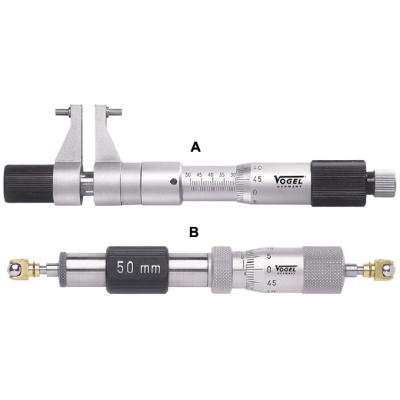

    Микрометры Vogel для измерения внутреннего диаметра зубчатых колес

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Vogel


Страна производитель: Германия Германия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Микрометры Vogel для измерения внутреннего диаметра зубчатых колес

Тип оборудования: Микрометры

Производитель: Vogel

Описание: Прибор для высокоточного определения линейных размеров

Гарантия на микрометры Vogel для измерения внутреннего диаметра зубчатых колес: 12 месяцев

Назначение прибора:

Микрометры Vogel для измерения внутреннего диаметра зубчатых колес диапазон измерений от 25-50х0,01 мм до 75-1475х0,01 мм, диаметр ступени под держатель шарика 3 мм, предназначены для высокоточного определения линейных размеров. Измерение производится абсолютным или относительным контактным способом. Основным преимуществом инструмента является низкая погрешность, которая колеблется в промежутке значений от 2 до 50 мкм и зависит от класса точности микрометра, а также от измеряемого диапазона. В качестве преобразовательного механизма выступает так называемая микропара – винт и гайка.



Принцип работы микрометра заключается в передвижении винта вдоль оси во время его вращения в гайке, которая остается неподвижной. Причем перемещение пропорционально углу поворота самого винта вокруг оси. На стебель микрометра нанесена шкала для отсчета полных оборотов, а для определения долей оборота используется круговая шкала, расположенная на барабане прибора. В целях ограничения измерительного усилия приборы снабжаются специальным механизмом – трещоткой.

Для того чтобы вычислить размеры детали, ее необходимо зажать между измерительными плоскостями инструмента. Как правило, шаг винта составляет 0,5 – 1 мм, а на барабане нанесены от 50 до 100 делений для того, чтобы можно было получить отсчет в 0,01 мм. Это наиболее распространенный тип приборов. В нашем каталоге вы можете выбрать микрометр и с другими величинами отсчета (к примеру, 0,0001, 0,002 или 0,005 мм).

По конструкции, под чем подразумевается форма скобы для микропары или корпуса и форма поверхностей измерения, и назначению можно выделить несколько типов микрометров:

-рычажные

-гладкие

-листовые

-проволочные

-трубные

-резьбомерные

-универсальные и другие разновидности.



Обычно производятся ручные и настольные микрометры. В последнее время широкое распространение получили цифровые микрометры в силу удобства в эксплуатации и дополнительных возможностей: например, одним нажатием кнопки можно отправить полученные показания на компьютер или переключаться между доступными метрическими системами.



Особенности:

  • Микрометры для измерения внутренних диаметров зубчатых колес DIN 863
  • Шкала барабана и гильза с матовой хромировкой
  • Диаметр ступени под держатель шарика 3 мм
  • С изоляционными накладками
  • Постоянное усилие измерения посредством фрикционной муфты
  • Заводской сертификат калибровки (СС) заказывается дополнительно
  • Сменные держатели шариков диаметром 1,5-15 мм см.



Технические характеристики:

Арт. №

Тип

Вставки мм

Предел измерений мм

Цена деления мм

Точность ±мкм

Ход штока мм

Диаметр барабана мм

Вес кг

230919

А



25-50

0,01

3

0,5

21

0,48

230920

A



50-75

0,01

3

0,5

21

0,48

230921

B

без вставок

75-100

0,01

3

0,5

17

0,25

230922

B

25/50

75-175

0,01

6

0,5

17

0,34

230923

B

25/50/100

75-275

0,01

8

0,5

17

0,49

230924

B

25/50/100/200

75-475

0,01

10

0,5

17

0,79

230925

B

25/50/100/200/400

75-875

0,01

12

0,5

17

1,3

230926

B

25/50/100/200/ 400/600

75-1475

0,01

15

0,5

17

2,03





*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по микрометрам и скобам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем измерительные инструменты по всей России курьерскими службами и транспортными компаниями.
