Индикаторы Vogel цифровые с защитой IP 51 и рычагом для перемещения штока
Тип оборудования: Индикатор
Производитель: Vogel
Описание: Прибор для определения линейных размеров деталей, расположения поверхностей и отклонения формы
Гарантия на индикаторы Vogel цифровые с защитой IP 51 и рычагом для перемещения штока: 12 месяцев
Назначение прибора:
Индикаторы Vogel цифровые с защитой IP 51 и рычагом для перемещения штока, диапазон от 0-12,5х0,01/0,001 до 0-150,0х0,01/0,001, предназначены для определения линейных размеров деталей, расположения поверхностей и отклонения формы. Принцип действия индикаторов довольно прост: линейное перемещение стержня головки, который находится в непосредственном контакте с измеряемым предметом, преобразуется при помощи определенного типа механизма (рычажного, зубчатого, рычажно-зубчатого, пружинно-оптического или пружинного) в отклонение стрелки устройства. Все измерительные головки имеют собственное обозначение, которое зависит от основного механизма и указывается в маркировке.
Измерительные головки используются преимущественно в производственных и научно-изыскательных целях. Можно выделить основные типы данных приборов:
- рычажно-зубчатая (ИГ), кинематическая цепь которой составлена из двух рычажных пар и зубчатой пары. Сам измерительный стержень изготавливается из нержавеющей стали, с глубоким арретированием, а головка характеризуется высокой степенью износостойкости. Производятся с ценой деления в 1 и 2 мкм;
- пружинно-оптические или оптикаторы (П, ПР) – чувствительные и наиболее точные приборы, используемые при измерении линейных размеров и определения степени отклонения от заданной формы;
- пружинная индикаторная головка, или микатор (ИПМ) – малогабаритный измерительный инструмент, характеризующийся присоединительным диаметром в 8 мм: выпускаются различные модификации с разной ценой деления и диапазоном измерений.
- рычажно-пружинные или миникаторы (ИРПВ) – предназначены для определения степени выраженности отклонения от заданной формы, а также линейных размеров деталей/частей механизмов в труднодоступных местах. Присоединительный диаметр равен 4 мм. ИРПВ снабжены поворотным (в диапазоне 300) измерительным наконечником бокового действия. Как правило, головка комплектуется тремя вариантами наконечников с отличающимся диаметром сферы и длиной.
Особенности:
С выводом данных Proximity через кабель
С электроникой Sylvac, возможностью внешнего питания через выход "Power"
Механика индикатора в нержавеющем и закаленном исполнении
Корпус из алюминия, передняя часть из прочного пластика, имеет возможность вращаться на 270 гр
LCD дисплей с отчетливым считыванием с интегрированными светодиодами допусков
Индуктивные сенсоры (S.I.S)
- автоматическое Вкл/Выкл
- память оригинальных значений, Абсолют-система
Нуль установка в каждой позиции, кнопка установки Set, кнопка режима - Mode
Персонализированная кнопка для выбора различных функций: Min/Max/Delta, Tol, допустимых границ значений
Переключение мм/дюйм
<!--[if !supportLineBreakNewLine]-->
<!--[endif]-->
Технические характеристики:
|
Арт. № |
Предел измерений мм |
Цена деления мм/дюйм |
Повторяемость показаний ±мкм |
Суммарная ошибка ±мкм |

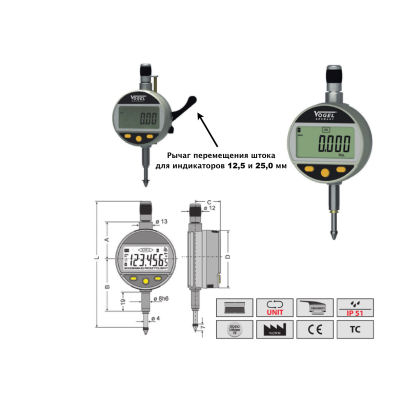

A мм |
B мм |
C мм |
D мм |
L мм |
Вес кг |
|
240215 |
0-12,5 |
0,01/0,0005 |
2 |
10 |
36,6 |
50,6 |
25,4 |
59,5 |
122,7 |
0,117 |
|
240205 |
0-12,5 |
0,001/0,00005 |
2 |
3 |
36,6 |
50,6 |
25,4 |
59,5 |
122,7 |
0,117 |
|
240216 |
0-25,0 |
0,01/0,0005 |
2 |
10 |
49,4 |
50,6 |
25,4 |
59,5 |
148,3 |
0,120 |
|
240206 |
0-25,0 |
0,001/0,00005 |
2 |
4 |
49,4 |
50,6 |
25,4 |
59,5 |
148,3 |
0,120 |
|
240217 |
0-50,0 |
0,01/0,0005 |
2 |
20 |
102,0 |
88,0 |
25,4 |
59,5 |
263,0 |
0,161 |
|
240207 |
0-50,0 |
0,001/0,00005 |
2 |
5 |
102,0 |
88,0 |
25,4 |
59,5 |
263,0 |
0,161 |
|
240218 |
0-100,0 |
0,01/0,0005 |
2 |
20 |
153,0 |
139,0 |
25,4 |
59,5 |
416,0 |
0,208 |
|
240208 |
0-100,0 |
0,001/0,00005 |
2 |
6 |
153,0 |
139,0 |
25,4 |
59,5 |
416,0 |
0,208 |
|
240219 |
0-150,0 |
0,01/0,0005 |
2 |
20 |
205,0 |
193,0 |
25,4 |
59,5 |
573,0 |
0,265 |
|
240209 |
0-150,0 |
0,001/0,00005 |
2 |
10 |
205,0 |
193,0 |
25,4 |
59,5 |
573,0 |
0,265 |
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по индикаторам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
