Шаблон Vogel для заточки универсальный

Тип оборудования: Шаблоны

Производитель: Vogel

Гарантия на шаблон Vogel для заточки универсальный: 12 месяцев

Назначение прибора:

Шаблон Vogel для заточки универсальный, углы 60°/118°/120°/130м/140м/160°, диаметр сверел до 50 мм, шаблоны, производятся в наборах и предназначаются для измерения различных величин:

- радиусные шаблоны – в целях, когда необходимо узнать радиус выпуклых и вогнутых поверхностей;

- резьбовые применяются для определения количества ниток на дюйм в дюймовой резьбе и номинального размера шага метрической резьбы;

- угловые – для измерения величины угла;

- шаблоны для контроля резьб и угла установки пластин резцов, измерения угла заточки сверла;

- специальные шаблоны (для контроля отверстий, копирования и последующего измерения сложных профилей;

- шаблоны сварщика.

Особенности:

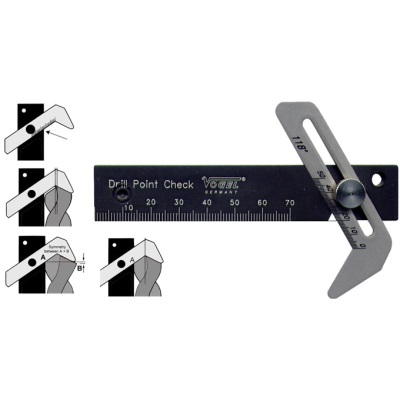

Универсальный шаблон контроля заточки сверел из специальной стали, закаленной, отшлифованной и вороненой
Основной угол заточки 118 град установлен на подвижном шаблоне .
По шкале подвижного шаблона со стандартной формой сверла устанавливают диаметр сверла (до 50 мм) .
Выравнивают сверло под шаблон
Во время заточки контролируют, чтобы площади A и B были симметричны
Заточенное сверло соответствует стандарту, если угол совпадает с шаблоном и выдержана симметрия поверхностей A и B.
Для удобства на неподвижной части шаблона нанесена линейная шкала 0-70 мм , а на обратной стороне - дополнительная шкала углов 60/118/120/130/140/160 .

Технические характеристики:

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
