Видеоэндоскоп IPLEX RX/ IPLEX RT

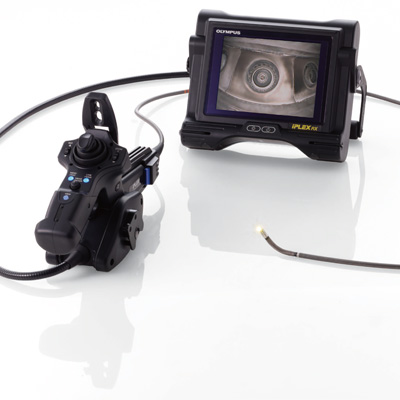

  • IPLEX RX/ IPLEX RT

    images/all/3/5231/big/img_5.jpg

    jijijij

    Видеоэндоскоп IPLEX RX/ IPLEX RT

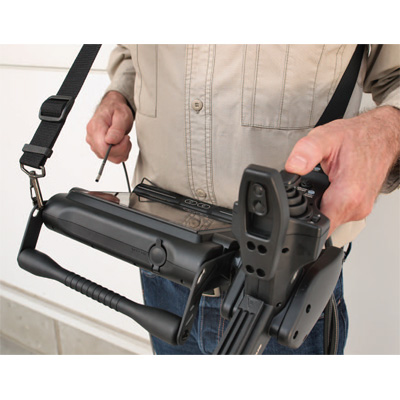

  • IPLEX RX/ IPLEX RT в руках работника

    images/all/3/5231/big/img_14.jpg

    IPLEX RX/ IPLEX RT в руках работника

    IPLEX RX/ IPLEX RT в руках работника

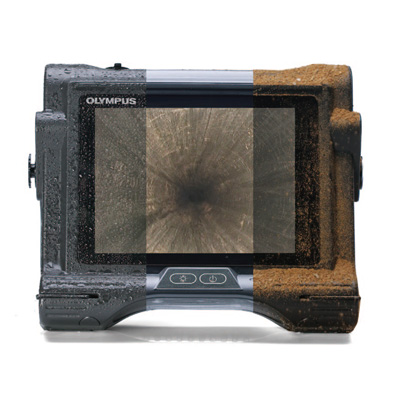

  • экран IPLEX RX/ IPLEX RT прибора под воздействием воды, солнца и грязи

    images/all/3/5231/big/img_16.jpg

    1

    экран IPLEX RX/ IPLEX RT прибора под воздействием воды, солнца и грязи

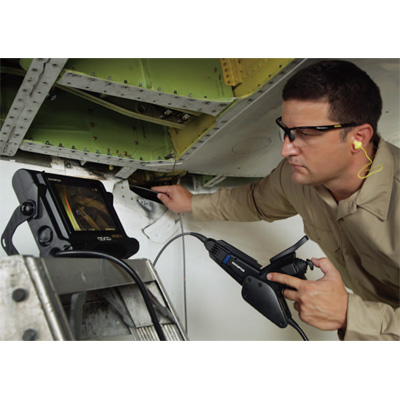

  • пример использования IPLEX RX/ IPLEX RT

    images/all/3/5231/big/img_18.jpg

    1

    пример использования IPLEX RX/ IPLEX RT

ЦЕНА: по запросу

Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 4.81MB)
Версия для печати
ПРОИЗВОДИТЕЛЬ:
OLYMPUS


Страна производитель: США США
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.


Калинчев Олег Менеджер по направлению OLYMPUS
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по товарам OLYMPUS. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Skype: oleg_kalinchev





ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

IPLEX RX/ IPLEX RT это легкие промышленные видеоскопы, которые имеют уникальный процессор изображений PulsarPic, позволяющий воспроизводить чрезвычайно яркие и четкие изображения. Приборы имеют большой 6.5” дюймовый (165 мм) монитор дневного обзора с антибликовым покрытием.



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
IPLEX lX Модель IV9420RX IV9435RX IV9620RX IV9635RX IV9650RX*1 IV9675RX*1
IPLEX RT Модель IV9420RT IV9435RT IV9620RT IV9635RT IV9650RT*1 IV9675RT*1
Диаметр рабочей части φ4,0 мм φ6,0 мм
Длина рабочей части 2,0 м 3,5 м 2,0 м 3,5 м 5,0 м 7,5 м
Материал внешней оплетки Высококачественный вольфрам.
Жесткость Постоянная жесткость Переменная жесткость рабочей части (технология Tapered Flex).
Гибкость плавно нарастает от блока управления к дистальному концу.
Углы отклонения
верх/низ/право/лево
130° 130° 150° 130° *1 *1
Приблизительный вес системы (с аккумулятором) 2,9 кг. 3,0 кг. 3,1 кг. 3,2 кг. *1 *1

*1. Выпуск ожидается в мае 2014 г.



  IPLEX RX IPLEX RT
ХАРАКТЕРИСТИКИ РАБОЧЕЙ ЧАСТИ
Механизм отклонения изгибаемой части зонда. Усовершенствованная технология артикуляции TrueFeel с электромеханическим сервоусилением, ручное управление
Датчик температуры Двухуровневый пороговый индикатор высокой температуры Нет
Источник света: Светодиодная подсветка сверхвысокой интенсивности
Механизм блокировки оптического сменного адаптера двойная резьба с кольцевым резиновым уплотнением
РУЧНОЙ БЛОК УПРАВЛЕНИЯ
Габариты (Ш x Д x В) 365 x 93 x 192 мм
Вес: 1000 г.
Кнопки быстрого доступа Кнопки и джойстики ручного блока управления обеспечивают быстрый доступ к следующим функциям прибора: Управление артикуляцией зонда, Регулировки изображения, запись видео/ «захват» экрана, доступ к меню
СИСТЕМНЫЙ БЛОК
Габариты (Ш x Д x В) 227 x 64 x 189 мм
Максимальные габариты: 239 x 99 x 215 мм
LCD монитор 6,5 дюймовый антибликовый монитор с возможностью работы при прямом солнечном свете.
Электропитание: Батарея: 10,8 В номинальное значение, приблиз. 120 минут непрерывной работы
Питание от сети: от100В до 240 В, 50/60 Гц (выносной импульсный блок питания)
Стандарт видеовыхода VGA
Выход USB Стандартный USB 2.0, A – типа.
ПРОГРАММНОЕ УПРАВЛЕНИЕ
Операции с изображениями 5х цифровое увеличение изображения, 10 ступеней регулировки яркости
Регулировка усиления Трехступенчатая регулировка коэффициента усиления с уникальной технологий расширенного динамического диапазона (WiDER) Нет
Регулировка резкости 4-ступенчатая регулировка резкости Нет
Регулировка насыщенности 3-ступенчатая регулировка цветонасыщенности Нет
Знакогенератор монитора. Допускается ввод до 30 стандартных символов
ФУНКЦИИ УПРАВЛЕНИЯ ЗАПИСЬЮ
Внешние сменные носители информации. Флеш-память USB, рекомендованная компанией OLYMPUS
Выводимая знакогенератором дисплея информация: Заголовок из 30 пользовательских символов, дата, время, системные настройки
Окно предварительного просмотра отснятых изображений. Записанная информация может быть просмотрена в виде окна - массива уменьшенных изображений
Запись статических изображений (фото). Разрешение — 768 × 576 (пикселей)
Формат записи — Сжатый JPEG
Размер одного сохраненного изображения — примерно 300 Кб (Возможность сохранения около 3,400 изображений на 1 Гб памяти)
Запись видео.  Разрешение — 640 × 480 (пикселей)
Формат записи — AVI MPEG-4, Материал может быть легко просмотрен при помощи Windows Media Player.
Размер фрагмента видеозаписи длинной 1 с составляет примерно — Приблиз. 500 Кб (Около 30 минут записи видео на 1 Гб памяти.)
ФУНКЦИИ СТЕРЕОИЗМЕРЕНИЙ – ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ ДЛЯ IPLEX RX* (выпуск ожидается в мае 2014 г.)
Расстояние Расстояние между двумя точками в пространстве
Точка - Линия Восстановленный в пространстве перпендикуляр от точки до заданной ранее пользователем линии
Глубина Восстановленный в пространстве перпендикуляр от точки до заданной ранее пользователем плоскости
Область/Линии Измерение площади некоторой области, а также длины контура, образованного несколькими точками.

* В случае IPLEX RT, стереоскопические измерения становятся возможными после модификации до уровня IPLEX RX.



ДИАПАЗОН УСЛОВИЙ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур Рабочая часть На воздухе: от –25 °C до 100 °C IPLEX RX;
                      от –25 °C до 80 °C IPLEX RT
В воде: от +10 °C до +30 °C
Системный блок, блок управления На воздухе: от -10 до 40 °C с аккумулятором
                      от 0 до 40 °C а адаптером питания переменного тока
Относительная влажность. Для всех частей От 15 % до 90 %
Устойчивость к жидким агрессивным средам. Для всех частей Допускается контакт с машинным маслом, светлыми нефтепродуктами или 5% соляным раствором.
Водонепроницаемость Рабочая часть (зонд) Полностью герметична. Выдерживает гидростатическое давление:
IV94 серия — Эквивалент высоты столба воды до 3,5 м
IV96 серия — Эквивалент высоты столба воды до 7,5 м
Системный блок, блок управления Прибор работоспособен под дождем и снегом, даже при сильном ветре (при этом батарейный отсек должен быть закрыт, а питание осуществляться только от аккумулятора). Неработоспособен под водой.



СТОЙКОСТЬ К УСЛОВИЯМ ЭКСПЛУАТАЦИИ.

Допустимые условия эксплуатации для данного прибора соответствуют стандартам министерства обороны США MIL-STD-810F/G и MIL-STD-461F.
Гарантия отсутствия дефектов не предоставляется ни при каких условиях. За подробными сведениями обращайтесь к торговому представителю Olympus.
Метод испытания. Соответствие стандарту.
Вибрация: MIL-STD-810F, Метод 514.5, Процедура I (Общий вибрационный тест)
Удар: MIL-STD-810G, Метод 516.5, Процедура IV (Тест на падение с высоты)
Водонепроницаемость: MIL-STD-810F, Метод 506.4, Процедура I (Дождь с ветром)
Влажность: MIL-STD-810F, Метод 507.4
Соляной туман: MIL-STD-810F, Метод 509.4
Песок и пыль: MIL-STD-810G, Метод 510.4, Процедура I (Частицы пыли с ветром)
Обледенение: MIL-STD-810F, Метод 521.2
Электромагнитные помехи*1 MIL-STD-461F, RS-103, (Тест на электромагнитную восприимчивость неэкранированных частей прибора)
Взрывоопасная атмосфера: MIL-STD-810F, Метод 511.4, Процедура I (Работа во взрывоопасной атмосфере)

*1 Исключение IV9675RX и IV9675RT серии.



Оптические характеристики сменных адаптеров (объективов).
ОСНОВНЫЕ МОДЕЛИ ОПТИЧЕСКИХ АДАПТЕРОВ.
  ОПТИЧЕСКИЕ АДАПТЕРЫ (ОБЪЕКТИВЫ) С НАРУЖНЫМ ДИАМЕТРОМ 6,0 ММ
  AT40D-
IV96
AT80D/
NF-IV96
AT80D/
FF-IV96
AT120D/
NF-IV96
AT120D/
FF-IV96
AT80S-
IV96
AT120S/
NF-IV96
AT120S/ FF-IV96
Опти-ческие харак-тери-стики Угол поля, ° 40º 80º 120º 80º 120º
Направление обзора. прямое боковое
Глубина резкости, мм*1 От 200 до ∞ мм От 9 до ∞ мм От 35 до ∞ мм От 2 до 200 мм От 19 до ∞ мм От 15 до ∞ мм От 1 до 25 мм От 3 до ∞ мм
Дис-Тальный конец Наружныйдиаметр, мм*2 φ6,0 mm
Длина , мм*3 18,4 мм 18,9 мм 18,8 мм 18,9 мм 18,8 мм 24,2 мм
    ОПТИЧЕСКИЕ АДАПТЕРЫ С НАРУЖНЫМ ДИАМЕТРОМ 4,0 ММ. ДИАМЕТРОМ 4,0 ММ И 6,0 ММ.*4
  AT80D/FF-IV94*4 AT120D/
NF-IV94
AT120D/
FF-IV94
AT100S/
NF-IV94
AT100S/
FF-IV94
AT50D/
50D-IV94
AT50S/
50S-IV94
AT60D/
60D-IV96
AT60S/
60S-IV96
Опти-ческие харак-тери-стики Угол поля, ° 80º 120º 100º 50º/50º 60º/60º
Направление обзора. прямое боковое прямое/
прямое
боковое/
боковое
прямое/
прямое
боковое/
боковое
Глубина резкости, мм*1 От 35 до ∞ мм От 2 до 200 мм От 17 до ∞ мм От 2 до 15 мм От 8 до ∞ мм *4 *4 *4 *4
Дис-Тальный конец Наружныйдиаметр, мм*2 φ4,0 мм φ4,0 мм φ6,0 мм
Длина , мм*3 19,0 мм 21,7 мм *4 *4 *4 *4

*1. Показывает диапазон расстояний от объектива, в котором предметы наблюдаются четко.
*2. Рабочая часть с установленным адаптером может быть проведена через отверстие диаметром φ(4,0 и 6,0) мм.
*3. Соответствует длине жесткого участка рабочей части в районе дистального конца.
*4. Выпуск ожидается в мае 2014 г..

Видеоскопы IPLEX RX и RT обеспечивают наилучшее качество изображения. Уникальный видеопроцессор PulsarPic снижает уровень помех и повышает резкость, обеспечивая изображение с исключительно высоким разрешением.
IPLEX RX и RT достоверно и ярко воспроизводят мельчайшие дефекты, а резкие и четкие изображения дают оператору полноту сведений о состоянии объекта контроля.



Drill Hole

Bearing of wind gearbox
Сверление Подшипник мультипликатора
ветроэнергетической установки





IPLEX RX и RT оснащены новой светодиодной системой подсветки, которая примерно в два раза ярче, чем у обычных видеоскопов, что позволяет в динамическом режиме регулировать светоотдачу для снижения эффекта ореола при контроле металлических или отражающих поверхностей.
Видеопроцессор PulsarPic интеллектуально взаимодействует с системой подсветки и оптимизирует количество света для получения, очень ярких, четких и резких изображений.

IPLEX RX и RT позволяют записывать сделанные данными видеоскопами фотографии формата JPEG и видеокадры MPEG-4 на съемный флеш-накопитель USB.
Улучшенное качество записанных фотографий и видеокадров обеспечивает проведение точной диагностики
не только в полевых условиях, но также в офисе, — с использованием нашего бесплатного программного обеспечения InHelp для обработки изображений.

Компактные видеоскопы IPLEX RX и RT оборудованы 6,5-дюймовым монитором. На большом мониторе четко отображаются мелкие дефекты с удобного для контролеров расстояния, что обеспечивает простоту идентификации повреждений и дефектов.

IPLEX RX оснащен уникальной функцией обработки изображений WiDER, с помощью которой выявляются самые темные зоны изображения без размывания деталей более ярких областей. Инновационная технология обеспечивает оптимальный эндоскопический контроль обширных и даже сильно отражающих зон.
Кроме того, IPLEX RX снабжен функциями регулировки резкости и цветокалибровки для создания изображений улучшенного качества в зависимости от условий наблюдения и применения.

IPLEX RX и RT весят всего 2,9 кг, включая ионно-литиевую аккумуляторную батарею, рассчитанную на два часа работы. Компактная и портативная конструкция обеспечивает легкость доставки IPLEX RX и RT до места осмотра. Приборы удобны в использовании в труднодоступных местах. Блок управления зондом имеет вес порядка 1,0 кг.



portable_design carry_with_one_hand
Переноска IPLEX RX по лестнице с помощью
наплечного ремня
Компактная и аккуратная конструкция для
удобной переноски в одной руке



quick_access_keys

Универсальная конструкция IPLEX RX и RT обеспечивает удобную эксплуатацию оператору с практически любым уровнем подготовки. Во время эндоскопического контроля поворотные рукоятки монитора трансформируются в подставку, благодаря чему можно установить видеоскоп в любом месте для оптимизации расстояния и углов наблюдения. Видеовыход IPLEX RX и RT позволяет выполнять групповой или удаленный эндоскопический контроль путем подключения внешнего монитора. Кроме того, IPLEX RX и RT можно переносить на плечевом ремне или подсоединять к штативу.

Инновационные технологии артикуляции, которыми оборудованы IPLEX RX и RT, обеспечивают плавное и точное наведение объектива и доставку зонда на максимальную глубину - к самым труднодоступным местам эндоскопического контроля.
Усовершенствованный пульт управления с артикуляцией TrueFeel оснащен точным и удобным джойстиком, который поворачивается легким прикосновением и плавно изгибает дистальную часть зонда во всех направлениях. На джойстике ощущается обратная связь по усилию изгиба, если зонд упирается в препятствие.
В конструкцию зонда входит уникальная технология Tapered Flex, которая оптимизирует продольную гибкость зонда для достижения превосходной маневренности и устойчивости при введении/извлечении зонда по сложным траекториям.

Наиболее часто применяемые операции, такие как артикуляция зонда, настройка и запись изображения, легко активизируются нажатием специальных кнопок быстрого доступа, расположенных на легкой рукоятке. Меню настройки IPLEX RX и RT имеет упрощенную структуру для обеспечения легкого и быстрого управления.

Легкий и компактный блок управления,
оснащенный кнопками быстрого доступа,
выполняет более 14 операций одним
касанием



Отображение всех меню IPLEX RX и RT осуществляется с помощью понятных пиктограмм. Дефектоскопист может интуитивно распознавать меню и эффективно управлять требуемыми функциями или настройками.

IPLEX RX и RT прошли испытания на ударную нагрузку, включая воздействие вибрации и падение с высоты 1,2 м.
В соответствии с военными стандартами США эта прочная система выдерживает суровые условия эксплуатации и обеспечивает надежную работу даже в неблагоприятной среде.

В соответствии с всемирно признанными военными стандартами США (MIL-STD-810F/G и MIL-STD-461F)* и классом защиты IP55 системы IPLEX RX и RT прошли различные жесткие климатические испытания, включая воздействие ливня/пыли, высокой влажности и обледенения под дождем. Кроме того, монитор дневной видимости с антибликовым дисплеем обеспечивает четкое изображение даже при ярком солнечном свете.

Операторам часто требуется осматривать объекты, расположенные внутри узких каналов с шероховатыми поверхностями или острыми кромками. Зонд IPLEX RX и RT имеет износостойкую конструкцию с сопротивлением смятию и покрыт прочной, особо обработанной вольфрамовой оплеткой.

IPLEX RX имеет функцию отображения документов в формате PDF. Вместо поочередного просмотра печатных
руководств по эндоскопическому контролю и записанных изображений можно одновременно видеть то и другое
на мониторе IPLEX RX. Благодаря этой уникальной функции повышаются скорость и производительность эндоскопического контроля.
