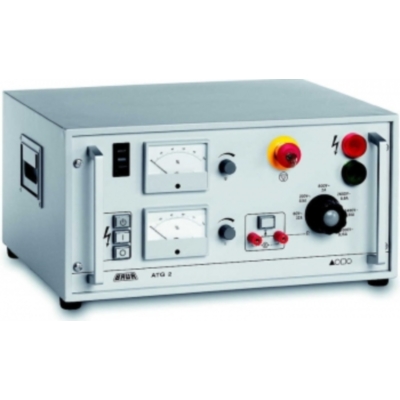

Прожиговый трансформатор ATG 2
Тип оборудования: Трансформатор
Производитель: BAUR, Австрия
Серия: ATG
Модель: ATG 2
Описание: Прибор для поиска кабельных повреждений
Гарантия на прожиговый трансформатор ATG 2: 12 месяцев.
Назначение прибора:
Прожиговый трансформатор ATG 2 позволяет пользователю преобразовать повреждение кабеля с высоким сопротивлением в низкоомный дефект.
После этого можно использовать метод рефлектометрии для предварительной локации низкоомного повреждения. Портативный трансформатор для прожига изоляции заключён в прочный 19-дюймовый стальной корпус. Надёжная силовая электроника прибора позволяет регулировать выходное напряжение и ток.
Особенности прожигового трансформатора ATG 2:
Выходное напряжение до 10 кВ постоянного тока
Наличие 6 диапазонов выходного напряжения; переключение диапазонов даже при полной нагрузке (2,3 кВА)
Электронная регулировка напряжения и тока (по отдельности)
Встроенный разъём для подключения внешнего омметра
Выход переменного тока для использования в низковольтных сетях
Цепь защиты в соответствии со стандартом VDE 0104
Технические характеристики прожигового трансформатора ATG 2:
|
Напряжение питания |
220...240 В |
|
|
Частота питающего напряжения |
45 Гц – 60 Гц |
|
|
Максимальная мощность (в режиме КЗ) |
2 300 ВА |
|
|
Максимальное выходное напряжение |
10 кВ |
|
|
Выходной ток по ступеням: |
|
|
|
|
переменный ток, ступень 60 В |
32 А |
|
|
переменный ток, ступень 230 В |
8,5 А |
|
|
постоянный ток, ступень 800 В |
2,0 А |
|
|
постоянный ток, ступень 2 600 В |
0,6 А |
|
|
постоянный ток, ступень 6 400 В |
0,24 А |
|
|
постоянный ток, ступень 10 000 В |
0,16 А |
|
Максимальная емкостная нагрузка |
10 мкФ |
|
|
Встроенное разрядное сопротивление |
100 кОм |
|
|
Размеры (Длинна х Ширина х Глубина) мм |
502 x 255 x 390 |
|
|
Вес |
41 кг |
|
Комплект поставки прожигового трансформатора ATG 2:
Установка ATG2
Высоковольтный кабель
Кабель заземления
Кабель питания
Инструкция по эксплуатации
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по прожиговым трансформаторам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для поиска подземных коммуникаций и диагностики кабелей по всей России курьерскими службами и транспортными компаниями.
|
