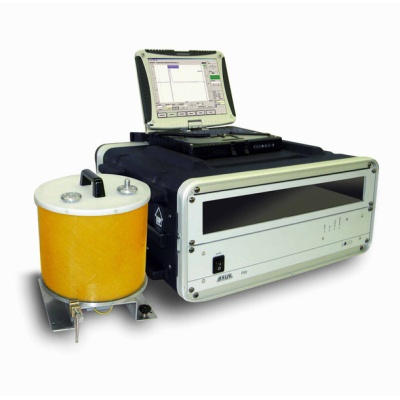

Система диагностики кабелей методом локализации частичных разрядов PD Portable
Тип оборудования: Система диагностики кабелей методом локализации частичных разрядов
Производитель: BAUR, Австрия
Модель: PD Portable
Описание: Устройство для проверки и диагностики кабельных линий
Гарантия на систему диагностики кабелей методом локализации частичных разрядов PD Portable: 12 месяцев.
Система диагностики кабелей методом локализации частичных разрядов PD Portable внесена в Госреестр средств измерений РФ под № 38338-08
Назначение прибора:
Система диагностики кабелей методом локализации частичных разрядов PD Portable -система проверки и диагностики кабельных линий и кабельных муфт методом измерения частичных разрядов (PD) с локализацией источника.
Диагностика кабелей путем измерения уровня частичных разрядов зарекомендовала себя в качестве надежного метода неразрушающего контроля состояния изоляции. Данный метод позволяет определить местоположение источника частичных разрядов в участках кабелей, кабельных муфтах и концевых заделках кабелей.
Портативная система определения местоположения источника частичных разрядов предназначена для использования с генераторами синусоидального (truesinus) напряжения сверхнизкой частоты (0,1Гц) фирмы «BAUR», характеризующимися выходным напряжением до 40 кВ эфф.
Особенности системы диагностики кабелей методом локализации частичных разрядов PD Portable:
Измерение уровня частичных разрядов
Определение местоположения источника частичных разрядов
Отображение на дисплее сигналов частичных разрядов по всей длине кабеля
Программное обеспечение (Windows) с интерфейсом на основе меню
Эффективное подавление шумов
Калибровка системы на месте эксплуатации в соответствии со стандартом IEC 60270
Использование совместно с внешним источником высокого напряжения до 40 кВэфф. (FRIDA, VIOLA) синусоидальной формы волны (truesinus)
Технические характеристики системы диагностики кабелей методом локализации частичных разрядов PD Portable:
|
Блок связи |
|
|
Максимальное напряжение |
40 кВ |
|
Емкость конденсатора связи |
10 нФ |
|
Габаритные размеры не более |
400 х 330 х 330мм |
|
Масса |
не более 20 кг |
|
Измерительный блок |
|
|
Диапазон напряжений на входе, |
1 … 38 кВ |
|
Диапазон измерений (скорость распространения 80 м/мкс) |
10 … 12800 м |
|
Скорость распространения |
50-120 м/мсек |
|
Частота квантования, |
100 МГц |
|
Минимальный частичный разряд |
пКл 20 ( типовой случай) |
|
Приведенная погрешность определения места ЧР в рабочих условиях |
1% длины кабеля |
|
Разрешающая способность по заряду |
±0.1пКл |
|
Разрешающая способность по длине |
±0.1 м |
|
Общие данные |
|
|
Напряжение сети питания |
104…127 / 207…253 В |
|
Частота сети питания |
45…60 Гц |
|
Потребляемая мощность |
не более 50 ВА |
|
Габаритные размеры |
560 х 550 х 240 мм |
|
Масса |
не более 15 кг |
|
Интервал рабочих температур |
-10°C … +50°C, без конденсации влаги |
|
Усиление сигналов частичных разрядов, |
0 … 75 дБ |
|
Блок управления |
|
|
Ноутбук |
Специализированное ПО, беспроводная сеть LAN для связи |
|
Рабочие условия эксплуатации |
|
|
Температура, °C |
-20 … +50 |
|
Относительная влажность, % |
До 90 без конденсации влаги |
|
Атмосферное давление, кПа |
86,7…106,7 |
Комплект поставки системы диагностики кабелей методом локализации частичных разрядов PD Portable:
Высоковольтный соединительный модуль
Транспортный кейс
Ноутбук
Кабель питания, 2,5 м
ПО BAUR System 3.x
Блок кабельных барабанов с кабелями длиной 25 м.
Руководство по эксплуатации
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по системам диагностики кабелей методом локализации частичных разрядов можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для поиска подземных коммуникаций и диагностики кабелей по всей России курьерскими службами и транспортными компаниями.
|

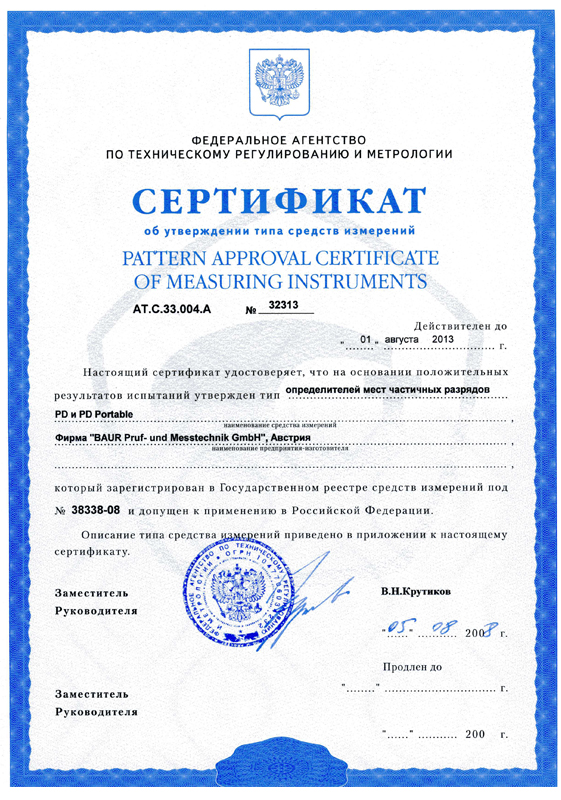

Сертификаты |
|||
|
|||
|
|
|||
|
