Ультразвуковые износостойкие преобразователи (ПЭП) SENDAST

  • Ультразвуковые износостойкие преобразователи (ПЭП) SENDAST

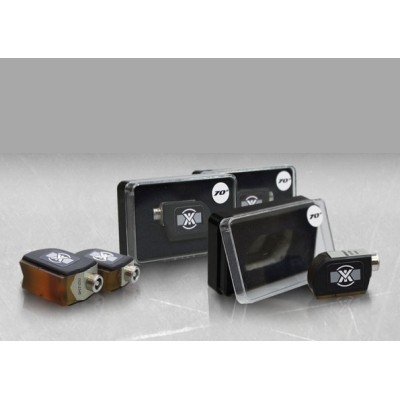

    /images/all/3/5370/big/img_5.jpg

    jijijij

    Ультразвуковые износостойкие преобразователи (ПЭП) SENDAST
  • преобразователь SENDAST

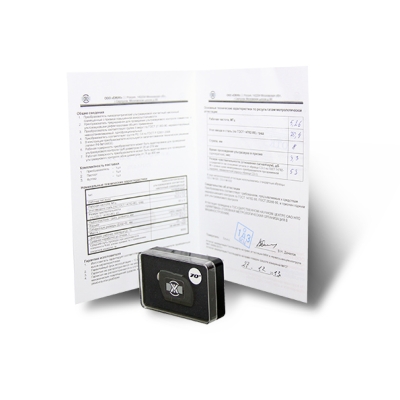

    /images/all/3/5370/big/img_14.jpg

    преобразователь SENDAST

    преобразователь SENDAST
  • /images/all/3/5370/big/img_16.jpg

    1

  • SENDAST

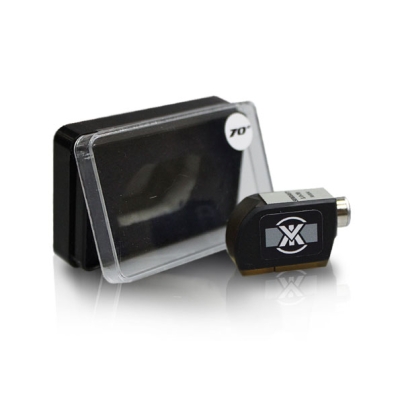

    /images/all/3/5370/big/img_18.jpg

    1

    SENDAST

ЦЕНА: 10 890 руб.

КУПИТЬ


Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Ультразвуковые износостойкие преобразователи (ПЭП) SENDAST

Тип оборудования: Ультразвуковые преобразователи

Производитель: Россия

Модель: SENDAST

Описание: устройство для дефектоскопии

Гарантия на ультразвуковые износостойкие преобразователи (ПЭП) SENDAST: 12 месяцев.

Назначение устройства:

Ультразвуковые износостойкие преобразователи (ПЭП) SENDAST с оригинальными эксплуатационно-потребительскими характеристиками. Бескорпусное исполнение – отсутствие «классического» прямоугольного корпуса, не снижает прочностных характеристик преобразователя. Адгезия боковых полиуретановых накладок к призме составляет 60 Н/100мм, что является критерием высокопрочного клеевого соединения. Для подключения к дефектоскопам преобразователи имеют зарекомендовавшие себя в надежности разъемы LEMO серии 00. Маркировка наносится на несъемный элемент конструкции преобразователя (каркас), что исключает утрату идентификации изделия в течение всего срока службы. Идентификационная информация наносится по технологии "Металлографика", когда краситель не наносится на поверхность, а внедряется в микропоры на глубину 18-22 мкм и закрепляется, образуя с ней единое целое. Это обеспечивает сверхустойчивое и долговечное изображение, способное выдерживать воздействие агрессивных сред, трение, термическое влияние.

Отличительные особенности преобразователей SENDAST:

Высокая износоустойчивость – особый полимер призмы по износу на стали превосходит оргстекло в 4 раза

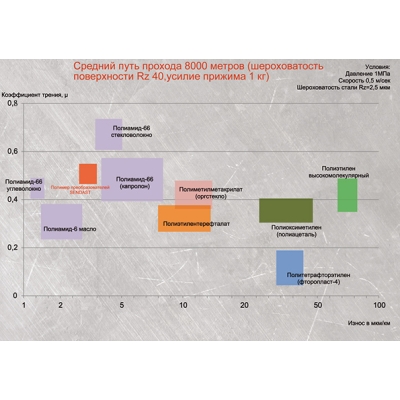

8000 метров - средний путь прохода (при шероховатости поверхности Rz40, усилии прижима 1кг с применением контактной жидкости)

Оригинальная эргономика - запатентованная геометрия призмы дает оптимальное "геометрическое" подавление шумов в сочетании с высокими амплитудными характеристиками полезных сигналов

Антискользящий тактильный эффект – достигается боковыми накладками, выполненными из специального маслостойкого полиуретана с высоким УЗ-затуханием

Каждый преобразователь поставляется в индивидуальном упаковочном футляре

Преобразователи дополнительно имеют обозначение по ГОСТ 26266-90 – П121-XX-XX

Каждый преобразователь проходит первичную метрологическую экспертизу в аккредитованной лаборатории ОАО НПО «ЦНИИТМАШ»

По запросу производится адаптация (притирка) рабочей поверхности преобразователя под диаметры: труб от 25 до 219 мм и гибов от 76 до 400 мм.

Технические характеристики преобразователей SENDAST:

Преобразователи SENDAST представлены двумя семействами:



СЕМЕЙСТВО SENDAST 2,5 (2,5 МГц)

Тип


пьезоэлектрический ультразвуковой контактный наклонный совмещенный

Рабочий тип волн

поперечные

Рабочая частота, МГц

2,5 ± 0,25

Угол ввода в сталь (по ГОСТ 14782-86), град

40...75

Резерв чувствительности (по ГОСТ 14782-86) не менее, дБ

50

Пьезопластина - диск, диаметр, мм

12

Разъем

Lemo серии 00

Габаритные размеры (Д×Ш×В), мм

36×17×21 ± 1

Масса, г

16 ± 2

Диапазон рабочих температур, ºС

-20...+50

Средняя наработка до отказа, ч

не менее 1500

Средний путь прохода (при шероховатости поверхности Rz40, усилии прижима
1кг с применением контактной жидкости), м

8000

Преобразователь

Угол ввода в сталь, º

Стрела, мм

SENDAST 2,5-40

40 ± 1º

9 ± 1мм

SENDAST 2,5-45

45 ± 1º

9,5 ± 1мм

SENDAST 2,5-50

50 ± 1º

10,0 ± 1мм

SENDAST 2,5-60

60 ± 2º

11,0 ± 1мм

SENDAST 2,5-65

65 ± 2º

12,0 ± 1мм

SENDAST 2,5-70

70 ± 2º

13,0 ± 1мм

SENDAST 2,5-72

72 ± 2º

13,5 ± 1мм

SENDAST 2,5-75

75 ± 2º

14,0 ± 1мм









 СЕМЕЙСТВО SENDAST 5,0 (5,0 МГц)

Тип

пьезоэлектрический  ультразвуковой контактный наклонный совмещенный

Рабочий тип волн

поперечные

Рабочая частота, МГц

5,0 ± 0,5

Угол ввода в  сталь (по ГОСТ 14782-86), град

40...75

Резерв  чувствительности (по ГОСТ 14782-86) не менее, дБ

50

Пьезопластина - диск, диаметр, мм

6

Разъем

Lemo серии 00

Габаритные  размеры (Д×Ш×В), мм

31×14×19 ± 1

Масса, г

10 ± 2

Диапазон рабочих температур, ºС

-20...+50

Средняя  наработка до отказа, ч

не менее 1500

Средний путь прохода (при шероховатости поверхностиRz40, усилии прижима
  1кг с применением контактной жидкости), м

8000

Преобразователь

Угол ввода в сталь, º

Стрела, мм

SENDAST 5-40

40 ± 1º

6,0 ± 1мм

SENDAST 5-45

45 ± 1º

6,0 ± 1мм

SENDAST 5-50

50 ± 1º

6,5 ± 1мм

SENDAST 5-60

60 ± 2º

7,0 ± 1мм

SENDAST 5-65

65 ± 2º

7,0 ± 1мм

SENDAST 5-70

70 ± 2º

7,5 ± 1мм

SENDAST 5-72

72 ± 2º

8,0 ± 1мм

SENDAST 5-75

75 ± 2º

9,0 ± 1мм

Комплект поставки ПЭП SENDAST:

Преобразователь

Футляр

Паспорт

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по ультразвуковым преобразователям можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для дефектоскопии по всей России курьерскими службами и транспортными компаниями.
