Комплект из 12 шт. опорных колец и насадок для твердомеров

  • Комплект из 12 шт. опорных колец и насадок для твердомеров

    /images/all/3/5486/big/img_5.jpg

    jijijij

    Комплект из 12 шт. опорных колец и насадок для твердомеров
  • Комплект из 12 шт. опорных колец и насадок для твердомеров

    /images/all/3/5486/big/img_14.jpg

    Комплект из 12 шт. опорных колец и насадок для твердомеров

    Комплект из 12 шт. опорных колец и насадок для твердомеров

ЦЕНА: 29 611 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ВОСТОК-7


Страна производитель: Россия Россия

В наличии!
Гарантия: 2 года
Руководство по эксплуатации: Скачать (PDF, 608.06KB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

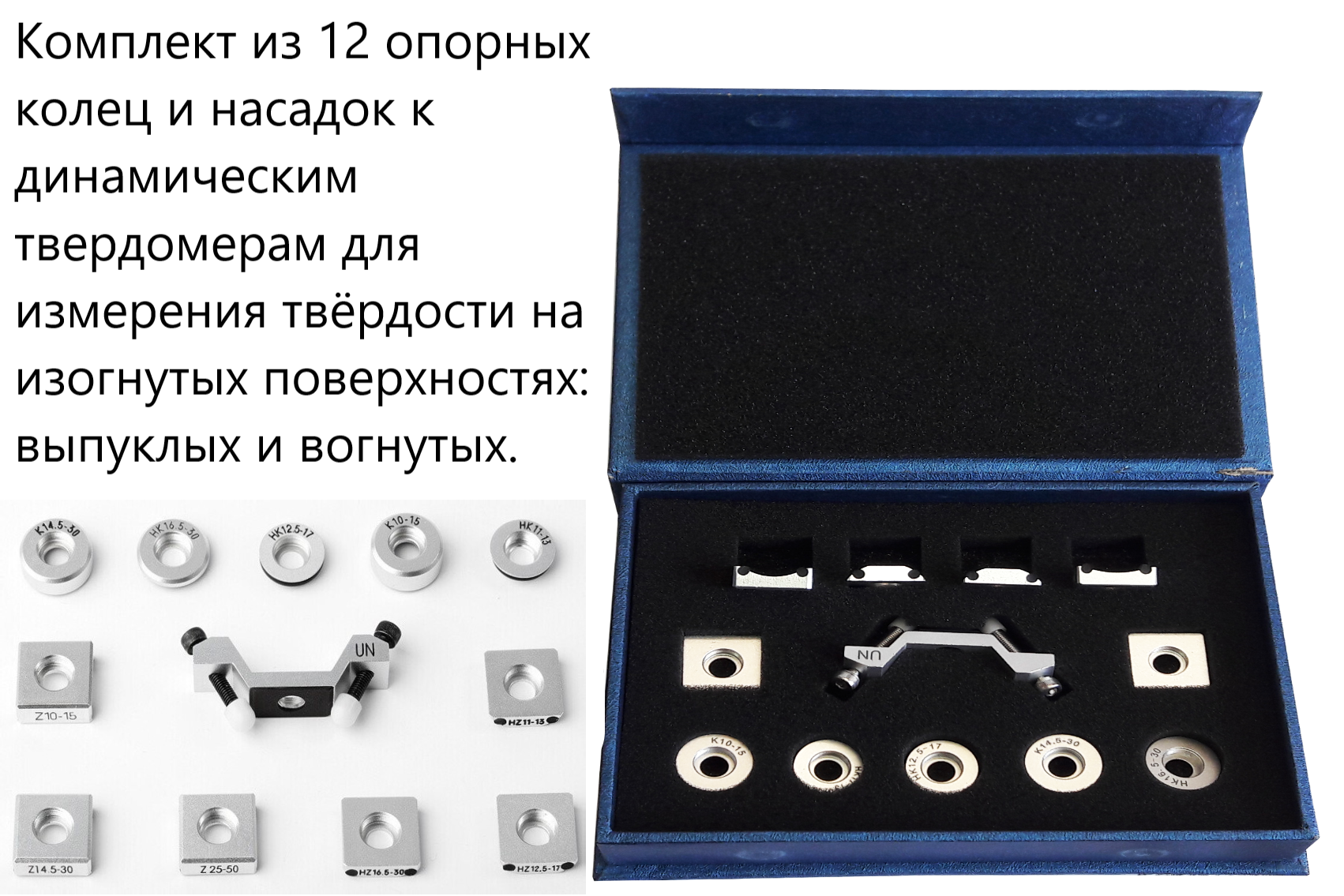

12 опорных колец и насадок для твердомеров Восток-7 и твердомеров, произведённых по международным стандартам ASTM A956 (2006) и DIN50156 (2007), в т.ч. из российских производителей Миникон 960, из международных - PROCEQ и Time Group.

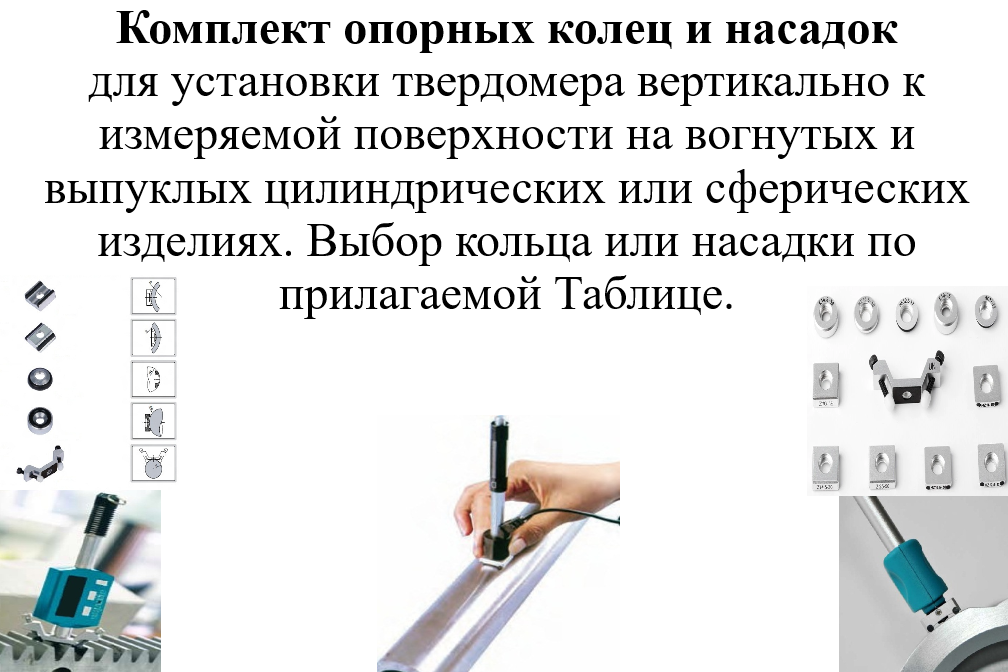

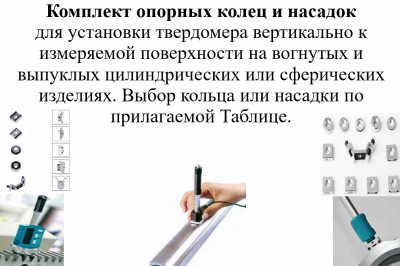

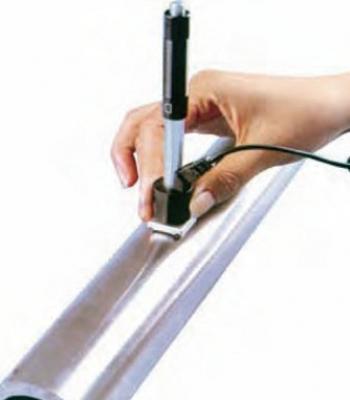

Опорные кольца и насадки предназначены для установки ударного датчика твердомера вертикально к измеряемой поверхности на вогнутых и выпуклых цилиндрических или сферических изделиях. Выбор кольца или насадки должен соответствовать техническим параметрам контролируемой изогнутой поверхности согласно Таблицы. Только корректная установка датчика позволяет произвести точный контроль твёрдости на изогнутой поверхности изделия.

Опорные кольца и насадки изготавливаются из алюминиевого сплава со вставленными противоскользящими вставками. На поверхности опорного кольца и насадки градуировкой нанесено её обозначение.

Опорные кольца и насадки предназначены для твердомеров, произведённых по международным стандартам ASTM A956 (2006) и DIN50156 (2007).



Технические характеристики

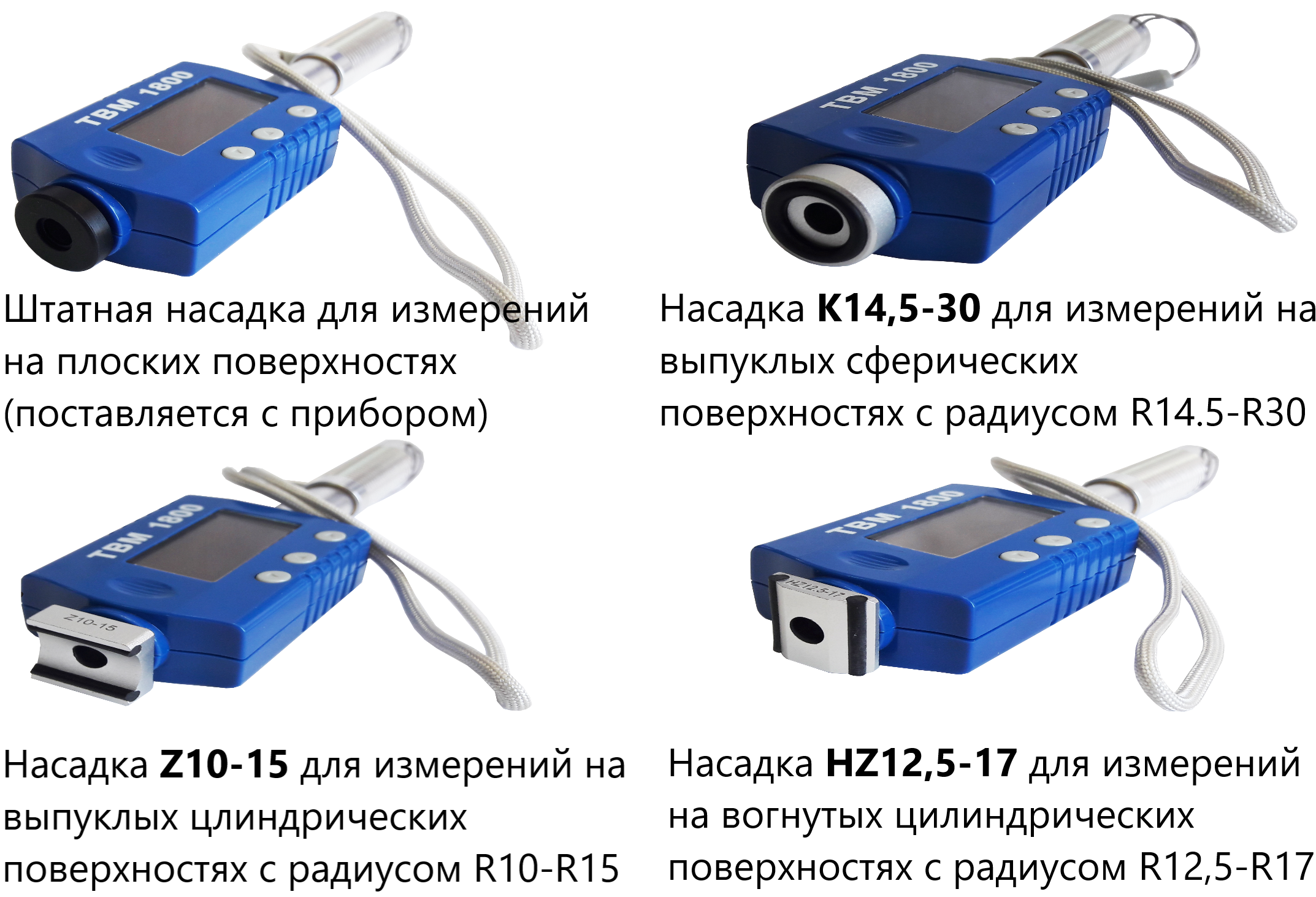

Комплект опорных колец и насадок для ударных датчиков типов D; DC; C, E и S

Обозначение

Размер

Вид поверхности для контроля твёрдости:



1

Z10-15

20×20×7.5 мм

Выпуклая цилиндрическая поверхность с радиусом R10 - R15

2

Z14,5-30

20×20×6.5 мм

Выпуклая цилиндрическая поверхность с радиусом R14,5 - R30

3

Z25-50

20×20×6.5 мм

Выпуклая цилиндрическая поверхность с радиусом R25 - R50



4

HZ11-13

20×18×5 мм

Вогнутая цилиндрическая поверхность с радиусом R11 - R13

5

HZ12.5-17

20×20×5 мм

Вогнутая цилиндрическая поверхность с радиусом R12,5 - R17

6

HZ16.5-30

20×20×5 мм

Вогнутая цилиндрическая поверхность с радиусом R16,5 - R30



7

K10-15

Ø 20×7.7 мм

Выпуклая сферическая поверхность с радиусом R10 - R15

8

K14,5-30

Ø 20×6.7 мм

Выпуклая сферическая поверхность R14,5 - R30

9

HK11-13

Ø 17×5 мм

Выпуклая сферическая поверхность с радиусом R11 - R13



10

HK12.5-17

Ø 18×5 мм

Вогнутая сферическая поверхность с радиусом R12,5 - R17

11

HK16.5-30

Ø 20×5 мм

Вогнутая сферическая поверхность с радиусом R16,5 - R30



12

UN

52×20×16 мм

Нестандартные поверхности, минимальный радиус R10 - ∞
