Ультразвуковой уровнемер ЭХО-АС-01

Тип оборудования: Ультразвуковой уровнемер

Производитель: Сигнур

Серия: ЭХО-АС

Модель: ЭХО-АС-01

Описание: ультразвуковой прибор для определения уровня жидкости

Гарантия на ультразвуковой уровнемер ЭХО-АС-01: 6 лет.

Ультразвуковой уровнемер ЭХО-АС-01 внесен в Госреестр средств измерений под № 14891-95.

Назначение прибора:

Ультразвуковой уровнемер ЭХО-АС-01 предназначен для бесконтактного автоматического дистанционного измерения уровня жидких сред, в том числе взрывоопасных, агрессивных, вязких, неоднородных, выпадающих в осадок, а также сыпучих материалов с диаметром гранул и кусков от 5 до 300 мм, при температуре контролируемой среды от минус 30 до плюс 80 °С.

Принцип действия прибора ЭХО-АС-01 основан на локации уровня звуковыми импульсами, проходящими через газовую среду и отражающимися от границы раздела "газ – измеряемая среда".

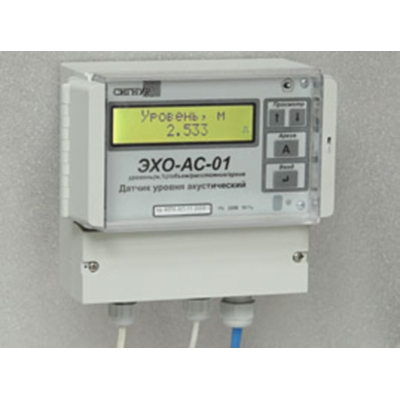

ЭХО-АС-01 состоит из акустического преобразователя АП и блока измерительного БИ-1 и выпускается в пылеводозащищенном исполнении. АП имеет ряд модификаций для различных условий эксплуатации.

ЭХО-АС-01 имеет жидкокристаллический дисплей, на который выводится следующая информация:

текущие значения измеряемых величин:

- уровня в процентах и метрах;

- объема контролируемого вещества в резервуаре;

- расстояния до объекта;

содержимое архивов;

диагностические сообщения о неисправностях.

Ультразвуковой уровнемер ЭХО-АС-01 имеет релейные выходные сигналы (три пары “сухих” контактов реле), предназначенные для сигнализации верхнего, номинального и нижнего уровней. Возможен вывод информации на компьютер через встроенный интерфейс RS-232 (RS-485)

Для функционирования  ЭХО-АС-01 акустический преобразователь устанавливается в верхней части резервуара, а электронный блок - в отапливаемом помещении. Преобразователь и блок соединены 5-жильным медным кабелем.

Основная погрешность датчика, % 1

Выходной сигнал, мА 0 – 5; 0 – 20; 4 – 20;

Напряжение питания, В 220

Диапазоны измерения, м (0 – 0,1) – (0 - 20)

АП-61, АП-11 и АП-13 выпускаются в пылеводозащищенном исполнении IP-64, ППИ – в исполнении IP-65 по ГОСТ 14254.

Допускается перестройка диапазонов в процессе эксплуатации.

Метрологическая поверка датчика проводится по МИ 1112-96 один раз в год.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
