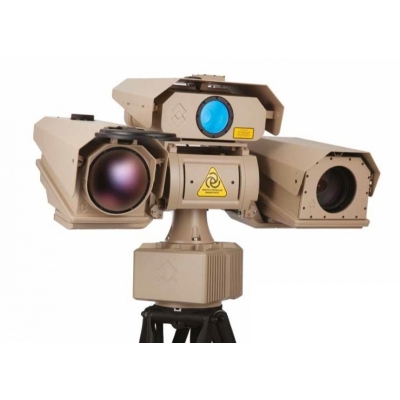

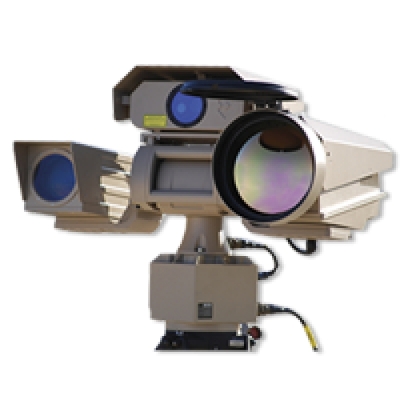

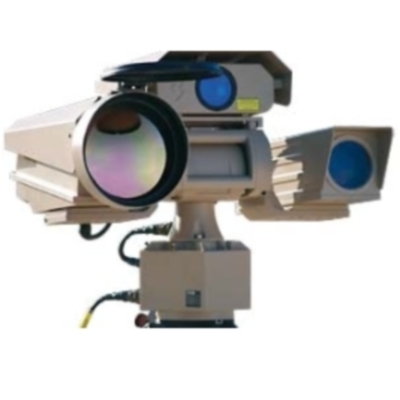

Тепловизионные камеры, обеспечивающие наблюдение границ и береговой линии на больших расстояниях FLIR серии HRC
Тип оборудования: Тепловизионная камера, тепловизор
Производитель: FLIR Systems AB, Швеция
Серия: HRC
Модели: HRC-E, HRC-S, HRC-U, HRC-X
Описание: Прибор для получения видимого изображения объектов, испускающих невидимое тепловое (инфракрасное) излучение.
Гарантия на тепловизионные камеры, обеспечивающие наблюдение границ и береговой линии на больших расстояниях FLIR серии HRC: 12 месяцев
Назначение прибора:
Тепловизионные камеры, обеспечивающие наблюдение границ и береговой линии на больших расстояниях FLIR серии HRC предназначены для обнаружения объектов на самых дальних дистанциях при любой погоде. Камеры оснащены опциями оптического и электронного масштабирования. Это обеспечивает максимальный уровень осведомленности о ситуации и возможность приблизить обнаруженные подозрительные объекты, чтобы подробно их рассмотреть. Камеры HRC можно подключить к существующим сетям или использовать как самостоятельное решение.
В самую темную ночь, сквозь дым и туман, камеры HRC обеспечат отличное выполнение задач по обнаружению на самых дальних расстояниях и максимальное качество полученных изображений. Человека будет обнаружен на расстоянии нескольких километров. Все камеры идеально походят для задач береговой и пограничной охраны, также как и для обнаружения объектов на средних дистанциях.
Технические характеристики тепловизионных камер FLIR серии HRC:
|
|
HRC-E |
HRC-S |
HRC-U |
HRC-X |
|
Создание теплового изображения |
||||
|
Поле зрения: непрерывное оптическое масштабирование |
2° (Г) x 1,5° (В) до 25° (Г) x 18,8° (В) с объективом 22 x 275 мм |
1,1° (Г) x 0,84° (В) до 14,1° (Г) x 10,50° (В) с объективом 39 x 490 мм |
0,75° (Г) x 0,56° (В) to 9,4° (Г) x 7,0° (В) с объективом 59 x 735 мм |
0,5° (Г) x 0,38° (В) to 6,3° (Г) x |
|
Пространственное разрешение (IFOV) |
0,67 мрад для объектива 22 мм |
0,383 мрад для объектива 39 мм |
0,256 мрад для объектива 59 мм |
0,17 мрад для объектива 88 мм |
|
Температурная чувствительность |
25 мK |
25 мK |
25 мK |
35 мK |
|
Системные функции |
||||
|
Автоматическое закрывание переднего объектива в нерабочем состоянии |
нет |
да |
да |
да |
|
Физические характеристики |
||||
|
Вес |
7,5 кг |
9,5 кг |
12 кг |
12 кг |
|
Размер (Д х Ш х В) |
475 x 235 x 194 мм |
475 x 235 x 194 мм |
564 X 264 X 303 мм |
564 X 264 X 303 мм |
|
Создание изображения |
|
|
Теплового |
см. подробные характеристики HRC-E, HRC-S, HRC-U и HRC-X |
|
Визуального |
см. подробные характеристики камер дневного света |
|
ОПУ: |
|
|
Диапазон вращения по азимуту/ скорость вращения по азимуту |
n x 360°; 0,03° – 65° / сек непрерывно |
|
Диапазон вращения по углу места/скорость вращения по углу места |
± 35°; 0,03° – 30° / сек |
|
Точность |
1 мрад |
|
Разрешение |
0,1 мрад |
|
Парковочная позиция |
Да |
|
Программируемый поиск |
Программируемые предустановки |
|
Вывод изображений |
|
|
Видео выход |
NTSC или PAL композитное видео |
|
Типы коннекторов |
BNC (2) обеспечивает показ ИК и цифрового видео одновременно |
|
IP Видео |
Опционально, встроенные кодеки обеспечивают одновременно цифровое видео в форматах MPEG-4, IR + TV |
|
Электропитание |
|
|
Входное напряжение |
28 В ± 4 В |
|
Потребление |
55 Вт типовое (после выхода на режим) - 140 Вт с нагревателями - 250 Вт Max |
|
Окружающая среда |
|
|
Диапазон рабочих температур |
от -32°C до +55°C |
|
Диапазон температур хранения |
от -45°C до +70°c |
|
Автоматический нагреватель окна |
Да |
|
EMC / EMD |
Протестирована на соответствие следующим процедурам: |
|
Устойчивость к попаданию влаги |
Mil-Std-810F, 506.4 - procedure II |
|
Устойчивость к влажности |
Mil-Std-810F, 507.4 |
|
Устойчивость к попаданию песка/пыли |
Mil-Std-810F, 510.4 - procedure II |
|
Устойчивость к образованию наледи |
Mil-Std-810F, 521.2 - procedure I |
|
Устойчивость к ударам |
Mil-Std-810F, 516.5 - procedure I |
|
Устойчивость к вибрации |
Mil-Std-810C, 514.2 - procedure VIII, Sinus Min. of 10 mm and 1.0 g, 1- 5-1 Hz |
|
Устойчивость к солнечной радиации |
Mil-Std-810F, 505.4 - procedure I, cycle A1 |
|
Излучение |
EN61000-6-4:2007 |
|
Защищенность |
EN61000-6-2:2005 |
|
Исполнение корпуса |
IP65 |
|
HRC-E MS / HRC-U MS / HRC-S MS / HRC-X MS |
|
|
Вес |
В зависимости от конфигурации – 65 кг максимум |
|
Размер |
В зависимости от конфигурации |
|
Интерфвейсы |
|
|
Ethernet |
Опционально: полное управление и MPEG видео |
|
RS-485 |
Полное управление |
|
Опционально |
|
|
Лазерный дальномер |
Erbium glass или Nd: YAG+OPO system, безопасный для глаз / 80 м - 20 км |
|
Гео-позиционирование |
GPS Опционально |
|
Цифровой магнитный компас |
Опционально |
|
Автоматический модуль видеослежения вкл. e-стабилизацию |
Опционально |
|
Пример стандартной комплектации: |
|
|
HRC-E MS / HRC-S MS / HRC-U MS / HRC-X MS |
|
|
Тепловизионная камера, камера дневного света, ОПУ, источник питания с кабелями, руководство оператора, транспортировочные кейсы. |
|
|
Спецификация |
|
|
Создание теплового изображения |
|
|
Тип детектора |
MWIR: Антимонид индия (InSb) или Теллурид кадмия-ртути (MCT): 640 x 480 или 640х512 пикселей |
|
Спектральный диапазон |
от 3 до 5 мкм |
|
Поле зрения |
12,5x непрерывное масштабирование и четыре предустановленных положения |
|
Частота обновления изображения |
50 Гц (PAL), 60 Гц (NTSC) |
|
Фокусировка |
Автоматическая или ручная |
|
Непрерывное цифровое масштабирование |
Да, до 16x |
|
Предустановленное расположение фокуса по выбору |
Да: позволяет настраивать объектив на заданное расположение фокуса |
|
Атермическая фокусировка |
Да |
|
Обработка изображений |
Цифровое выделение деталей (DDE), выравнивание гистограммы |
|
Особенности системы |
|
|
Удаленный контроль |
RS-232, RS-485 и Ethernet |
|
Палитры |
“черное горячее” / “белое горячее”; различные цветовые палитры |
|
Захват отдельных кадров |
JPEG и FFF 14-битовые данные |
|
Встроенное тестирование (BIT) |
Да |
|
Вывод изображений |
|
|
Видео |
PAL / NTSC по выбору |
|
Электропитание |
|
|
Входное напряжение |
28 В ± 4 В |
|
Потребление |
35 Вт типичное (после выхода на режим), < 125 Вт макс. с нагревателями |
|
Окружающая среда |
|
|
Диапазон рабочих температур |
от -32°C до +55°C |
|
Диапазон температур хранения |
от -45°C до +70°C |
|
Автоматический нагреватель окна |
Да |
|
EMC / EMD |
Протестирована на соответствие следующим процедурам: |
|
Устойчивость к попаданию влаги |
Mil-Std-810F, 506.4 - procedure II |
|
Устойчивость к влажности |
Mil-Std-810F, 507.4 |
|
Устойчивость к попаданию песка/пыли |
Mil-Std-810F, 510.4 - procedure II |
|
Устойчивость к образованию наледи |
Mil-Std-810F, 521.2 - procedure I |
|
Устойчивость к ударам |
Mil-Std-810F, 516.5 - procedure I |
|
Устойчивость к вибрации |
Mil-Std-810C, 514.2 - procedure VIII, Sinus Min. of 10 мм и 1.0 г, 1- 5-1 Гц |
|
Устойчивость к солнечной радиации |
Mil-Std-810F, 505.4 - procedure I, cycle A1 |
|
Излучение |
EN61000-6-4:2007 |
|
Защищенность |
EN61000-6-2:2005 |
|
Исполнение корпуса |
IP66 |
|
ИНТЕРФЕЙСЫ |
|
|
Ethernet |
Полное управление всеми функциями и статическими изображениями |
|
RS-232 |
Полное управление |
|
RS-485 |
Полное управление |
Комплект поставки тепловизионных камер FLIR серии HRC:
Тепловизионная камера, источник питания, устройство ручного управления, монтажная коробка, набор кабелей (стандартный кабель 7,5 м), руководство пользователя, транспортировочный кейс.
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления
