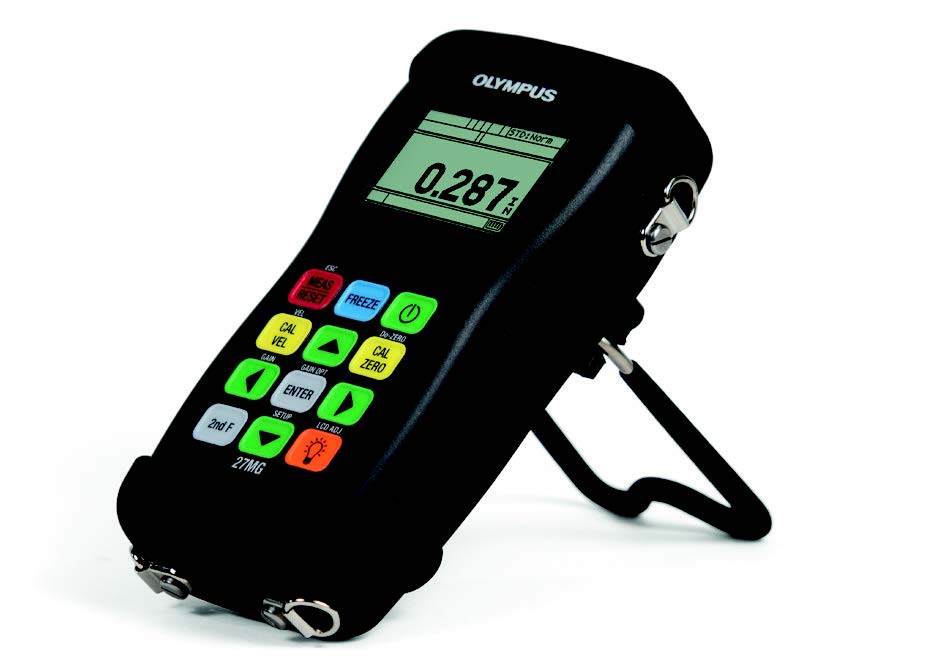

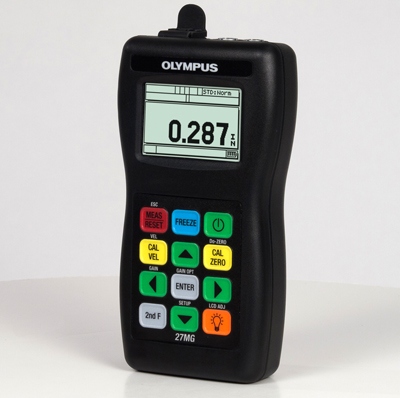

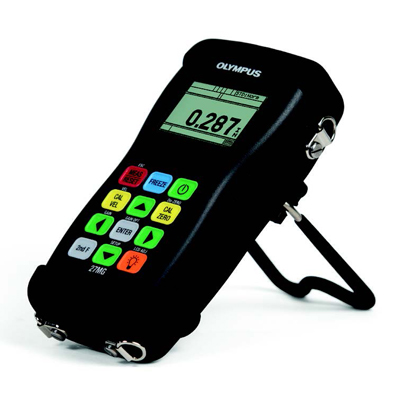

Толщиномер Olympus 27MG
27MG производства компании Olympus – это доступный по цене ультразвуковой толщиномер, предназначенный для прецизионных измерений толщины корродированных стенок металлических труб, при одностороннем доступе к объекту контроля. Прибор эргономичен, легок (всего 340 г) и удобен для использования одной рукой. Несмотря на компактный размер, 27MG оснащен многочисленными инновационными функциями и технологиями, использующимися в более усовершенствованных толщиномерах. Надежный и прочный, работающий от батарей толщиномер 27MG имеет широкий ЖК-экран с подсветкой и легко читаемыми цифрами. Интуитивно понятная клавиатура с цветовой кодировкой обеспечивает прямой доступ ко многим ключевым функциям.
Стандартные функции толщиномера: автоматическое распознавание ПЭП для обеспечения оптимальной работы преобразователя; автоматическая компенсация нуля для обеспечения точности измерений на горячих поверхностях; настройка усиления при измерении материалов с высокой степенью затухания ультразвука (литой металл); дифференциальный режим; настройки высокого/низкого порога сигнализации; режим Мин/Макс для вызова минимального или максимального значения толщины (20 измерений в секунду).
Толщиномер Olympus 27MG предназначен для инженеров-инспекторов и инженеров по техническому обслуживанию, выполняющих контроль толщины корродированных изнутри объектов (металлических труб, резервуаров, балок и опорных конструкций). Ультразвуковой толщиномер представляет экономически эффективный и быстрый способ для проведения неразрушающего контроля с помощью ультразвука.
Преобразователи для ультразвукового толщиномера 27MG
В комплекте к толщиномеру 27MG прилагается экономичный раздельно-совмещенный преобразователь D7910, использующийся для измерения толщины многих корродированных объектов. Для измерения толщины слишком толстых или слишком тонких материалов, или труб малого диаметра, Olympus предлагает широкий ассортимент раздельно-совмещенных преобразователей. Преобразователи Olympus, совместимые с 27MG, имеют функцию автоматического распознавания; даная функция оптимизирует работу ПЭП, вызывая корректировку V-пути по умолчанию.
Технические характеристики толщиномера Olympus 27MG
| Измерения | |
| Режим измерения с использованием раздельно-совмещенного преобразователя |
Временной интервал от прецизионной задержки после возбуждающего импульса до первого эхо-сигнала |
| Диапазон толщины | От 0,50 до 635 мм, в зависимости от материала, преобразователя, состояния поверхности, температуры |
| Скорость распространения звука в материале | От 0,508 до 18,699 мм/мкс |
| Разрешающая способность (выбираемая) | Низкая: 0,1 мм Стандартная: 0,01 мм |
| Диапазон частот преобразователя | От 2,25 до 10 МГц (–3 дБ) |
| Общие | |
| Диапазон рабочих температур | От -10 °C до 50 °C |
| Клавиатура | Герметичная, с цветовой кодировкой; тактильная и звуковая обратная связь |
| Корпус | Ударопрочный водонепроницаемый; с герметично уплотненными разъемами. Соответствует стандарту IP65. |
| Размеры: (Ш x В x Г): | 84,0 x 152,4 x 39,6 мм |
| Вес | 340 г |
| Источник питания | 3 щелочные батареи типоразмера АА |
| Продолжительность работы батареи | 150 часов в обычных условиях, 30 часов с постоянной подсветкой экрана |
| Работа во взрывоопасной атмосфере | Безопасная работа по Классу I, Раздел 2, Группа D стандарта NFPA 70 (Национальная ассоциация противопожарной защиты США), Статья 500, протестирован MIL-STD-810F Метод 511.4 Процедура 1 |
| Соответствие стандартам | Отвечает требованиям EN15317 |
| Режим сигнализации | Программируемые пороги (низкий и высокий) сигнализации с визуальным и звуковым индикаторами |
| Дисплей | |
| Режим Сохр./Сброс | Отображение на экране последнего измеренного значения или его сброс. |
| Подсветка | Электролюминесцентная, режимы ВКЛ и АВТО ВКЛ |
| Полоса пропускания | От 1 до 18 МГц (–3 дБ) |
| Единицы измерения | Миллиметры или дюймы |
| Язык интерфейса | Английский, французский, немецкий, испанский, итальянский, португальский, русский, польский и шведский |
Преобразователи с функцией автоматического распознавания
Ультразвуковой толщиномер 27MG совместим со всей гаммой раздельно-совмещенных преобразователей Olympus, различающихся по частоте, размеру пьезоэлемента и температурному диапазону.
| Преобразователь | Номер для заказа | Частота (МГц) | Соединение кабеля и ПЭП | Диаметр контакт. поверх-ти (мм) | Диапазон изм. в стали* (мм) | Диапазон температур** ºC | Кабель | Номер для заказа |
| D7910 | U8454038 |
5,0 | 90° | 12,7 (0.500) |
от 1 до 254 от 1 до 254 |
от 0 до 50 от 0 до 50 |
Изолированный | ¯ |
| D790 | U8450002 |
|
Прямое | 11,00 (0.434) |
от 1 до 500 от 1 до 500 |
от –20 до 500 от –20 до 500 |
Изолированный | ¯ |
| D790-SM | U8450009 | Прямое | LCMD-316-5B† | U8800353 | ||||
| D790-RL | U8450007 | 90° | LCLD-316-5G† | U8800330 | ||||
| D790-SL | U8450008 | Прямое | LCLD-316-5H | U8800331 | ||||
| D791 | U8450010 |
5,0 |
90° | 11,00 (0.434) |
от 1 до 500 от 1 до 500 |
от –20 до 500 от –20 до 500 |
Изолированный | ¯ |
| D791-RM | U8450011 | 5,0 | 90° | 11,00 (0.434) |
от 1 до 500 от 1 до 500 |
от –20 до 400 от –20 до 500 |
LCMD-316-5C | U8800345 |
| D792 | U8450012 | 10 | Прямое | 7,20 | от 0,50 до 25 от 0,50 до 25 |
от 0 до 50 от 0 до 50 |
Изолированный | ¯ |
| D793 | U8450013 | 90° | Изолированный | ¯ | ||||
| D794 | U8450014 | 5,0 | Прямое | 7,20 (0.283) |
от 0,75 до 50,0 от 0,75 до 50,0 |
от 0 до 50 от 0 до 50 |
Изолированный |
¯ |
| D797 | U8450016 |
2,0 |
90° | 22,9 (0.900) |
от 3,80 до 635 от 3,80 до 635 |
от –20 до 400 от –20 до 400 |
Изолированный | ¯ |
| D797-SM | U8450017 | Прямое | LCMD-316-5D | U8800355 | ||||
| D7226 | U8454013 | 7,5 | 90° | 8,90 (0.350) |
от 0,71 до 50,00 от 0,71 до 50,00 |
от –20 до 150 от –20 до 150 |
Изолированный | ¯ |
| D798-LF | U8450019 | |||||||
| D798 | U8450018 | 7.5 | 90° | 7,20 (0.283) |
от 0,71 до 50,00 от 0,71 до 50,00 |
от –20 до 150 от –20 до 150 |
Изолированный | ¯ |
| D798-SM | U8450020 | Прямое | LCMD-316-5J | U8800357 | ||||
| D799 | U8450021 | 5,0 | 90° | 11,00 (0.434) |
1.00 to 500.00 (0.040 to 20.000) |
от –20 до 150 от –20 до 150 |
Изолированный | ¯ |
| MTD705 | U8620225 | 5.0 | 90° | 5,10 (0.200) |
от 1 до 19 от 1 до 19 |
от 0 до 50 от 0 до 50 |
LCPD-78-5 | U8800332 |
*Зависит от материала, типа преобразователя, состояния поверхности и температуры. Для использования полного диапазона может потребоваться регулировка усиления. ** Максимальная температура только при непродолжительном контакте. Имеются армированные кабели с оплеткой из нержавеющей стали; за более подробной информацией обращайтесь в компанию Olympus.
Стандартная комплектация прибора
Стандартная комплектация толщиномер может варьироваться в зависимости от страны.
К толщиномеру Olympus 27mg доступны дополнительные комплектующие:
|
