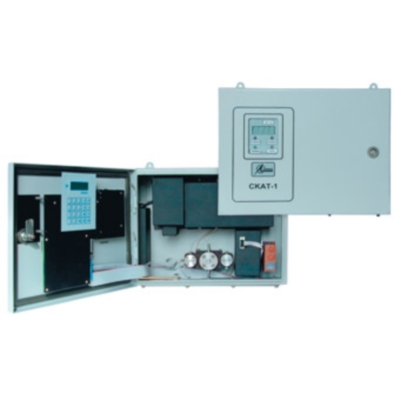

АНАЛИЗАТОР МИКРОЧАСТИЦ «СКАТ-1»

Тип оборудования: АНАЛИЗАТОР

Производитель: Люмэкс

Серия: СКАТ

Модель: СКАТ-1

Описание: Прибор для определения содержания взвешенных частиц и нефтепродуктов в водных средах

Гарантия на АНАЛИЗАТОР МИКРОЧАСТИЦ «СКАТ-1»: 12 мес.

Назначение прибора:

АНАЛИЗАТОР МИКРОЧАСТИЦ «СКАТ-1» предназначен для непрерывного автоматического определения содержания взвешенных частиц и нефтепродуктов в водных средах (мутности воды) и определения цветности воды. Анализатор осуществляет автоматический контроль водных потоков в технологических процессах водоподготовки, промышленных сбросах, в производстве тепло- и электроэнергии, на горнообогатительных комбинатах, природоохранных объектах. «СКАТ-1» обеспечивает высокую чувствительность и экспрессность анализа, отсутствие химических реактивов при определении содержания взвешенных частиц и мутности воды, может работать в составе системы контроля и управления технологическим процессом.

Одна из важных характеристик состава природной воды, влияющая на эффективность всех процессов водоподготовки, - содержание в ней взвешенных частиц твердой или жидкой фазы (ее мутность). Мутная вода забивает фильтры водозаборных устройств и снижает качество водоподготовки в целом. Наличие взвесей в основных контурах энергетических установок вызывает эрозионный износ трубопроводов и турбины, снижает эффективность работы теплообменного оборудования. Присутствие взвесей активированных продуктов коррозии в теплоносителе станций атомной энергетики формирует радиационные поля от элементов циркуляционного контура.

Анализатор микрочастиц в воде «СКАТ-1» предназначен для непрерывного определения в автоматическом режиме содержания взвешенных частиц в водных средах (мутности воды). Анализатор «СКАТ-1» выпускается в нескольких модификациях - «СКАТ-1т» и «СКАТ-1н»(три варианта) и «СКАТ-1с» (цветность).

«СКАТ-1т» определяет концентрацию взвесей в диапазоне от 50 до 50 000 мг в литре. Область применения - контроль потерь твердого при сливах агломерационных фабрик и горно-обогатительных комбинатов.

«СКАТ-1н» определяет содержание взвешенных частиц в воде, в том числе эмульсий нефтепродуктов, в диапазоне концентраций от 0,1 до 50 мг в литре. Область применения - контроль при водозаборах, технологические процессы отстаивания, фильтрации и осветления воды, выходной контроль питьевой воды.

В гидравлической схеме анализатора для отбора и доставки пробы применены управляемые исполнительные механизмы - мембранные насосы и электромагнитные клапаны.

Стадии работы анализатора «СКАТ-1»:

подача пробы в измерительную кювету с периодической остановкой потока для обеспечения оптической однородности среды;

измерение светорассеяния пробы;

вычисление результатов анализа цифровым измерительным преобразователем по хранящейся в оперативной памяти калибровочной характеристике;

вывод полученной информации на собственный дисплей и периферийные устройства (например, в АСУ ТП), сохранение результатов измерения в архиве анализатора;

слив пробы и промывка измерительной кюветы.

ПРОЦЕДУРА РАБОТЫ

Эксплуатация предлагаемых анализаторов возможна в условиях химических лабораторий и производственных помещений.

Подключение анализатора «СКАТ-1» - стационарное, к магистрали с избыточным давлением анализируемой среды; при давлении свыше 1 атм. отбор пробы осуществляется через штатный гидрозатвор, устанавливаемый на входе анализатора.

Для достижения наибольшей эффективности применения анализатора необходимо перед монтажом согласовать вариант его установки с Фирмой- изготовителем. Анализатор вводится в эксплуатацию и принимается на гарантийное обслуживание после выполнения комплекса пуско-наладочных работ с участием представителей Заказчика и Фирмы-изготовителя или представителя Заказчика, прошедшего обучение.

Перед началом работы производят выбор режима измерения в зависимости от рабочего диапазона содержания взвешенных частиц в пробе.

Интервал времени выполнения цикла последовательных операций при анализе пробы может составлять от 5 до 30 секунд.

Результаты измерений выводятся на приборный дисплей, самописец, принтер, компьютер или в виде нормированного сигнала 4-20 (0-20) мА. Предусмотрена световая индикация (НОРМА, ТРЕВОГА, ПРЕДЕЛ), в зависимости от нахождения результатов измерений внутри или вне заданного диапазона нормальных значений.

ОБЛАСТИ ПРИМЕНЕНИЯ

Экологический контроль:

сточных вод промышленных предприятий;

сбросных вод объектов тепловой и атомной энергетики;

сбросных вод горно-обогатительных фабрик;

контроль водоемов, имеющих потенциальные источники загрязнения взвешенными частицами.

Технологический контроль:

качества воды технологических контуров АЭС и ТЭС;

работы установок водоподготовки;

качества воды для подпитки тепловых сетей;

работы пульпосгустителей горно-обогатительных фабрик;

качества воды высокой чистоты при производстве полупроводников.

Опыт успешного использования анализатора «СКАТ-1»:

технологии питьевого водоснабжения;

контроль содержания взвешенных частиц в водоемах, имеющих рыбохозяйственное значение;

контроль потерь сливов сгустителей агломерационных фабрик горно-обогатительных комбинатов.

Особенности анализатора:

полная автоматизация процесса отбора пробы и анализа;

высокая точность измерений;

малая чувствительность к присутствию в пробе окрашенных неорганических ионов и органических красителей;

калибровка по нескольким точкам;

высокое быстродействие;

возможность настройки алгоритма работы управляющего контроллера под конкретную задачу;

цифровой способ обработки аналитического сигнала, позволяющий накапливать значительные массивы данных, упрощает процедуру расчета результатов измерений по сохраняемым в оперативной памяти и периодически обновляемым калибровочным характеристикам;

наличие постоянной памяти;

пыле-, брызгозащищенное исполнение.

  Технические характеристики:

 Комплект поставки:

анализатор «СКАТ-1»;

ЗИП;

набор реактивов для приготовления стандартных суспензий;

гидрозатвор (при анализе водных сред под избыточным давлением).

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
