Установка предназначена для проведения автоматизированного УЗК сварных швов и основного металла магистральных нефте- газопроводов в цеховых и полевых условиях с целью обнаружения недопустимых дефектов в кольцевых швах трубопроводов согласно требованиям:
СТО ГАЗПРОМ 2-2.4-083-2006;
СТО ГАЗПРОМ 2-3.7-050-2006 (DNV-OS-F101);
РД 19.100.00-КТН-001-10;
СТО 00220 256-005-2005;
РД 153-34.1-003-01 (РТМ-1с);
ПБ 03-585-03;
API-5L;
и других нормативных документов.
Автоматизированный УЗК сварных швов проводится со скоростью сканирования до 1,5 м/мин. При проведении контроля происходит оценка характера и параметров выявляемых дефектов. На каждом миллиметре сварного шва происходит слежение за акустическим контактом. При использовании внешнего компьютера имеется возможность поканальной фиксации дефектов.
Отличительные особенности установки:
компактность и мобильность;
небольшие габариты и вес;
простота в эксплуатации;
надёжность контроля;
быстрая установка бандажа;
возможность подстройки положения акустического блока относительно оси сварного шва во время контроля;
увеличенный срок службы акустических блоков;
возможность эксплуатации при отрицательных температурах.

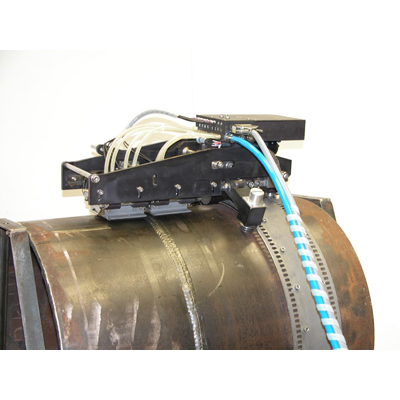

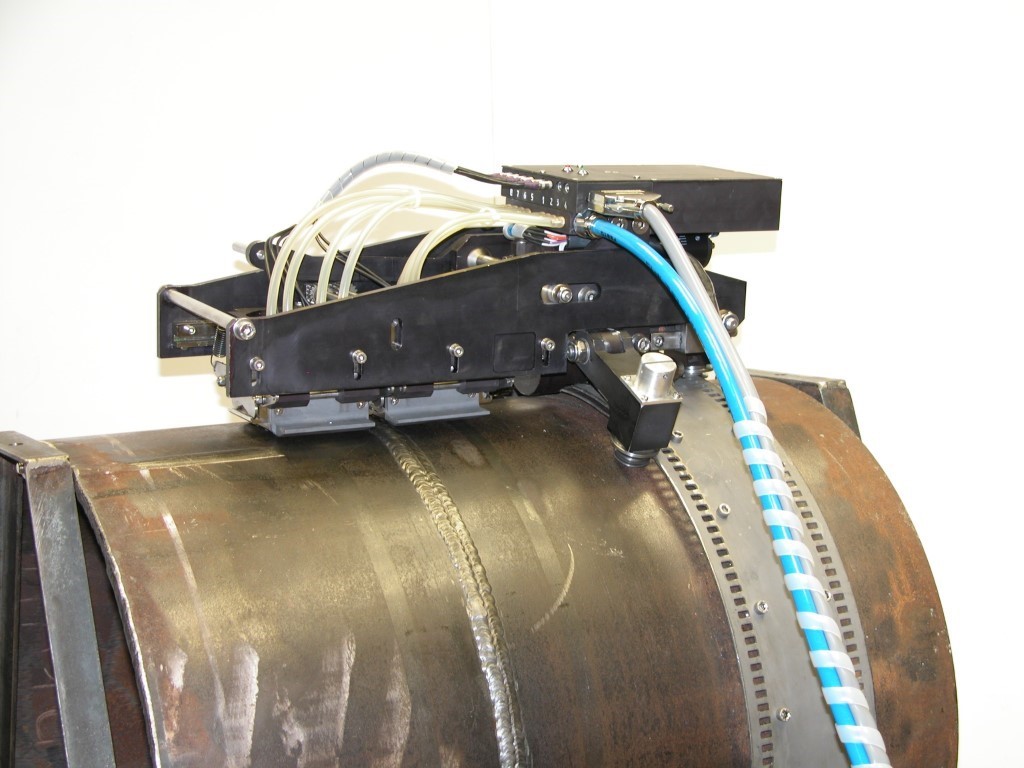

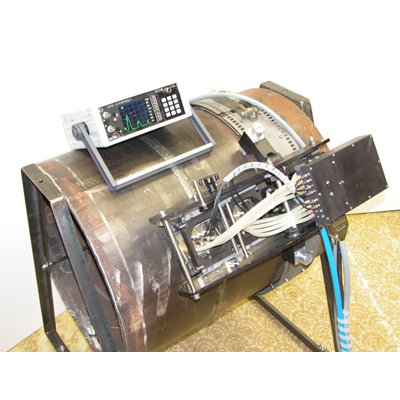

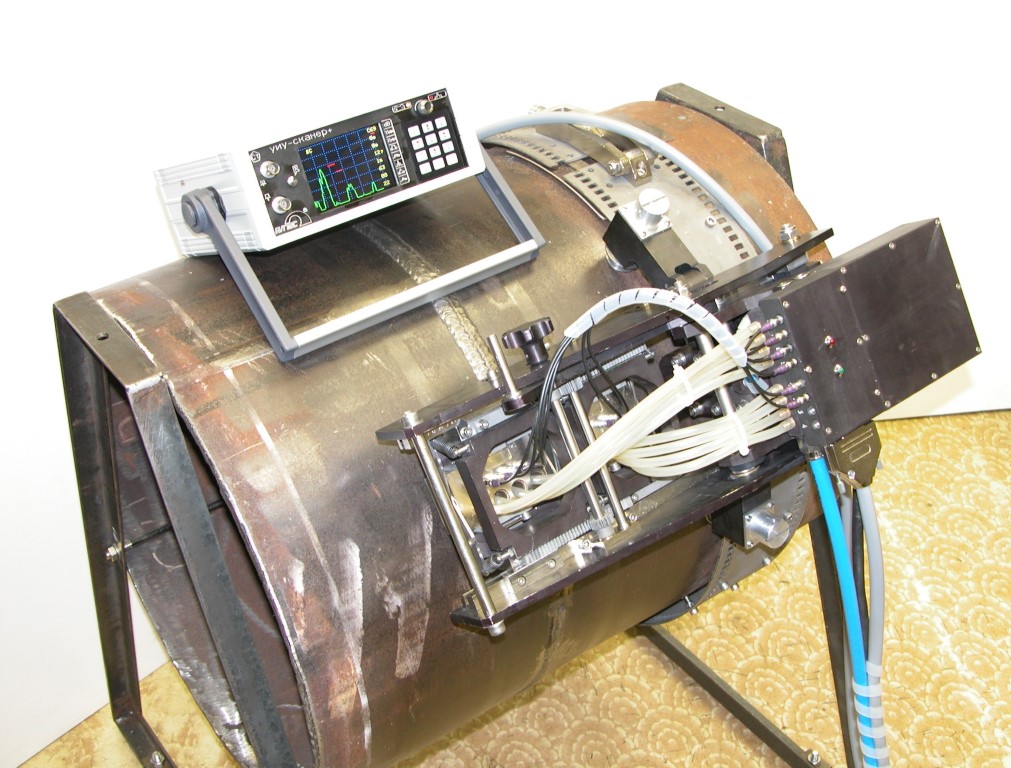

Состав установки АУЗК серии «СКАНЕР» (модель «УМКа»):
многоканальный дефектоскоп серии «СКАНЕР» — модель «СКАРУЧ+»;
транспортная система;
бандаж опорный быстросъёмный (набор бандажей на Ø 1020; 1220; 1420мм).
По дополнительному заказу также изготавливаются бандажи на Ø 426; 530; 630; 720; 820 и др.
акустические блоки щелевого контакта:
АБ1Щ (Н = 6…26мм);
АБ2Щ (Н = 27…40мм).
По дополнительному заказу изготавливаются блоки на диапазоны толщин до 80мм.
блок питания и пульт дистанционного управления;
соединительные кабели;
ёмкость для контактной жидкости с насосом и шлангом.
Наименование
Стоимость, руб., с НДС
Дефектоскоп УИУ «СКАНЕР+» — восьмиканальный, 16-тактовый с БП, чехлом, Госповеркой. Зарядное устройство (1шт.), аккумуляторы (12шт.)
308 334,00
Транспортная система: Привод продольного перемещения; Подстроечный привод поперечного перемещения; Механизм подъёма — опускания АБ; Механизм подвески АБ;Блок питания и пульт дистанционного управления.
1 527 746,00
Бандаж опорный быстросъёмный с оснасткой* (по выбору Заказчика):
Ø1420
128 384,00
Ø1220
112 336,00
Ø1067
103 958,00
Ø1020
103 958,00
Ø820
99 297,00
Ø720
91 686,00
Ø630
84 075,00
Ø530
76 405,00
Ø426
68 794,00
Акустические блоки щелевого контакта**:
АБ111ЩУ (Н = 7…14,9мм)
137 529,00
АБ112ЩУ (Н = 15…21,9мм)
137 529,00
АБ113ЩУ (Н = 22…28,9мм)
137 529,00
АБ114ЩУ (Н = 29…35,9мм)
137 529,00
Соединительные кабели (комплект) (длина основного кабеля — 7,5м)
76 405,00
Ёмкость для контактной жидкости с центробежным насосом и шлангом
76 405,00
Программное обеспечение по-канально тактовой фиксации амплитуд сигналов (ndtsystem2)
Автономный источник питания (бензиновый генератор) с фильтром
84 075,00
ПЭВМ-ноутбук с соединительной оснасткой
(по доп. заказу)
СОП статические, динамические
(по доп. заказу)
Примечание: *по дополнительному заказу также изготавливаются бандажи на другие диаметры **по дополнительному заказу также заказываются специализированные блоки для контроля труб повышенного класса прочности на конкретные толщины или диапазоны толщин, а также щелевые блоки АБ129ЩУ — поиска расслоений и коррозии в околошовной зоне
