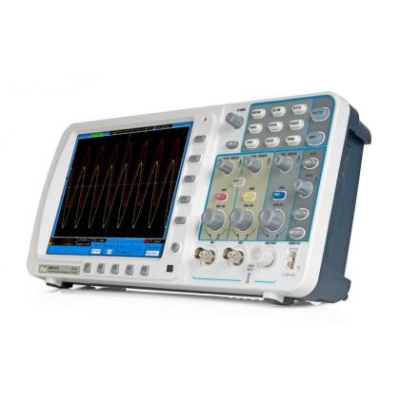

АКИП-4122/5 - цифровой запоминающий осциллограф

  • АКИП-4122/5 - цифровой запоминающий осциллограф

    /images/all/3/6345/big/img_5.jpg

    jijijij

    АКИП-4122/5 - цифровой запоминающий осциллограф

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКИП


Страна производитель: Россия Россия
Артикул: АКИП-4122/5
Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

АКИП-4122/5 - цифровой запоминающий осциллограф

Тип оборудования: Осциллограф

Производитель: АКИП

Модель: АКИП-4122/5

Описание: Прибор для измерения сигналов

Гарантия на АКИП-4122/5 - цифровой запоминающий осциллограф: 12 мес.

Назначение прибора:

АКИП-4122/5 - цифровой запоминающий осциллограф предназначен для исследования наблюдения, записи, измерения амплитудных и временных параметров электрического сигнала, подаваемого на его вход, либо непосредственно на экране.

Особенности осциллографа АКИП4122/5:

Количество каналов: 2 (+ вход внеш. синхр EXT)

Полосы пропускания: 200 МГц

Объем памяти 10 М (на канал)

Макс. частота дискретизации: 2 ГГц

Автоматические измерения параметров (20 видов), курсорные измерения (∆U; ∆T; 1/∆T); функции математики (4): сложение, вычитание, умножение, деление

Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sinx)/x

Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа)

Цифровые фильтры (ФВЧ, ФНЧ)

Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров)

Память: 15 осциллограмм, 8 профилей настроек

Интерфейс: USB 2.0, LAN и RS-232 для управления и сохранения данных

Цветной TFT-дисплей (20 см) с регулируемой яркостью

Технические характеристики осциллографа АКИП-4122/5:



Канал вертикального отклонения

Число каналов

2

Полоса пропускания (-3 дБ)

0…200 МГц

Ограничение полосы

20 МГц

Коэффициент отклонения (Коткл.)

2 мВ/дел…10 В/дел (шаг 1-2-5)

Погрешность установки Коткл.

± 3 %

Связь по входу

Открытый, закрытый, земля

Время нарастания

≤ 1,7 нс

Входной импеданс

1 МОм (± 2 %) / 10 пФ ± 5 пФ

Макс. входное напряжение

400 В (DC+AС пик, до 1 кГц)

Математика

+, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб

Канал горизонтального отклонения

Коэффициент развертки (Кразв.)

1 нс/дел…100с/дел (шаг 1-2-5)

Погрешность установки Кразв.

± 0,01 %

Режимы работы

Основной, задержанный (100 нс…10 с), ZOOM окна, самописец (100 мс/дел – 100 с/дел), X-Y

Синхронизация

Источники синхросигнала

Кан 1, кан 2, сеть, внешний (Ext, Ext/5)

Режимы запуска развертки

Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс…10 с), попеременно (ALT)

Связь входа

ФНЧ, ФВЧ, связь АС, связь DC

Чувствительность

~0,3 деления (в зав. от Коткл.)

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит

Макс. частота дискретизации

2 ГГц

Частота дискретизации (на канал)

1 ГГц

Длина записи

10 МБ (на канал)

Режимы работы

Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x

Курсорные измерения

Функции

∆U; ∆T; 1/∆T

Автоматические измерения

Функции по вертикали

Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт)

Функции по горизонтали

f; T; t нараст.; t среза; +Ʈ; -Ʈ; коэф. заполнения (%)

Измерение t задержки

Кан1-Кан2 (фронт), Кан1-Кан2 (срез)

Дополнительные возможности

Цифровой регистратор

1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 1 мс – 1000с)

Интерфейсы

USB, LAN, RS-232, оптоизолированный «годен/ негоден»

Автоустановка

В/дел, с/дел, параметры синхросигнала

Режим X-Y

Х – кан 1; Y – кан 2, разность фаз < >

Внутренняя память

15 осциллограмм, 8 профилей настроек (запись/ воспроизв.)

Общие данные

ЖК-дисплей

Цветной (TFT), диагональ 20см, 10х14 дел (разрешение 800 х 600)

Напряжение питания

100…240 В, 47…63 Гц (автовыбор)

Потребл. мощность

18 Вт

Габаритные размеры

340 х 155 х 70 мм

Масса

1,82 кг

Комплектация осциллографа АКИП-4122/5:

Осциллограф АКИП-4122/5;

Шнур питания;

Делитель 1:1/1:10 – 2 шт.;

Программное обеспечение;

Руководство по эксплуатации.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для электрического контроля по всей России курьерскими службами и транспортными компаниями.
