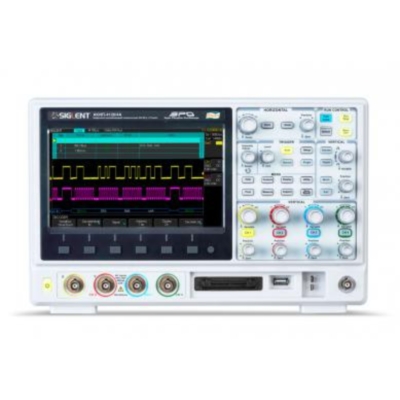

АКИП-4126/4 - цифровой запоминающий осциллограф

  • АКИП-4126/4 - цифровой запоминающий осциллограф

    /images/all/3/6356/big/img_5.jpg

    jijijij

    АКИП-4126/4 - цифровой запоминающий осциллограф

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКИП


Страна производитель: Россия Россия

Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Внимание! Прибор снят с производства! Замена осциллограф АКИП-4126/4-Х.



АКИП-4126/4 - цифровой запоминающий осциллограф

Тип оборудования: Осциллограф

Производитель: АКИП

Модель: АКИП-4126/4

Описание: Прибор для измерения сигналов

Гарантия на АКИП-4126/4 - цифровой запоминающий осциллограф: 12 мес.



Назначение прибора:



АКИП-4126/4 - цифровой запоминающий осциллограф предназначен для исследования наблюдения, записи, измерения амплитудных и временных параметров электрического сигнала, подаваемого на его вход, либо непосредственно на экране.



Особенности серии осциллографов АКИП4126/4:



  • Количество каналов 2 и 4
  • Полоса пропускания 70, 100, 200 и 300 МГц
  • Частота дискретизации: 1 ГГц на каждый канал (2 ГГц при объединении)
  • Объем памяти на канал 14 МБ (28 МБ – при объединении)
  • Режимы сбора данных: выборка, пиковый детектор (> 2 нс), усреднение (4 /…/ 1024), интерполяция Sin X/x
  • 32 вида автоматических измерений параметров, курсорные измерения
  • Высокая скорость обновления экрана до 110.000 осц./сек
  • Режим автоизмерения временных задержек (8 параметров)
  • Функция автоустановки параметров развертки, запуска
  • Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
  • Частотный анализ (БПФ)
  • Цифровой фильтр с ручной регулировкой
  • Режимы растяжки окна, самописец и XY
  • Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN (опция DC)
  • Анализ смешанных сигналов (MSO): 8 кан логический анализатор (опция MSO)
  • Функциональный генератор до 25 МГц cо стандартными формами сигналов и формированием сигнала произвольной формы (опция FG)
  • Интерфейсы: USB TMC для управления и сохранения данных (host/device), LAN, опция GPIB (коммуникационный USB кабель-адаптер)
  • Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью
  • Вывод данных на печать (поддержка PictBrige)
  • Русифицированное меню



Технические характеристики осциллографа АКИП-4126/4:

Канал вертикального отклонения

Количество каналов

2

Полоса пропускания (-3 дБ)

0…300 МГц

Коэф. отклонения (Коткл.)

2 мВ/дел…10 В/дел

Погрешность установки Коткл

± 3 %

Время нарастания

≤ 1,2 нс

Входной импеданс

50 Ом, 1 МОм (± 2 %) / 23 ± 4 пФ

Макс. входное напряжение

400 Вскз (DC+AС пик), Кат I

Математика

+, -, х; /; БПФ, d/dt, ∫dt, √

Канал горизонтального отклонения

Коэф. развертки (Кразв.)

1 нс/дел…50 с/дел (шаг 1-2-5), самописец 100 мс/дел – 50 с/дел

Погрешность установки Кразв.

± 0,0025 %

Режимы работы

Основной, ZOOM окна, самописец, X-Y

Синхронизация

Источники синхросигнала

Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал

Режимы запуска развертки

Автоматический, ждущий, однократный

Виды синхронизации

По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN

Предзапуск

20 делений

Послезапуск

1000 делений

Вид входа

Открытый, закрытый, ВЧ и НЧ фильтры

Чувствительность синхронизации

Внутренняя: 0,5 деления шкалы;

Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…300 МГц);

Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц)

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит

Частота дискретизации

1 ГГц на канал (2 ГГц при объединении каналов)

Интерполяция

SinX/x

Длина записи

14 МБ (28 МБ при объединении каналов)

Пиковый детектор

2 нс

Режимы работы

Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн.

Курсорные измерения

Функции

∆U; ∆T; 1/∆T

Автоматические измерения

Функции по вертикали

Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе

Функции по горизонтали

f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза

Измерение задержки

FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Дополнительные возможности

Интерфейс

USB, LAN, опционально- GPIB

Автоустановка

В/дел, с/дел, параметры синхросигнала

Режим X-Y

Х – кан 1, 3; Y – кан 2, 4; разность фаз < >

Логический анализатор I2C,SPI,UART/RS232,CAN,LIN (ОПЦИЯ)

Частота дискретизации

500 МГц

Длина памяти

до 28 МБ/канал

Число каналов

8

Синхронизация

по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN

Порог срабатывания

TTL, CMOS, ECL, PECL, пользовательский (± 10 В)

Функциональный генератор (опция)

Формы сигналов

Синус, меандр, треугольник, импульс, постоянное напряжение, шум, кардио, гауссовский импульс и экспонента нарастающая/ спадающая

Частотный диапазон

1 мкГц ~ 25 МГц (Синус)

1 мкГц ~ 10 МГц (Прямоугольник, импульс)

1 мкГц ~ 300 кГц (Пила)

1 мкГц ~ 5 МГц (кардио, гауссовский и экспоненциальный)

Частота дискретизации

125 МГц

Длина памяти

16000 точек для произвольной формы

Разрешение

1 мкГц

Разрядность ЦАП

14 бит

Выходной уровень

4 мВпик ~ 6 Впик (1 МОм)

2 мВпик ~ 3 Впик (50 Ом)

Погрешность установки

Частота: ±5*10-5;

Амплитуда: ±10%

Постоянное смещение

± 3 В (1 МОм); ± 1,5 В (50 Ом)

Скважность

20 % ~ 80 % (для прямоугольника и импульса)

Симметрия

0 % ~ 100 % (для пилы)

Общие данные

ЖК-дисплей

Цветной (TFT) SVGA, диагональ 20 см, 8 × 14 дел (разреш. 800 х 480)

Напряжение питания

100…240 В, 45…400 Гц (автовыбор); 50 ВА; кат. 2

Рабочая температура

+10…+40°С; влажность ≤ 85%

Габариты

352 х 224 х 112 мм

Масса

6,2 кг



Комплектация осциллографа АКИП-4126/4:

  • Осциллограф АКИП-4126/4;
  • Шнур питания;
  • Делитель 1:1;
  • ПО EasyScope3.0/АКИП – 1 диск;
  • Кабель USB;
  • Руководство по эксплуатации.



*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для электрического контроля по всей России курьерскими службами и транспортными компаниями.
