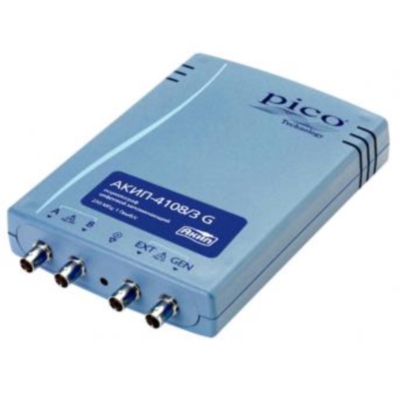

АКИП-4108/3G - цифровой запоминающий USB-осциллограф
Тип оборудования: Осциллограф
Производитель: АКИП
Модель: АКИП-4108/3G
Описание: Прибор для измерения сигналов
Гарантия на АКИП-4108/3G - цифровой запоминающий USB-осциллограф: 12 мес.
Назначение прибора:
АКИП-4108/3G - цифровой запоминающий USB-осциллограф - «3 в 1»: осциллограф, анализатор спектра и генератор сигналов, имеет2 входных канала + выход генератора + вход внешней синхронизации. Полоса пропускания: 250 МГц. Частота дискретизации: 500 МГц (1 ГГц при объединении), для однократного сигнала; эквивалентная- 10 ГГц.
Особенности осциллографа АКИП4108 3G:
«3 в 1»: осциллограф, анализатор спектра и генератор сигналов
2 входных канала + выход генератора + вход внешней синхронизации
Полоса пропускания: 250 МГц
Частота дискретизации: 500 МГц (1 ГГц при объединении), для однократного сигнала; эквивалентная- 10 ГГц
Максимальная длина памяти: 256 МБ / 512 МБ
Автоизмерения (26 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT)
Быстрое преобразование Фурье (БПФ)
Режим послесвечения с накоплением
Режим «покадровой» регистрации (запись/воспроизведение до 1000 осциллограмм во внутренний буфер)
Встроенный функциональный генератор до 1 МГц: синус, меандр, треугольник и др., КГЧ (одновременно с осциллографом)
Генератор произвольных форм: дискретизация 20 МГц (модели с индексом G)
Интерфейс USB, ПО под управлением ОС WIN XP SP2, Vista и WIN 7
Питание и управление по USB от внешнего ПК
Гарантия 5 лет, масса ок. 500 г
Технические характеристики осциллографа АКИП4108 3G:
|
Канал вертикального отклонения |
|
|
Полоса пропускания (-3 дБ) |
0…250 МГц |
|
Коэффициент отклонения (Коткл.) |
10 мВ/дел…4 В/дел (шаг 1-2-5) |
|
Погрешность установки Коткл. |
± 3 % |
|
Время нарастания |
Не более 1,4 нс |
|
Входное сопротивление |
1 МОм (± 2 %) / (20 ± 3) пФ |
|
Макс. входное напряжение |
20 В ср. кв. |
|
Канал горизонтального отклонения |
|
|
Коэффициент развертки (Кразв.) |
100 пс…200 с/дел |
|
Погрешность установки Кразв. |
± 2 ppm/ год (±2х10-6/год) |
|
Режимы работы |
Основной, ZOOM окна, X-Y |
|
Синхронизация |
|
|
Источники синхросигнала |
Любой из доступных каналов, внешняя синхронизация |
|
Условия запуска развертки |
Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия |
|
Режим запуска |
автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
8 бит (12 бит в режиме увеличения разрешения (ERES)) |
|
Макс. частота дискретизации (однократный сигнал) |
500 МГц (1 ГГц при объединении) |
|
Эквивалентная частота дискретизации |
10 ГГц |
|
Максимальная длина записи (на канал) |
256 МБ (512 Мб при объединении) |
|
Внутренний буфер |
0…1000 осциллограмм (запись и воспроизведение) |
|
Режимы сбора данных |
Выборка, послесвечение |
|
Сохранение данных |
Файлы форматов: CSV, TXT, BMP,GIF, PNG, MATLAB (MAT) |
|
Курсорные измерения |
|
|
Функции |
ΔU; ΔT; 1/ΔT |
|
Автоматические измерения |
|
|
По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
|
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
|
Анализатор спектра |
|
|
Диапазон входных частот |
0…250 МГц |
|
Количество точек БПФ |
от 128 до ½*N где N - максимальная доступная длина памяти |
|
Индикация спектрограммы |
Амплитуда, удержание пика, среднее значение |
|
Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, С плоской вершиной, Блэкмана-Харриса |
|
Функциональный генератор |
|
|
Формы выходных сигналов |
Синус, меандр, треугольник |
|
Диапазон частот |
0,001 Гц … 1 МГц (для синуса) |
|
Разрешение |
1 мГц |
|
Погрешность установки частоты |
±2х10-6/год) |
|
Выходной уровень |
фиксированная амплитуда 2 В; погрешность 1%, на нагрузке 600 Ом |
|
Генератор сигналов произвольной формы |
|
|
Макс. частота дискретизации |
100 МГц |
|
Диапазон частот |
> 1 МГц |
|
Длина памяти СПФ |
32 кБ |
|
Разрешение ЦАП |
12 бит |
|
Время нарастания |
< > |
|
Общие данные |
|
|
Источник питания |
От ПК по шине USB (потребляемый ток 500 мА) |
|
Интерфейс |
USB 3.0 (совместимый с USB 2.0 и USB 1.1) |
|
Габариты |
200 × 140 × 40 мм |
|
Масса |
< > |

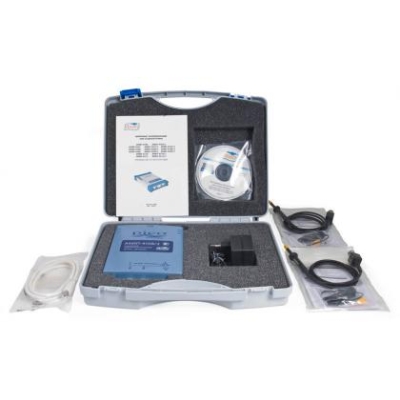

Комплектация осциллографа АКИП-4108/3G:
Осциллограф АКИП4108 3G;
Интерфейсный USB-кабель – 1 шт.;
ПО на CD-диске – 1 шт.;
Руководство по эксплуатации – 1 шт.;
Футляр – 1 шт.;
Пробник – 2 шт.
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
