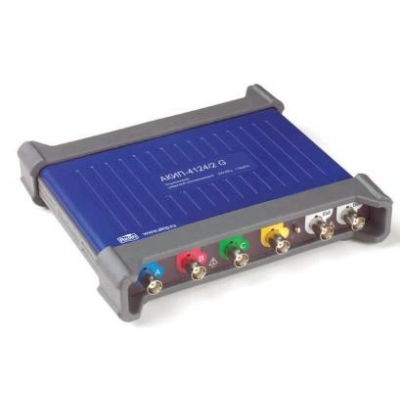

АКИП-4124/2 - цифровой запоминающий USB-осциллограф
Тип оборудования: Осциллограф
Производитель: АКИП
Модель: АКИП-4124/2
Описание: Прибор для измерения сигналов
Гарантия на АКИП-4124/2 - цифровой запоминающий USB-осциллограф: 12 мес.
Назначение прибора:
АКИП-4124/2 - цифровой запоминающий USB-осциллограф - цифровой, портативный, запоминающий, осциллограф-анализатор, USB-осциллограф, количество каналов: 4, полоса пропускания: 200 МГц, частота дискретизации: 250 МГц, память: 16 Мб на канал. Синхронизация: по фронту, по длительности импульса, по ранту, автоколебательный, ждущий, однократный, по окну, по интервалу, по логическим условиям. Режим работы: самописец, выборка, автоизмерения, курсорные измерения, БПФ. Встроенный прибор: генератор, калибратор, анализатор спектра.
Особенности осциллографа АКИП-4124/2:
«4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ
Осциллограф: 4 канала
Полоса пропускания: 200 МГц
Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц)
Максимальный объем памяти (в 1 канальном режиме) до 64 МБ
Автоизмерения (26 параметров); курсорные измерения (ΔU; ΔT)
Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб)
Формирование сигналов СПФ: ЦАП 12 бит, частота дискретизации 20 МГц
Допусковый контроль (тест по маске)
Декодирование сигналов CAN, LIN, FlexRay, I2C, UART/RS-232, SPI
Генератор стандартных сигналов: синус, меандр, треугольник, пила (нараст/спад), Sin X/x, колоколообразный, шум, пост. напряжение /DC (одновременно с осциллографом!)
Сохранение 10.000 осциллограмм во внутр. буфер, цифровая растяжка (x100.000.000)
Интерфейс USB (управление от внешнего ПК), ПО под управлением ОС WIN XP SP2, Vista и WIN 7
Доп.канал интерфейса «Aux I/O» (вход/выход)
Технические характеристики осциллографа АКИП-4124/2:
|
Канал горизонтального отклонения |
|
|
Число входных каналов |
4 |
|
Полоса пропускания (-3 дБ) |
200 МГц |
|
Коэффициент отклонения (Коткл.) |
10 мВ/дел…4 В/дел |
|
Вид входа |
открытый, закрытый |
|
Погрешность установки Коткл. |
± 3 % |
|
Время нарастания, не более |
1,75 нс |
|
Входное сопротивление |
1 МОм / 14 пФ |
|
Входное напряжение |
± 50 мВ … ± 20 В |
|
Канал вертикального отклонения |
|
|
Коэффициент развертки (Кразв.) |
500 пс…200 с/дел |
|
Погрешность установки Кразв. |
± 50 ppm (± 0,005 %) |
|
Режимы работы |
Основной, ZOOM окно, X-Y |
|
Синхронизация |
|
|
Источники синхросигнала |
Любой из 4-х каналов, внешняя синхронизация |
|
Условия запуска развертки |
Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия, рант |
|
Режим запуска |
Автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
8 бит (12 бит в режиме увеличения разрешения (ERES)) |
|
Частота дискретизации (однократный сигнал) |
1 ГГц (при объединении); 500 МГц – в 2-х канальном; 250 МГц – в 3-х или 4-х канальном |
|
Эквивалентная частота дискретизации |
10 ГГц |
|
Длина памяти (на канал) |
16 Мб |
|
Длина памяти (при объедении) |
64 Мб |
|
Интерполяция |
Линейная, Sin (X) / х |
|
Режимы сбора данных |
Выборка, послесвеч., цифровой самописец |
|
Курсорные измерения |
|
|
Функции |
∆U; ∆T; 1/∆T |
|
Автоматические измерения |
|
|
По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
|
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
|
Анализатор спектра |
|
|
Диапазон входных частот |
0…200 МГц |
|
Индикация спектрограммы |
Амплитуда, удержание пика, среднее значение |
|
Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
|
Глубина БПФ |
2…1048576 точек |
|
Функциональный генератор |
|
|
Формы выходных сигналов |
Синус, меандр, треугольник, постоянное напряжение (DC) |
|
Диапазон частот |
0,01 Гц … 1 МГц |
|
Выходной уровень |
±2 В; погрешность 1%, на нагрузке 600 Ом |
|
Калибратор |
|
|
Выход калибровки пробников |
Меандр 1 кГц, 1,6 Впик-пик, 600 Ом |
|
Декодирование |
|
|
Формат последов. данных |
CAN, LIN, I2C, UART/RS-232, SPI, FlexRay |
|
Допусковый контроль |
|
|
Горизонтальное разрешение |
1000 … 10000 точек |
|
Статистика (Годен/Не годен) |
В допуске, не в допуске, общее кол-во тестов |
|
Общие данные |
|
|
Источник питания |
2 USB разъема или адаптер напряжения AC/DC (1 А, 5 В) |
|
Интерфейс |
USB 2.0 |
|
Габаритные размеры |
190 × 170 × 40 мм |
|
Масса |
0,5 кг |
Комплектация осциллографа АКИП-4124/2:
Осциллограф АКИП-4124/2;
Кабель USB – 2 шт.;
Адаптер питания;
ПО на CD-диске;
Руководство по эксплуатации на CD-диске;
Пробники – 4 шт.
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
