Ультразвуковые дефектоскопы CTS-9005, CTS-9006, CTS-9009

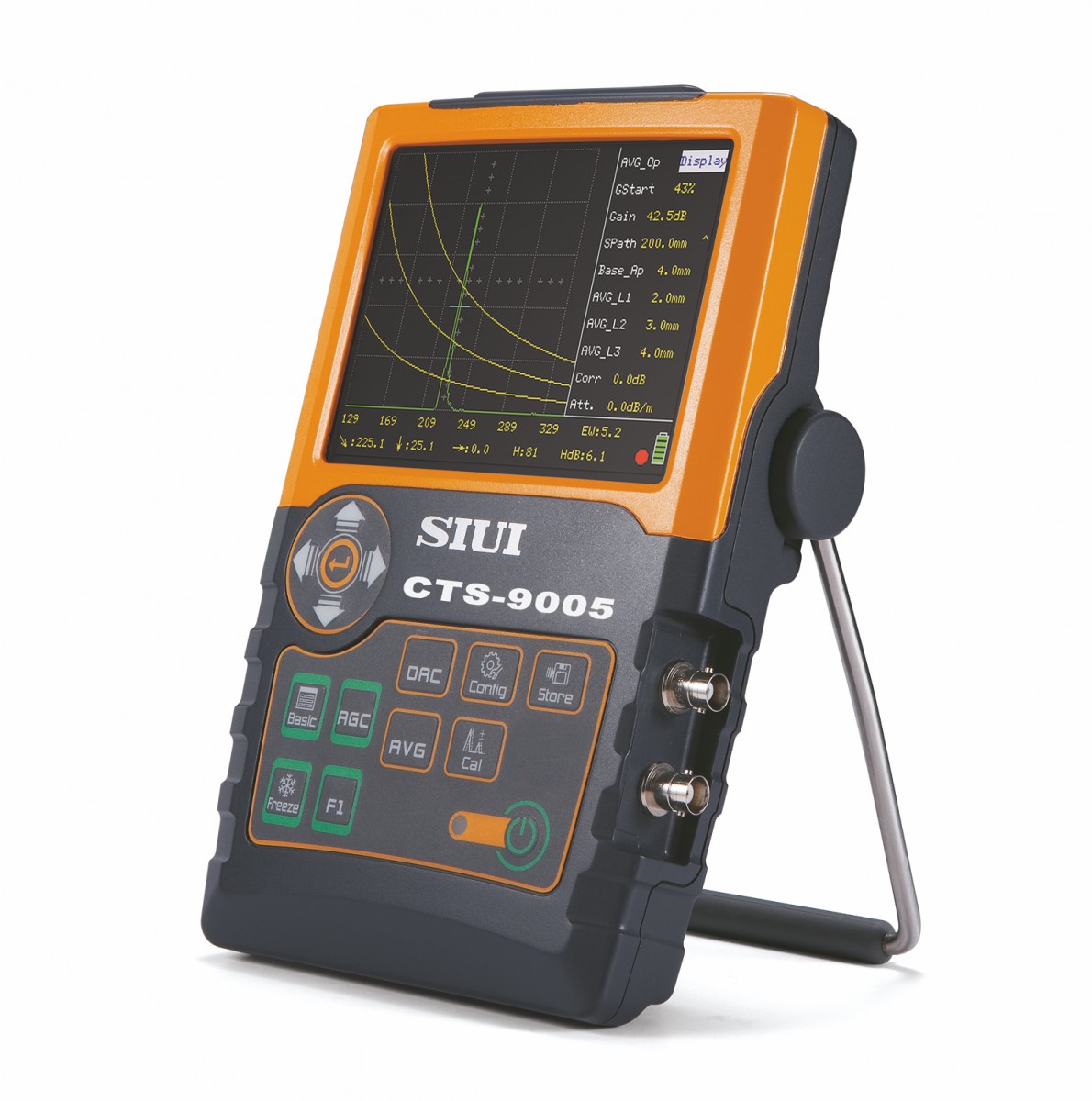

  • дефектоскоп CTS-9005

    /images/all/3/6509/big/img_5.jpg

    jijijij

    Ультразвуковые дефектоскопы CTS-9005, CTS-9006, CTS-9009

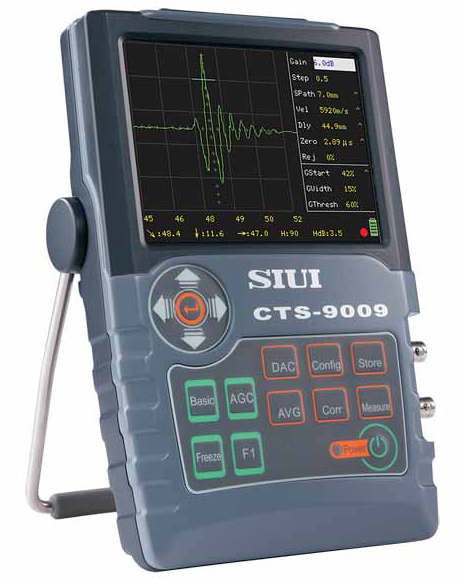

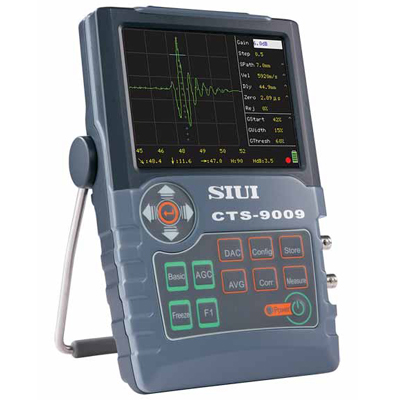

  • ультразвуковой дефектоскоп CTS 9009

    /images/all/3/6509/big/img_14.jpg

    ультразвуковой дефектоскоп CTS 9009

    ультразвуковой дефектоскоп CTS 9009

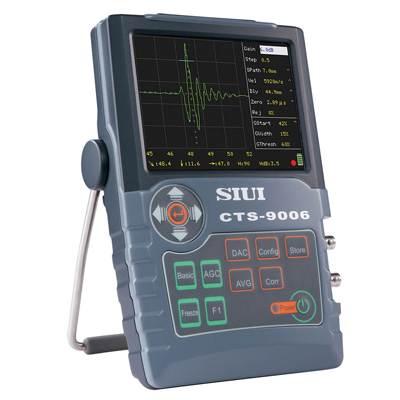

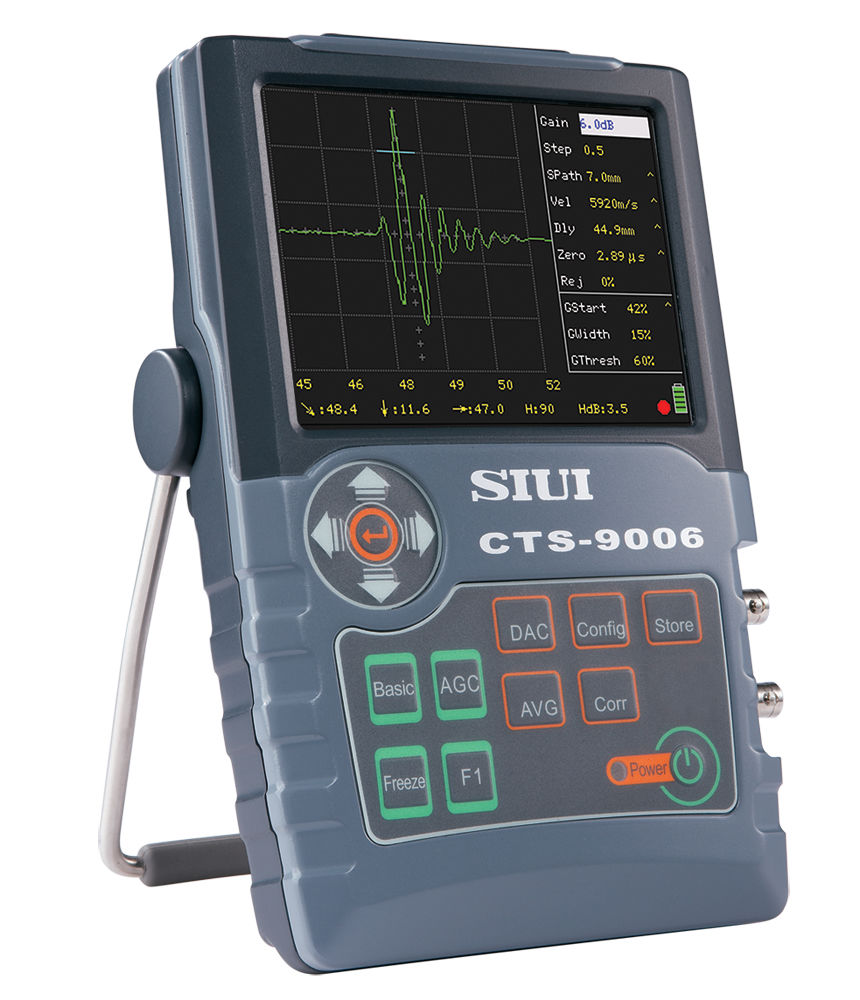

  • SIUI CTS 9006

    /images/all/3/6509/big/img_16.jpg

    1

    SIUI CTS 9006

ЦЕНА: 234 810 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
SIUI


Страна производитель: Китай Китай

В наличии!
Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению SIUI
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Ультразвуковой дефектоскоп

Производитель: SIUI

Серия: CTS

Модель: CTS 9005, CTS 9006, CTS 9009



Описание: Прибор для дефектоскопии



Гарантия на ультразвуковые дефектоскопы CTS 9005 CTS 9006 CTS 9009: 12 мес.



Назначение прибора:



Ультразвуковые дефектоскопы CTS 9005 CTS 9006 CTS 9009 - приборы для УЗК с АРД, ВРЧ, DAC-кривыми, наличием B-развертки. Вес 1.15 кг, 7 часов работы без подзарядки.



Отличительные особенности дефектоскопов CTS 9005, CTS 9006, CTS 9009:



  • Вес в снаряженном состоянии составляет  1,15 кг, что является огромным преимуществом при работе с прибором на высоте и в полевых условиях.
  • Легок в эксплуатации
  • Благодаря продуманному расположению функциональных клавиш, управление прибором может осуществляться одной рукой.
  • Защищён от воздействия окружающей среды
  • Разработан в соответствии со стандартом IP65 (защита от пыли и водяных струй), что позволяет использовать данный дефектоскоп в тяжелых промышленных условиях.
  • Автономен
  • Литиевый аккумулятор позволяет непрерывно работать с прибором в течении 7 часов без подзарядки.
  • Универсален
  • Высокое разрешение экрана и возможность сканирования больших толщин увеличивает вероятность обнаружения дефектов в объектах различных габаритов, от тонкостенных деталей до больших поковок.
  • Многофункционален
  • Автоопределение типа датчика, коррекция округлой поверхности, радиочастотный дисплей, поддержка USB, амплитудный B-скан, cответствие стандартам AWS D1.1/D1.5, API 5UE.
  • АРД-диаграмма



Позволяет оператору видеть на экране три кривые, которые соответствуют браковочному,  контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной  площади дефектов и значительно повысить производительность контроля.



Дефектоскопы CTS 9005, CTS 9006, CTS 9009 обладают следующими преимуществами:



  • Высокое разрешение экрана и возможность сканирования больших толщин позволяет выявить дефекты в объектах различных габаритов: от тонкостенных деталей до больших поковок.
  • Выполнение в пыле-влагонепроницаемом корпусе, степень защиты IP65 позволяет использовать дефектоскоп в экстремальных промышленных условиях.
  • Эргономичный дизайн, удобное расположение функциональных клавиш обеспечивает управление прибором одной рукой.
  • Радиочастотный дисплей.
  • Обнаруженные эхо-сигналы, кривые или параметры могут без потерь сохраняться на ПК через USB-порт, что облегчает редактирование отчетов и управление данными.
  • Предусмотрена видеозапись до 7 минут.
  • Автономная непрерывная работа прибора за счёт мощного литиевого аккумулятора до 7 часов.
  • Компактность, вес в снаряженном состоянии составляет всего 1,15 кг.
  • Интуитивно-понятный интерфейс на русском языке.



Дефектоскоп CTS 9005, CTS 9006, CTS 9009 и его функции:



  • автоопределение типа датчика;
  • коррекция округлой поверхности;
  • амплитудный B-скан, ВРЧ;
  • DAC кривые (Distance Amplitude Correction): функциия DAC основана на сравнении эхо-сигналов, делая более удобным определение количества эхо-сигналов различных интервалов и амплитуд;
  • АРД-диаграмма позволяет оператору видеть на экране три кривые, которые соответствуют браковочному,  контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и значительно повысить производительность контроля.



Технические характеристики ультразвуковых дефектоскопов CTS 9005, CTS 9006, CTS 9009:



Модель

CTS-9005

CTS-9006

CTS-9009

Погрешность аттенюатора

12 дБ±1дБ

12 дБ±1 дБ

13 дБ±1 дБ

Динамический диапазон

≥30дБ

≥30 дБ

≥30 дБ

Минамальная толщина контроля

≤3 мм (с датчиком P5-10L)

≤3 мм (с датчиком P5-10L)

≤3 мм (с датчиком P5-10L)

Уровень шумов

≤10(1-4Мгц)

≤10(1-4Мгц)

≤10(1-4Мгц)

Рабочий диапазон частот

0,5-10 С 2-мя шагами 1-4/0,5-10

0,5-10 с 2-мя шагами: 1-4/0,5-10

0,5-10 с 2-мя шагами: 1-4/0,5-11

Диапазон детектирования

0-13000мм (продольная волна по стали)

0-13000 мм (продольная волна по стали)

0-13000 мм (продольная волна по стали)

Перестановка импульсов

10-1000мм (продольная волна по стали)

10-1000мм (продольная волна по стали)

10-1000мм (продольная волна по стали)

Диапозон задержек в призме

0-200 мс

0-200 мс

0-200 мс

Скорость ультразвука в материале

400-15000м/с

400-15000 м/с

400-15000 м/с

Питание

Низкое/Высокое

Низкое/Высокое

Низкое/Высокое

Демпфирование

Низкое/Высокое

Низкое/Высокое

Низкое/Высокое

Подавление

0-80%

0-80%

0-80%

Детектирование

Позитивное, негативное, полное, фильтр RF

Позитивное, негативное, полное, фильтр RF

Позитивное, негативное, полное, фильтр RF

Регулировка усиления

0-110дБ с шагом 0,5/2/6/12

0-110дБ с шагом 0,5/2/6/12

0-110дБ с шагом 0,5/2/6/13

Порт Ethernet

Подключение к ПК

Подключение к ПК

Подключение к ПК

Развертки

Формирование изображения А-скана

Формирование изображения А-скана

Формирование изображения А-скана, В-скана

DAС

Используется для построения, установки и применения DAС кривых

Используется для построения, установки и применения DAС кривых

Используется для построения, установки и применения DAС кривых

АРД

Используется для построения, установки и применения АРД диаграмм

Используется для построения, установки и применения АРД диаграмм

Используется для построения, установки и применения АРД диаграмм

Функция AWS D1.1/D1.5

нет

нет

Определение структуры стали и сварных швов

Функция API 5UE

нет

нет

Количественный метод расчета глубины залегания дефекта

Коррекция округлой поверхности

нет

нет

Коррекция глубины и горизонтального расстояния при сканировании круглых труб с помощью наклонного датчика в двух режимах: внутри и снаружи трубы

Измерение протяженности дефекта

нет

нет

Определяет протяженность дефекта с помощью наклонного датчика

Опредиление толщины

нет

нет

Функция цифрового толщиномера

B-скан

нет

нет

Изображение B-скана, полученное амплитудным методам

Снимок экрана

Печать изображение экрана и экспортировать его на USB диск

Возможность сохранить изображение экрана и экспортировать его на USB диск

Возможность сохранить изображение экрана и экспортировать его на USB диск

USB

Данные могут быть сохранены на USB носитель

Данные могут быть сохранены на USB носитель

Данные могут быть сохранены на USB носитель

Стробы

Режим строба: выключение/позитивный/негативный/позитивный с сигналом/негативный с сигналом

Режим строба: выключение/позитивный/негативный/позитивный с сигналом/негативный с сигналом

Режим строба: выключение/позитивный/негативный/позитивный с сигналом/негативный с сигналом

Память

300 наборов данных, включая настройку системы, статус дефектоскопии, и другие

300 наборов данных, включая настройку системы, режим дефектоскопа, и другие

500 наборов данных, включая настройку системы, режим дефектоскопа, и другие

Сигнализация

выключение/включение, включение и выключение звукового сигнала

выключение/включение, включение и выключение звукового сигнала

выключение/включение, включение и выключение звукового сигнала

Автоматическое усиление

Амплитуды эха в стробе автоматически скорректированы в назначенные амплитуды.

Амплитуды эха в стробе автоматически скорректированы в назначенные амплитуды.

Амплитуды эха в стробе автоматически скорректированы в назначенные амплитуды.

Настройка амплитуд: 80%/100%

Настройка амплитуд: 80%/100%

Настройка амплитуд: 80%/100%

Запоминание пика

На дисплее огибающая формы волны

На дисплее огибающая формы волны

На дисплее огибающая формы волны

Пик эхо-сигнал

Запоминание максимума волны

Запоминание максимума волны

Запоминание максимума волны

Функция заморозки экрана

Заморозить форму волны на экране

Заморозить форму волны на экране

Заморозить форму волны на экране

Увеличение

Увеличение/Уменьшение области на экране, занимаемой сигналом

Увеличение/Уменьшение области на экране, занимаемой сигналом

Увеличение/Уменьшение области на экране, занимаемой сигналом

Автоматическая калибровка

Для калибровки задержки в призме и скорости звука в материале.

Для калибровки задержки в призме и скорости звука в материале.

Для калибровки задержки в призме и скорости звука в материале.

Измерение угла

Измерение угла датчиков

Измерение угла датчиков

Измерение угла датчиков

Дисплей

ЖКИ дисплей 5,7 дюймов; 320x240 пикселей

ЖКИ дисплей 5,7 дюймов; 320x240 пикселей

ЖКИ дисплей 5,7 дюймов; 320x240 пикселей

Время работы

≥7ч

≥7ч

≥7ч

Рабочее напряжение питания

9-12 DC(внешний блок питания); 6,0-8,4(Батарея)

9-12 DC(внешний блок питания); 6,0-8,4(Батарея)

9-12 DC(внешний блок питания); 6,0-8,4(Батарея)

Диапазон рабочих температур

От -10.° С до 40.°С

От -10.° С до 40.°С

От -10.° С до 40.°С

Вес

1,15кг с аккумуляторами

1,15кг с аккумуляторами

1,15кг с аккумуляторами

Размер

152х240х52мм (BxШхД)

152х240х52мм (BxШхД)

152х240х52мм (BxШхД)

Язык

Русский, Китайский, Английский, Японский, Французский, Испанский, Немецкий, Португальский

Русский, Китайский, Английский, Японский, Французский, Испанский, Немецкий, Португальский

Русский, Китайский, Английский, Японский, Французский, Испанский, Немецкий, Португальский



*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем дефектоскопы по всей России курьерскими службами и транспортными компаниями.

Введите число *


Введите число *
Сертификаты

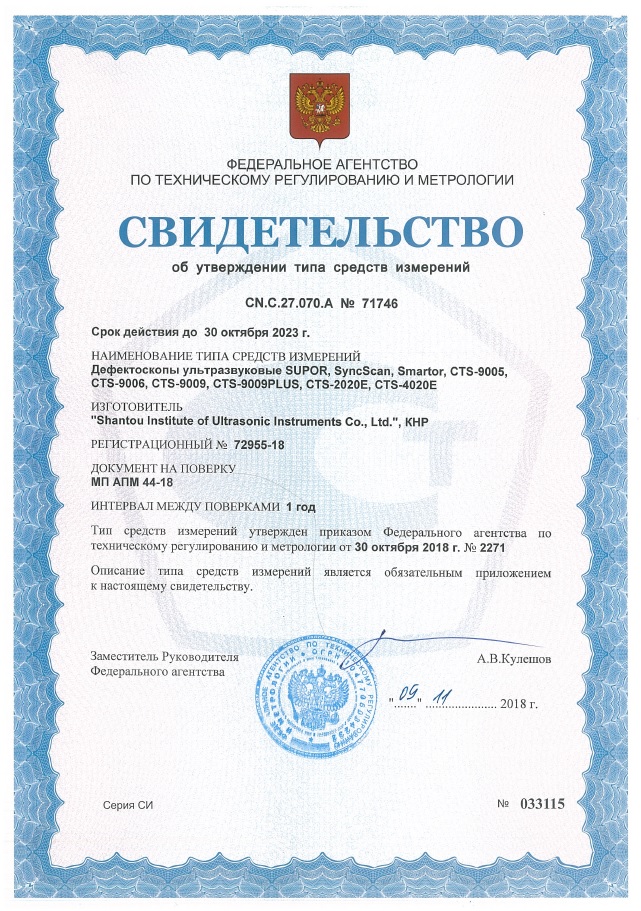

Свидетельство об утверждении типа средств измерений на дефектоскопы ультразвуковые CTS 9005, CTS 9006, CTS 9009


ПОХОЖИЕ ТОВАРЫ

Ультразвуковые дефектоскопы CTS-9005, CTS-9006, CTS-9009

Тип оборудования: Ультразвуковой дефектоскоп

Производитель: SIUI

Серия: CTS

Модель: CTS 9005, CTS 9006, CTS 9009



Описание: Прибор для дефектоскопии



Гарантия на ультразвуковые дефектоскопы CTS 9005 CTS 9006 CTS 9009: 12 мес.



Назначение прибора:



Ультразвуковые дефектоскопы CTS 9005 CTS 9006 CTS 9009 - приборы для УЗК с АРД, ВРЧ, DAC-кривыми, наличием B-развертки. Вес 1.15 кг, 7 часов работы без подзарядки.



Отличительные особенности дефектоскопов CTS 9005, CTS 9006, CTS 9009:



  • Вес в снаряженном состоянии составляет  1,15 кг, что является огромным преимуществом при работе с прибором на высоте и в полевых условиях.
  • Легок в эксплуатации
  • Благодаря продуманному расположению функциональных клавиш, управление прибором может осуществляться одной рукой.
  • Защищён от воздействия окружающей среды
  • Разработан в соответствии со стандартом IP65 (защита от пыли и водяных струй), что позволяет использовать данный дефектоскоп в тяжелых промышленных условиях.
  • Автономен
  • Литиевый аккумулятор позволяет непрерывно работать с прибором в течении 7 часов без подзарядки.
  • Универсален
  • Высокое разрешение экрана и возможность сканирования больших толщин увеличивает вероятность обнаружения дефектов в объектах различных габаритов, от тонкостенных деталей до больших поковок.
  • Многофункционален
  • Автоопределение типа датчика, коррекция округлой поверхности, радиочастотный дисплей, поддержка USB, амплитудный B-скан, cответствие стандартам AWS D1.1/D1.5, API 5UE.
  • АРД-диаграмма



Позволяет оператору видеть на экране три кривые, которые соответствуют браковочному,  контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной  площади дефектов и значительно повысить производительность контроля.



Дефектоскопы CTS 9005, CTS 9006, CTS 9009 обладают следующими преимуществами:



  • Высокое разрешение экрана и возможность сканирования больших толщин позволяет выявить дефекты в объектах различных габаритов: от тонкостенных деталей до больших поковок.
  • Выполнение в пыле-влагонепроницаемом корпусе, степень защиты IP65 позволяет использовать дефектоскоп в экстремальных промышленных условиях.
  • Эргономичный дизайн, удобное расположение функциональных клавиш обеспечивает управление прибором одной рукой.
  • Радиочастотный дисплей.
  • Обнаруженные эхо-сигналы, кривые или параметры могут без потерь сохраняться на ПК через USB-порт, что облегчает редактирование отчетов и управление данными.
  • Предусмотрена видеозапись до 7 минут.
  • Автономная непрерывная работа прибора за счёт мощного литиевого аккумулятора до 7 часов.
  • Компактность, вес в снаряженном состоянии составляет всего 1,15 кг.
  • Интуитивно-понятный интерфейс на русском языке.



Дефектоскоп CTS 9005, CTS 9006, CTS 9009 и его функции:



  • автоопределение типа датчика;
  • коррекция округлой поверхности;
  • амплитудный B-скан, ВРЧ;
  • DAC кривые (Distance Amplitude Correction): функциия DAC основана на сравнении эхо-сигналов, делая более удобным определение количества эхо-сигналов различных интервалов и амплитуд;
  • АРД-диаграмма позволяет оператору видеть на экране три кривые, которые соответствуют браковочному,  контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и значительно повысить производительность контроля.



Технические характеристики ультразвуковых дефектоскопов CTS 9005, CTS 9006, CTS 9009:



Модель

CTS-9005

CTS-9006

CTS-9009

Погрешность аттенюатора

12 дБ±1дБ

12 дБ±1 дБ

13 дБ±1 дБ

Динамический диапазон

≥30дБ

≥30 дБ

≥30 дБ

Минамальная толщина контроля

≤3 мм (с датчиком P5-10L)

≤3 мм (с датчиком P5-10L)

≤3 мм (с датчиком P5-10L)

Уровень шумов

≤10(1-4Мгц)

≤10(1-4Мгц)

≤10(1-4Мгц)

Рабочий диапазон частот

0,5-10 С 2-мя шагами 1-4/0,5-10

0,5-10 с 2-мя шагами: 1-4/0,5-10

0,5-10 с 2-мя шагами: 1-4/0,5-11

Диапазон детектирования

0-13000мм (продольная волна по стали)

0-13000 мм (продольная волна по стали)

0-13000 мм (продольная волна по стали)

Перестановка импульсов

10-1000мм (продольная волна по стали)

10-1000мм (продольная волна по стали)

10-1000мм (продольная волна по стали)

Диапозон задержек в призме

0-200 мс

0-200 мс

0-200 мс

Скорость ультразвука в материале

400-15000м/с

400-15000 м/с

400-15000 м/с

Питание

Низкое/Высокое

Низкое/Высокое

Низкое/Высокое

Демпфирование

Низкое/Высокое

Низкое/Высокое

Низкое/Высокое

Подавление

0-80%

0-80%

0-80%

Детектирование

Позитивное, негативное, полное, фильтр RF

Позитивное, негативное, полное, фильтр RF

Позитивное, негативное, полное, фильтр RF

Регулировка усиления

0-110дБ с шагом 0,5/2/6/12

0-110дБ с шагом 0,5/2/6/12

0-110дБ с шагом 0,5/2/6/13

Порт Ethernet

Подключение к ПК

Подключение к ПК

Подключение к ПК

Развертки

Формирование изображения А-скана

Формирование изображения А-скана

Формирование изображения А-скана, В-скана

DAС

Используется для построения, установки и применения DAС кривых

Используется для построения, установки и применения DAС кривых

Используется для построения, установки и применения DAС кривых

АРД

Используется для построения, установки и применения АРД диаграмм

Используется для построения, установки и применения АРД диаграмм

Используется для построения, установки и применения АРД диаграмм

Функция AWS D1.1/D1.5

нет

нет

Определение структуры стали и сварных швов

Функция API 5UE

нет

нет

Количественный метод расчета глубины залегания дефекта

Коррекция округлой поверхности

нет

нет

Коррекция глубины и горизонтального расстояния при сканировании круглых труб с помощью наклонного датчика в двух режимах: внутри и снаружи трубы

Измерение протяженности дефекта

нет

нет

Определяет протяженность дефекта с помощью наклонного датчика

Опредиление толщины

нет

нет

Функция цифрового толщиномера

B-скан

нет

нет

Изображение B-скана, полученное амплитудным методам

Снимок экрана

Печать изображение экрана и экспортировать его на USB диск

Возможность сохранить изображение экрана и экспортировать его на USB диск

Возможность сохранить изображение экрана и экспортировать его на USB диск

USB

Данные могут быть сохранены на USB носитель

Данные могут быть сохранены на USB носитель

Данные могут быть сохранены на USB носитель

Стробы

Режим строба: выключение/позитивный/негативный/позитивный с сигналом/негативный с сигналом

Режим строба: выключение/позитивный/негативный/позитивный с сигналом/негативный с сигналом

Режим строба: выключение/позитивный/негативный/позитивный с сигналом/негативный с сигналом

Память

300 наборов данных, включая настройку системы, статус дефектоскопии, и другие

300 наборов данных, включая настройку системы, режим дефектоскопа, и другие

500 наборов данных, включая настройку системы, режим дефектоскопа, и другие

Сигнализация

выключение/включение, включение и выключение звукового сигнала

выключение/включение, включение и выключение звукового сигнала

выключение/включение, включение и выключение звукового сигнала

Автоматическое усиление

Амплитуды эха в стробе автоматически скорректированы в назначенные амплитуды.

Амплитуды эха в стробе автоматически скорректированы в назначенные амплитуды.

Амплитуды эха в стробе автоматически скорректированы в назначенные амплитуды.

Настройка амплитуд: 80%/100%

Настройка амплитуд: 80%/100%

Настройка амплитуд: 80%/100%

Запоминание пика

На дисплее огибающая формы волны

На дисплее огибающая формы волны

На дисплее огибающая формы волны

Пик эхо-сигнал

Запоминание максимума волны

Запоминание максимума волны

Запоминание максимума волны

Функция заморозки экрана

Заморозить форму волны на экране

Заморозить форму волны на экране

Заморозить форму волны на экране

Увеличение

Увеличение/Уменьшение области на экране, занимаемой сигналом

Увеличение/Уменьшение области на экране, занимаемой сигналом

Увеличение/Уменьшение области на экране, занимаемой сигналом

Автоматическая калибровка

Для калибровки задержки в призме и скорости звука в материале.

Для калибровки задержки в призме и скорости звука в материале.

Для калибровки задержки в призме и скорости звука в материале.

Измерение угла

Измерение угла датчиков

Измерение угла датчиков

Измерение угла датчиков

Дисплей

ЖКИ дисплей 5,7 дюймов; 320x240 пикселей

ЖКИ дисплей 5,7 дюймов; 320x240 пикселей

ЖКИ дисплей 5,7 дюймов; 320x240 пикселей

Время работы

≥7ч

≥7ч

≥7ч

Рабочее напряжение питания

9-12 DC(внешний блок питания); 6,0-8,4(Батарея)

9-12 DC(внешний блок питания); 6,0-8,4(Батарея)

9-12 DC(внешний блок питания); 6,0-8,4(Батарея)

Диапазон рабочих температур

От -10.° С до 40.°С

От -10.° С до 40.°С

От -10.° С до 40.°С

Вес

1,15кг с аккумуляторами

1,15кг с аккумуляторами

1,15кг с аккумуляторами

Размер

152х240х52мм (BxШхД)

152х240х52мм (BxШхД)

152х240х52мм (BxШхД)

Язык

Русский, Китайский, Английский, Японский, Французский, Испанский, Немецкий, Португальский

Русский, Китайский, Английский, Японский, Французский, Испанский, Немецкий, Португальский

Русский, Китайский, Английский, Японский, Французский, Испанский, Немецкий, Португальский



*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем дефектоскопы по всей России курьерскими службами и транспортными компаниями.

234810 RUB
В наличии
Цены носят справочный характер и не являются публичной офертой, определяемой положениями п. 2 ст. 437 ГК РФ.
Технические характеристики (спецификация) оборудования, внешний вид и комплект поставки могут быть изменены производителем без предварительного уведомления.
Во избежание недоразумений просьба уточнять у специалистов отдела продаж. © 2023
