Артикул: ПФ-ОН-38-Al
|

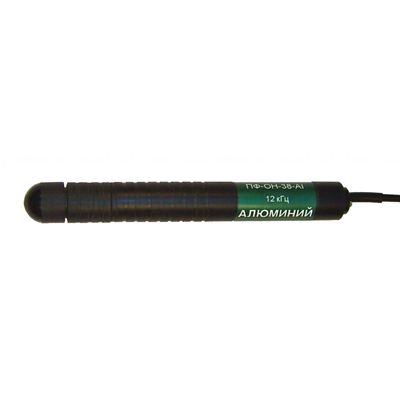

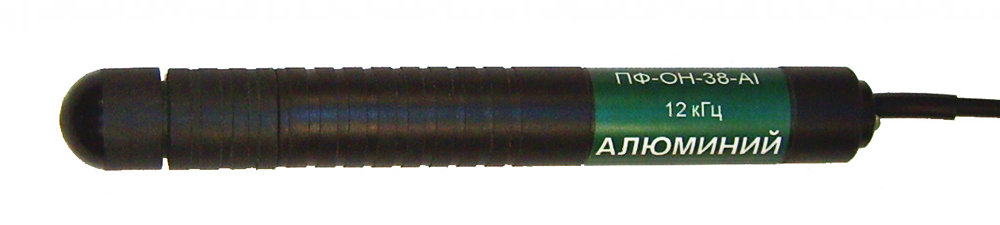

Преобразователи карандашного типа, применяются для обнаружения поверхностных и сквозных трещин в отливках, деталях с большой площадью поверхности, с не обработанной или грубо обработанной поверхностью, под слоем герметика или изоляции.
Чувствительный элемент закреплен в корпусе преобразователя. Светодиод световой сигнализации расположен на тыльной части преобразователя.
|
Тип
|
Материал контролируемых изделий | Диаметр зоны контроля, мм | Частота тока возбуждения | Диапазон отстройки от зазора, мм |
Диапазон измерения глубины трещины, мм | Порог чувстви- тельности, трещина глубиной, мм |
Контрольные образцы |
||
| А | В | Основной* |
Дополнительные | ||||||
| ПФ-ОН-38-Al | Алюминиевые и другие сплавы σ = 8÷27 МСм/м | 38 | 25 кГц | 0÷1,5 | 1,5÷4 | 0,5÷53) | 0,5 | СО-212.02 (Al) | СО-212.02 (Al) |
* Образец, на котором производится поверка преобразователя.
A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики.
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора.
3) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,2) мм.
|
