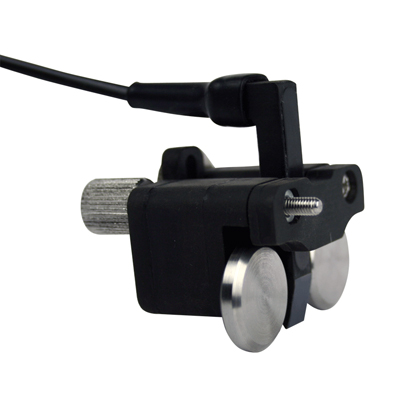

Преобразователь ПФ-Р4-1х3-Fe с кареткой ККЗ-4

  • ПФ-Р4-1х3-Fe с кареткой ККЗ-4

    /images/all/3/6895/big/img_5.jpg

    jijijij

    Преобразователь ПФ-Р4-1х3-Fe с кареткой ККЗ-4

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Константа


Страна производитель: Россия Россия
Артикул: ПФ-Р4-1х3-Fe с кареткой ККЗ-4
Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Описание:

Обнаружение и измерение размеров трещин во впадине наружной или внутренней замковой резьбы немагнитных труб с углом профиля 60°.

Каретка с закрепленным на ней преобразователем ставится на резьбу. Колеса каретки обеспечивают надежное удержание преобразователя над впадиной резьбы, при этом преобразователь не касается поверхности резьбы, а расположен на фиксированном расстоянии от неё. Каретка с преобразователем прокатывается по ручейку резьбы, при прохождении преобразователя над трещиной во впадине срабатывает сигнализация «дефект» и отображается глубина обнаруженной трещины.



Отличительные особенности:



  • одним комплектом преобразователь-каретка возможен контроль резьбы с различными шагами и диаметрами, наружной и внутренней резьбы;
  • высокая достоверность контроля за счет применения тангенциального способа возбуждения вихревых токов;
  • отсутствие износа преобразователя за счет наличия зазора между преобразователем и поверхностью резьбы, преобразователь зафиксирован в каретке на высоте 1,0 мм от поверхности резьбы;
  • возможность проведения контроля резьбы без предварительной очистки от загрязнения и остатков смазки, допускаемая толщина загрязнения до 1,0 мм.



Основные технические характеристики:

Тип преобразователя
и каретки

Преобразователь ПФ-Р1-0,5х3-Fe

с кареткой ККТ-1

Преобразователь ПФ-Р2-0,5х3-Fe

с кареткой ККТ-2

Преобразователь ПФ-Р3-0,5х2-Fe

с кареткой КСТ-1

Преобразователь ПФ-Р4-0,5х3-Fe
с кареткой ККЗ-4
Преобразователь ПФ-Р4-0,5х3-SS-NFM
с кареткой ККЗ-4
Материал
контролируемых
объектов
сталь
ферромагнитная
сталь
ферромагнитная
сталь
ферромагнитная
сталь
ферромагнитная
нержавеющая немагнитная сталь
Шаг контролируемой резьбы от 1,4 мм до 3,5 мм от 4 мм до 8 мм от 1 мм до 2,5 мм от 3,175 мм до 6,35 мм от 3,175 мм до 6,35 мм
Минимальный диаметр контролируемой
наружной резьбы
20 мм 30 мм 15 мм 30 мм 30 мм
Минимальный диаметр контролируемой
внутренней резьбы
36 мм 48 мм 20 мм 61 мм 61 мм
Минимальная длина контролируемой резьбы 10 мм 15 мм 10 мм 30 мм 30 мм
Протяженность зоны контроля 3 3 2 3 3
Диапазон допускаемого зазора между преобразователем
и резьбой
0…0,2 мм 0…0,2 мм 0…0,2 мм 0…1,5 мм 0…1,5 мм
Минимальный обнаруживаемый дефект 0,1 мм 0,1 мм 0,1 мм 0,1 мм 0,1 мм
Диапазон измерения
глубины трещины
0,3…2,0 мм 0,3…2,0 мм 0,3…2,0 мм 0,3…2,0 мм 0,3…2,0 мм
Погрешность измерения глубины трещины 15%+0,15 мм 15%+0,15 мм 15%+0,15 мм 15%+0,15 мм 15%+0,1 мм
Основной контрольный образец КО-56Н-3Т-3 КО-90Н-4Т-3 КО-20Н-1,5Т-3 КО-102Н-IV-3 КО-102Н-IV-4



Область применения преобразователей и кареток:



Преобразователь ПФ-Р1-0,5х3-Fe

с кареткой ККТ-1

Преобразователь ПФ-Р2-0,5х3-Fe

с кареткой ККТ-2

Преобразователь ПФ-Р3-0,5х2-Fe

с кареткой КСТ-1

Преобразователь ПФ-Р4-0,5х3-Fe
с кареткой ККЗ-4
Преобразователь ПФ-Р4-0,5х3-SS-NFM
с кареткой ККЗ-4

Метрическая резьба

ГОСТ 9150-2002
ГОСТ 24705-2004
Шаг резьбы

От 1
до 1,75
мм
    V
  От 2
до 3,5
мм
V
  От 4
до 8
мм
  V
Замковая резьба ГОСТ 631-75   V   V V
  ГОСТ 28487-90       V V
  ГОСТ 50864-96       V V

Резьба насосно-компрессорных и обсадных труб (треугольная закругленная)

ГОСТ Р 53365-2009

ГОСТ 632-80
ГОСТ 633-80
  V

Трубопроводная (нефтегазовая) резьба

ГОСТ Р 51906-2002
Шаг резьбы
  От 18
до 14 витков на 25,4 мм
    V
  От 11,5
до 8 витков на 25,4 мм
V

Трубная дюймовая резьба

ГОСТ 6211-80
ГОСТ 6357-81
ГОСТ 611-52
Шаг резьбы от 19 до 11 витков на 25,4 мм     V



Комплект поставки:



  • преобразователь ПФ-Р4-1х3-Fe;
  • каретка ККЗ-4;
  • паспорт;
  • упаковка;
  • дополнительно может быть поставлен запасной преобразователь ПФ-Р4-1х3-Fe и дополнительный преобразователь ПФ-Р4-1х3-SS-NFM.
Введите число *
Спрашивает: Кузин Виктор Алексеевич:

Можете ли вы предоставить документы на участие в конкурсе по гос. закупкам. Нам необходимо приобрести комплект для НК резьб буровых труб. Диаметр 210-220 мм. Вместе с СОпами и Дефектоскоп, преобразователь ПФ-Р4-1х3-Fe, каретку КК3, пружинную скобу, приспособление для измерения внутренних резьб, СО


Введите число *

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ




ПОХОЖИЕ ТОВАРЫ

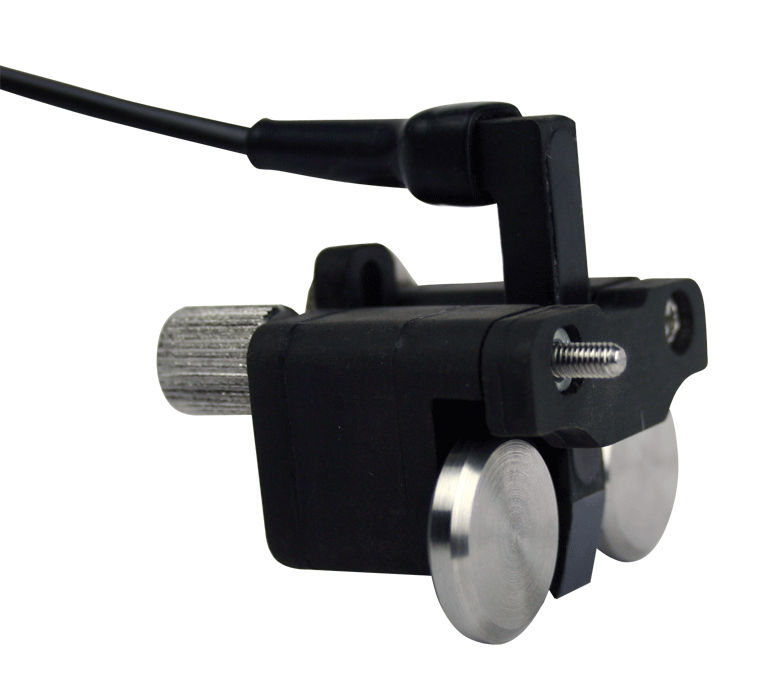

Преобразователь ПФ-Р4-1х3-Fe с кареткой ККЗ-4
