Назначение прибора ТКА-ПКМ (09):

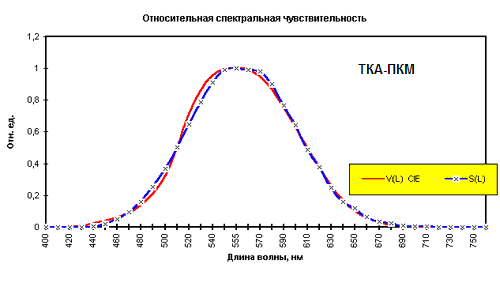

Люксметр-пульсметр-яркомер ТКА-ПКМ (09) предназначен для измерения коэффициента пульсации источников излучения, яркости протяжённых самосветящихся объектов накладным методом (экранов мониторов) и освещённости в видимой области спектра (380 ÷ 760) нм, с выводом информации на ПК (через USB).

Нормативные документы:

• СанПиН 2.2.2/2.4.1340-03 Гигиенические требования к персональным электронно-вычислительным машинам и организации работы.
• СанПиН 2.2.1/2.1.1.2585-10 Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий.
• СНиП 23-05-95 (СП 52.13330.2011) Актуализированная редакция. Естественное и искусственное освещение.
• ГОСТ Р 54944-2012 Здания и сооружения. Методы измерения освещённости.
• ГОСТ Р 54945-2012 Здания и сооружения. Методы измерения коэффициента пульсации освещённости.

Основные технические характеристики люксметра ТКА-ПКМ (09):

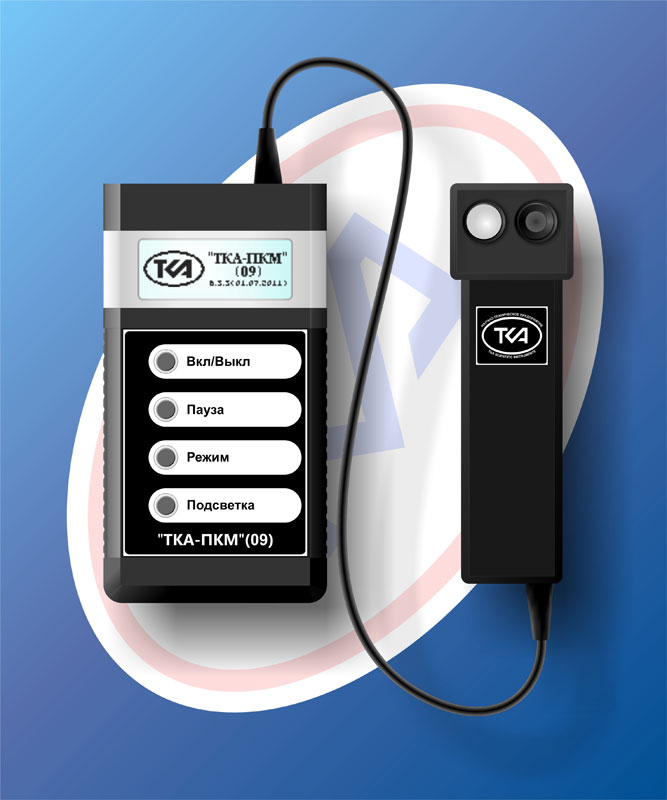

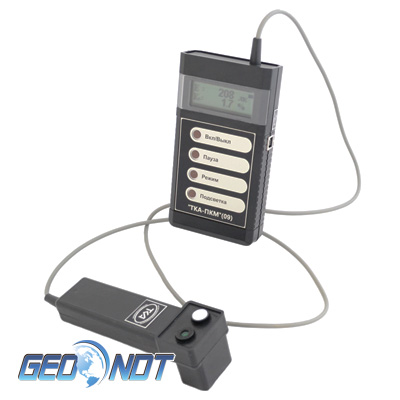

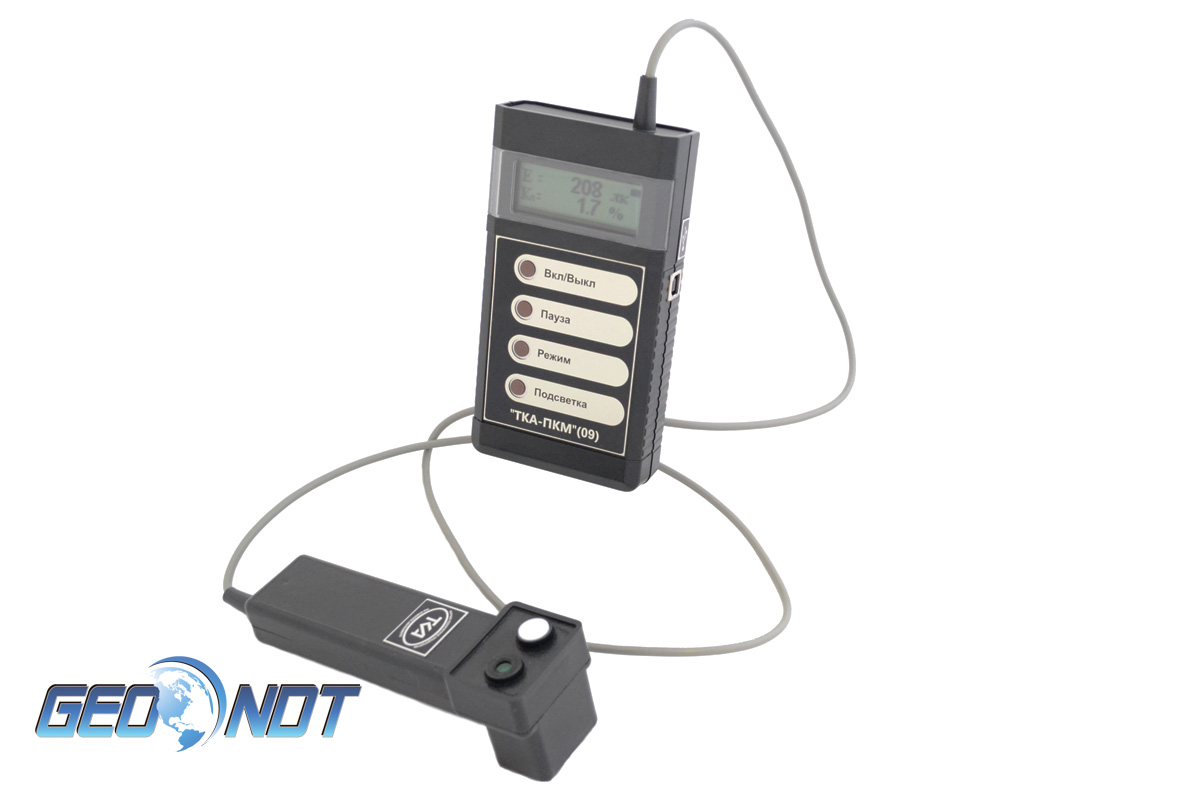

Конструкция прибора ТКА-ПКМ (09):

В измерительной головке установлено два первичных преобразователя излучения – полупроводниковые кремниевые фотодиоды с системой светофильтров и диафрагм. Все измеряемые величины выводятся на встроенный цифровой индикатор (дисплей). На первом экране отображаются параметры освещённости и коэффициента пульсации освещённости, на втором экране — яркость (переключение кнопкой «РЕЖИМ»).

Показания коэффициента пульсации индицируются в процентах, при этом прибор определяет максимальное, минимальное и среднее значение освещённости пульсирующего излучения и рассчитывает значение коэффициента пульсации по формуле [1]. В приборе реализован интегральный метод расчета среднего значения освещённости (сумма всех отсчетов сигнала делится на их количество за время измерения). Расчёт показаний на экран прибора проводится раз в секунду, при этом оцифровка сигнала с фотодатчика производится на частоте 3 кГц, тактовая частота процессора 4 МГц, перед 12-разрядным АЦП стоит активный ФНЧ на 1000 Гц, для подавления "отражений" при оцифровке реализован цифровой фильтр.

Условия эксплуатации прибора:

Габаритные размеры прибора:

Область применения прибора ТКА-ПКМ (09):

Санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.

Существенные преимущества перед аналогами:

Прибор имеет автоматическую смену диапазонов, реализована функция HOLD, пониженное энергопотребление. В приборе реализована уникальная возможность определения значений освещённости в режиме реального времени и вычислению точных значений коэффициента пульсации освещённости по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612397.

Пульсметр-яркомер-люксметр ТКА-ПКМ (09) может быть подключен по полудуплексному синхронному последовательному интерфейсу (USB — виртуальный СОМ-порт) к компьютеру или иному контроллеру. Прибор передает информацию в последовательный порт в текстовом формате с использованием OEM 866 кодировки.

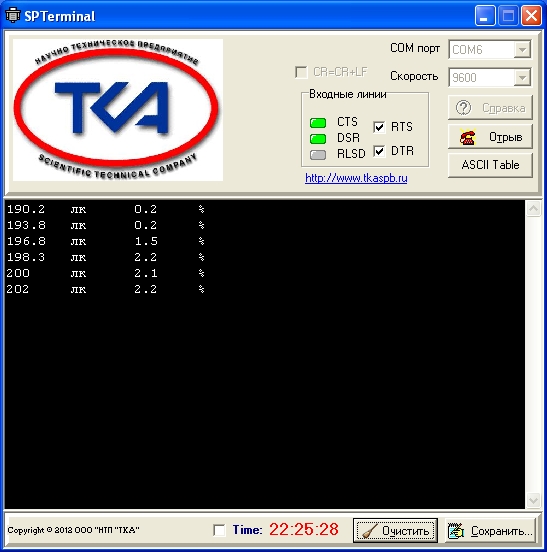

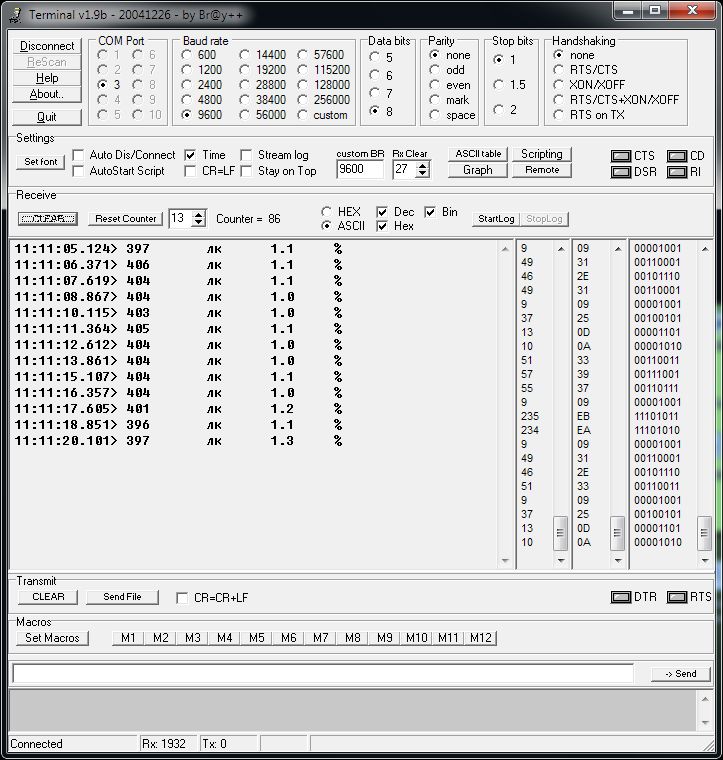

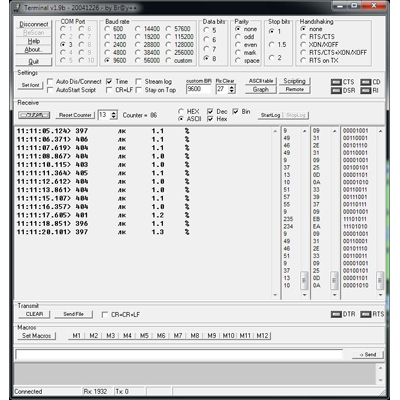

Для приема данных можно использовать любую терминальную программу под Windows; для приема данных на Android необходимо наличие USB-hosta, подключение USB HARDWARE и программу терминал для переходников USB<->COM (или микроконтроллеров) на FT232RL.

По дополнительному заказу, в комплект поставки может входить кабель связи USB A-B и диск с программным обеспечением под Windows (МиниТерминалка).

Реализовано сервисное меню для поверителя, которое позволяет на базе ПК изменить градуировочные данные оптических параметров прибора и быстро перейти в режим быстрой калибровки.

Комплект поставки люксметра:

• Прибор комбинированный ТКА-ПКМ (09)
• Щелочной элемент питания типа “Крона” (6F22)
• Руководство по эксплуатации
• Паспорт
• Диск с программным обеспечением
• Кабель последовательного порта
• Сумка для прибора
• Транспортная тара
